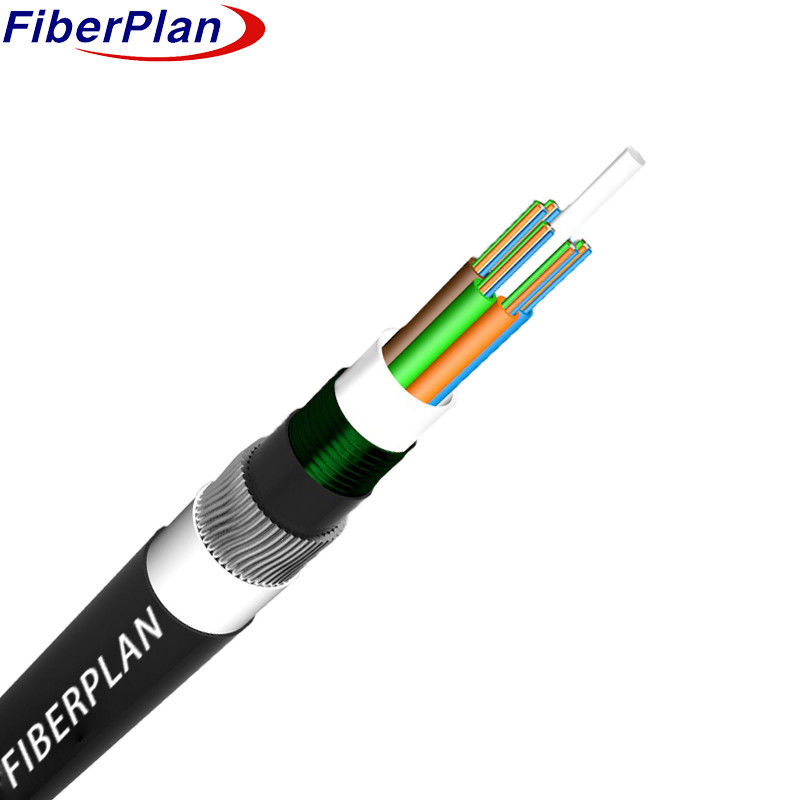

Cavo ottico esterno a doppia armatura a doppia guarnizione GYTA53
Descrizione
La costruzione del cavo è composta da fibre ottiche alloggiate in un tubo di plastica rigido ad alto modulo riempito
Al suo centro, un filo d'acciaio, a volte rivestito di polietilene
per i cavi ad alto numero di fibre, funge da elemento di resistenza metallica.
Questo nucleo è pienamente riempito con un
Il cavo è dotato di un dispositivo per la protezione contro l'ingresso dell'acqua, seguito dall'applicazione di una sottile guaina interna in PE.
è ulteriormente rinforzato con uno strato di PSP applicato longitudinalmente e completato con una guaina esterna in PE
per migliorare la durata e la protezione contro gli elementi esterni.
Applicazione
*Adattamento alla distribuzione all'aperto:Sviluppato per ambienti all'aperto, questo cavo è specificamente
progettato per resistere alle sfide ambientali, garantendo prestazioni affidabili in ambiente esterno
scenari di distribuzione.
*Opzioni di installazione versatili:Compatibile con più metodi di installazione, inclusi quelli aerei
Infine, la Commissione ritiene che il progetto di progetto sia un'ottima soluzione per il miglioramento delle condizioni di vita e di lavoro dei lavoratori.
*Ideale per le comunicazioni via rete a lunga distanza e in zona locale: progettato per soddisfare le esigenze di
Le richieste delle comunicazioni a lunga distanza e delle installazioni di reti locali, garantendo
trasmissione efficace ed efficiente dei dati su distanze diverse.
Caratteristica
*Sostenibilità meccanica e di temperatura: assicura una funzionalità affidabile in diverse condizioni
tensioni meccaniche e condizioni di temperatura.
*Tubia libera resistente all'idrolisi ad alta resistenza:Contiene un tubo libera resistente ad
idrolisi, garantendo una durata prolungata del cavo.
*Composto di riempimento specializzato per tubi per la protezione delle fibre:Utilizza un composto di riempimento specializzato
all'interno del tubo per fornire una protezione essenziale alle fibre ottiche.
*Resistenza all'abbattimento e flessibilità: bilancia la resistenza all'abbattimento con flessibilità, facilitando la versatilità
installazioni in ambienti diversi.
*Misure di progettazione impermeabili:
-Membro di resistenza centrale:usa un filo d'acciaio come elemento di resistenza centrale.
- Riempimento del nucleo del cavo:Assicura il riempimento completo del nucleo del cavo con un composto per migliorare la qualità del cavo
integrità impermeabile.
- barriera antiumidità APL:Applica un laminato di polietilene di alluminio (APL) come barriera antiumidità.
-PSP a prova di umidità:Applica polietilene (PSP) longitudinalmente per migliorare l'impermeabilità.
-Materiale impermeabilizzante:Incorpora materiali impermeabilizzanti per garantire ulteriore protezione
contro l'ingresso dell'acqua.
Dettagli della costruzione del cavo
| Numero di fibre |
12-144 nucleo |
| Corde di riempimento |
4-0 |
| Barriera di umidità |
Sistema di blocco dell'acqua |
| Membro della forza centrale |
materiale |
Cavi in acciaio/FRP |
| dimensione |
1.3 mm |
| Riempimento di tubi |
Miscela di riempimento dei tubi |
| Involucro interno |
materiale |
PE/HDPE |
| diametro |
2.0 mm |
| Tubo sciolto |
materiale |
PBT |
| diametro |
F2.2 (esterno/interno) |
| Armatura interna |
materiale |
Nastro di alluminio |
| Armature esterne |
materiale |
nastri di acciaio ondulato |
| Involucro esterno |
materiale |
PE/HDPE |
| diametro |
10,7 ± 0,1 mm |
Colore della fibra
| Numero di fibre8 nucleiper tubo |
1 |
2 |
3 |
4 |
5 |
6 |
| Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Rosso |
Nero |
Giallo |
Viola |
Rosa |
Acqua |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. |
Caratteristiche meccaniche del cavo
| nucleo |
Diametro del cavo |
peso |
| 24 core a 42 core |
14.0±0.4 mm |
150±4 kg/km |
| 48 core |
14.0±0.4 mm |
200±4 kg/km |
| 60 core |
14.0±0.4 mm |
205±4 kg/km |
| 72 nuclei |
15.5 ± 0,4 mm |
210±4 kg/km |
| 96 nuclei |
17.1 ± 0,4 mm |
270±4 kg/km |
| 144 nuclei |
20.3±0,4 mm |
310±4 kg/km |
| Radius di piegatura min ((mm) |
A lungo termine |
10D |
| Radius di piegatura min ((mm) |
A breve termine |
20D |
| Resistenza alla trazione minima ammissibile ((N) |
A lungo termine |
3000 |
| Resistenza alla trazione minima ammissibile ((N) |
A breve termine |
4000 |
| Min. carico di schiacciamento ammissibile (N/100 mm) |
A lungo termine |
1000 |
| Min. carico di schiacciamento ammissibile (N/100 mm) |
a breve termine |
3000 |
| Temperatura di funzionamento (°C) |
-40 ~ +70 |
| Temperatura di installazione ((°C) |
-15 ~ +60 |
Caratteristica della fibra
| Stile in fibra |
Unità |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| condizione |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| attenuazione |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
30,010 |
- Cosa? |
- Cosa? |
| Depressione |
1550 nm |
Ps/(nm*km) |
- Cosa? |
≤ 18 |
- Cosa? |
- Cosa? |
Depressione |
| 1625 nm |
Ps/(nm*km) |
- Cosa? |
≤ 22 |
- Cosa? |
- Cosa? |
|
| Larghezza di banda |
850 nm |
MHZ.KM |
- Cosa? |
- Cosa? |
¥400 |
¢160 |
Larghezza di banda |
| 1300 nm |
MHZ.KM |
- Cosa? |
- Cosa? |
¥800 |
¥ 500 |
|
| lunghezza d'onda di dispersione zero |
nm |
1300-1324 |
¥1302,
≤ 1322 |
- Cosa? |
- Cosa? |
¥ 1295,
≤ 1320 |
| Pendiente di depressione zero |
nm |
≤ 0.092 |
≤ 0.091 |
- Cosa? |
- Cosa? |
- Cosa? |
| PMD Fibra individuale massima |
|
≤ 0.2 |
≤ 0.2 |
- Cosa? |
- Cosa? |
≤ 0.11 |
| Valore del collegamento di progettazione PMD |
Ps ((nm2*km) |
≤ 0.12 |
≤ 0.08 |
- Cosa? |
- Cosa? |
- Cosa? |
| Lunghezza d'onda di taglio della fibra λc |
nm |
¢ 1180,
≤ 1330 |
¥1180,
≤ 1330 |
- Cosa? |
- Cosa? |
- Cosa? |
Sutoff del cavo
lunghezza d'onda λcc |
nm |
≤ 1260 |
≤ 1260 |
- Cosa? |
- Cosa? |
- Cosa? |
| MFD |
1310 nm |
- Sì. |
9.2±0.4 |
9.2±0.4 |
- Cosa? |
- Cosa? |
- Cosa? |
| 1550 nm |
- Sì. |
10.4±0.8 |
10.4±0.8 |
- Cosa? |
- Cosa? |
- Cosa? |
Numerico
Apertura (NA) |
|
- Cosa? |
- Cosa? |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
Passo (media di bidirezionale)
misurazione) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Irregolarità sulla fibra
lunghezza e punto |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Discontinuità |
Differenze di scattering
coefficiente |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Uniformità dell'attenuazione |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimetro di nucleo |
- Sì. |
|
|
50±1.0 |
62.5±2.5 |
50±1.0 |
| Diametro del rivestimento |
- Sì. |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242±7 |
242±7 |
242±7 |
242±7 |
242±7 |
Rivestimento/cappannotto
errore concentrico |
- Sì. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Rivestimento non circolare |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Errore di conentricità del nucleo/rivestimento |
- Sì. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Curl ((radius) |
- Sì. |
≤ 4 |
≤ 4 |
- Cosa? |
- Cosa? |
- Cosa? |
|
