Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTY53 |

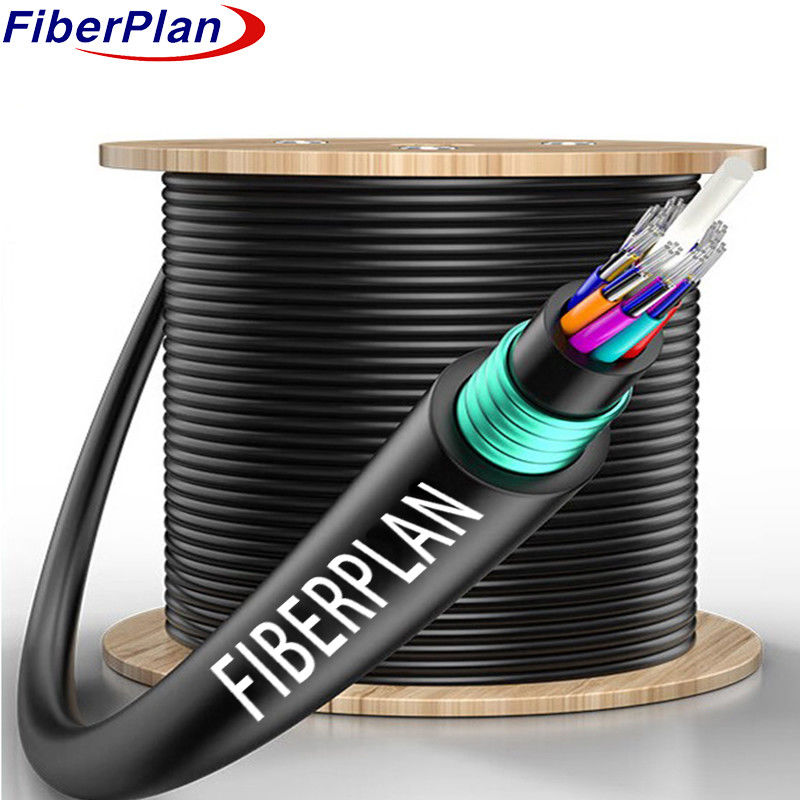

Interrazione diretta GYFTY53 condotto 6 filo blindato cavo in fibra ottica anti-roditori
Descrizione
La struttura del cavo è costituita da fibre collocate all'interno di un tubo flessibile in plastica ad alta resistenza, riempito di un
Il nucleo è costituito da una plastica rinforzata da fibre (FRP), talvolta rivestita di polietilene.
Ne (PE) per un numero di fibre più elevato, funge da elemento di resistenza dielettrica.
Per proteggere il cavo dall'ingresso dell'acqua, il cavo viene riempito
con nastro impermeabilizzante e coperto da una sottile guaina interna in PE.
applicato sulla guaina interna, completando il cavo con una guaina esterna protettiva in PE.
Applicazione
★ Costruito per la distribuzione all'aperto e la sepoltura diretta, garantendo la resilienza in vari ambienti.
★ Ottimizzato per i sistemi di trasmissione di potenza del tronco, migliorando l'efficienza del trasferimento di energia.
★ Ideale per l'accesso e le reti locali in aree con elevate interferenze elettromagnetiche, garantendo una connettività affidabile in contesti difficili.
Caratteristica
★ Forte proprietà meccaniche e resistenza a temperature variabili.
★ Progettazione di tubi sciolti resistenti all'idrolisi.
★ Un composto specializzato per il riempimento di tubi per la protezione delle fibre critiche.
★ Resistenza alla frantumazione equilibrata e flessibilità per un utilizzo versatile.
★ Riempimento completo del nucleo del cavo con composto di riempimento del tubo.
★ Lo strato PSP migliora la resistenza all'umidità, rafforzando la protezione complessiva.
Dettagli della struttura
| NO. di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Fabbricazione | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diametro del tubo sciolto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diametro interno della guaina (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diametro esterno (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Spessore del diametro esterno (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Barre di riempimento | Materiale | PP | Colore | Nero | |||
| Riempimento di tubi | Materiale | Miscela di riempimento | |||||
| Membro della forza centrale | Materiale | FRP | Diametro | 2.0 mm | |||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua / Gel di riempimento | |||||
| Corde da strappare | Quota | 2 pezzi | Colore | Bianco | |||
| Involucro interno | Materiale | PE | Colore | Nero | |||
| Armatura | Materiale | nastri di acciaio ondulato | |||||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 1000N | |||||
| A breve termine (n) | 3000N | ||||||
| Carico di schiacciamento | A lungo termine | 3000N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±3 | 242±3 | 242±3 | |||
