Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYTS |

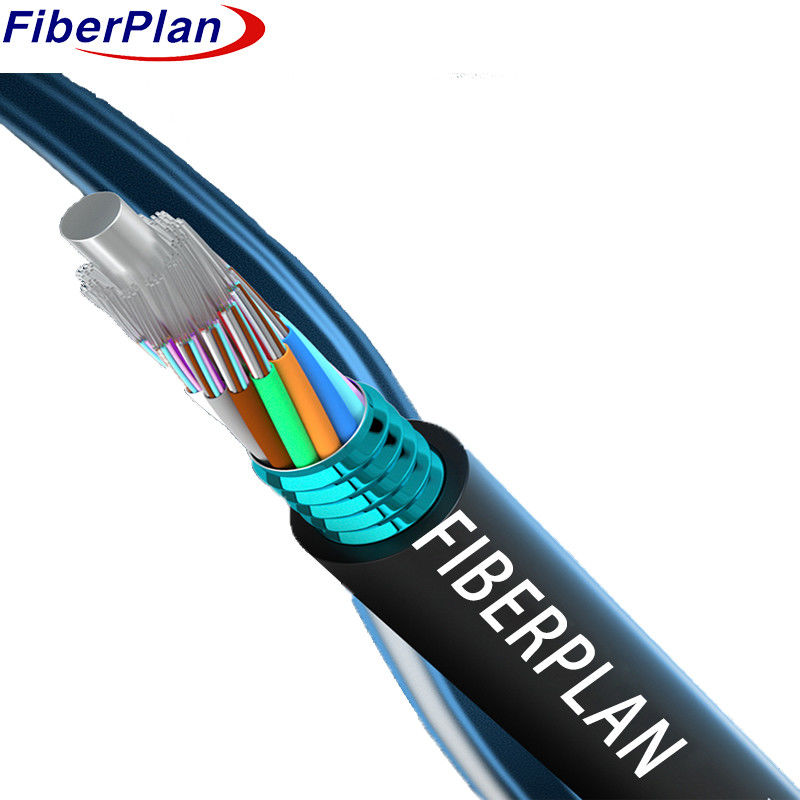

GYTS, cavo a fibra ottica blindato a nastro di acciaio mono-multi-modo
Descrizione
Le fibre, siano esse mono o multi-modo, sono collocate all'interno di un tubo sciolto composto da plastica ad alto modulo.
Questi tubi sono pieni di un composto resistente all'acqua.
Il polietilene per cavi a più elevato numero di fibre, funge da elemento di resistenza metallica.
Il PSP viene applicato longitudinalmente sul cavo.
Infine, il cavo viene inserito in un'altra parte del cavo, che viene poi riempita con il composto protettivo per evitare l'ingresso dell'acqua.
sed in una guaina di PE.
Applicazione
1 Disponibile per la distribuzione all'aperto, garantendo durata e resistenza in condizioni ambientali diverse.
2 Ideale per gli impianti aerei e i metodi di posa delle condotte, facilitando le opzioni di distribuzione versatili.
3 Progettato sia per comunicazioni di rete a lunga distanza sia per le comunicazioni locali, fornendo una connettività affidabile.
Caratteristica
1 Eccellente resistenza meccanica e resistenza alle temperature.
2 tubo sciolto resistente all' idrolisi e ad alta resistenza per la protezione delle fibre.
3 Un composto di riempimento di tubi appositamente progettato offre una protezione fondamentale alle fibre.
4 Superiore resistenza alla frantumazione e flessibilità per un utilizzo versatile.
La guaina in 5 PE protegge il cavo dalle radiazioni UV.
6 Le caratteristiche impermeabili includono un elemento di resistenza centrale di filo d'acciaio, un tubo sciolto e un riempimento del nucleo del cavo, e
PSP per la protezione dall'umidità.
Dettagli della costruzione del cavo
| Numero di fibre | 2~144 core | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | Materiale | Cavi in acciaio/FRP/FRP con copertura PE | ||||||
| dimensione | 1.5 mm~2.0 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Riempimento di tubi | Composti di riempimento dei tubi | |||||||
| Armature | Materiale | nastri di acciaio ondulato | ||||||
| Involucro esterno | materiale | PE,HDPE | ||||||
| diametro | 10,70 ± 0,2 mm | |||||||
Colore della fibra
| Numero di fibre per tubo 8cori |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 2 core a 60 core | 10.0±0.3 mm | 115±5 kg/km | |||||
| 72 nuclei | 10.5±0,3 mm | 120±5 kg/km | |||||
| 96 nuclei | 12.5±0,3 mm | 180±5 kg/km | |||||
| 144 nuclei | 14.5±0,3 mm | 245 ± 5 kg/km | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 20D | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A lungo termine | 600 | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A breve termine | 1500 | |||||
| Carico di schiacciamento (N/100 mm) | A lungo termine | 300 | |||||
| Carico di schiacciamento (N/100 mm) | a breve termine | 1000 | |||||
| Operazione temperatura (°C) |
-40+70 | ||||||
| Installazione temperatura ((°C) |
-20+60 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
