| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYXTS |
GYXTS GYXTS GYXTS GYXTS GYXTS
Descrizione

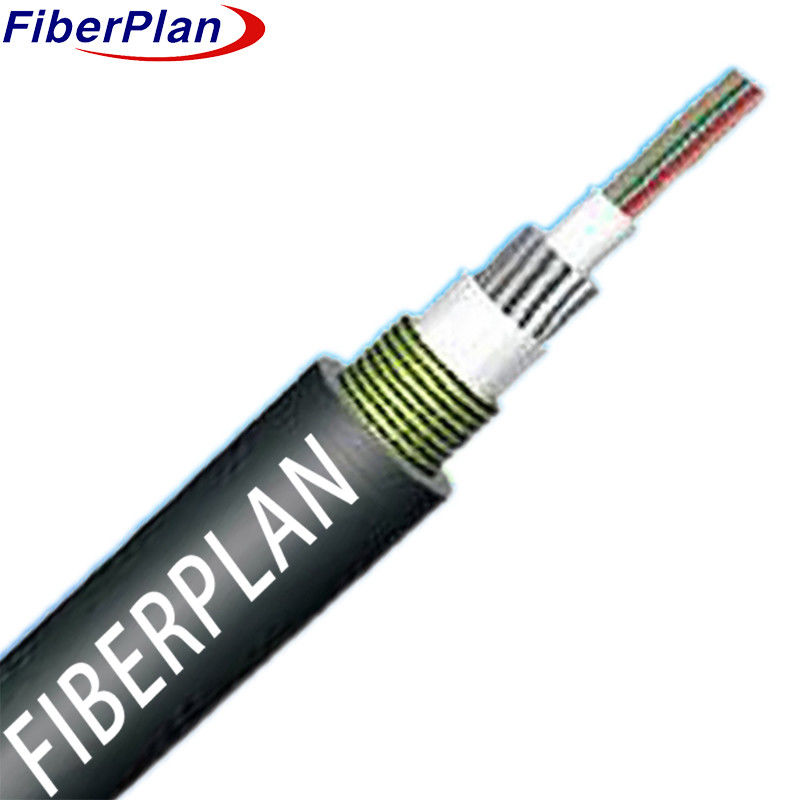

Questo progetto di cavo incorpora fibre ottiche all'interno di tubi di plastica flessibili riempiti con un composto impermeabile.
QuestiI tubi sono inoltre protetti da filati di vetro impermeabili e protetti da nastro ondulato.
In particolare, ilIl cavo è dotato di corde rip per la sua accessibilità ed è racchiuso in un robusto HDPE (High-Density Polymer
strato esterno di etilene)per una maggiore durata.
Applicazione
* Adattabilità all'aria aperta: progettato appositamente per la distribuzione all'aria aperta, questo cavo eccelle in diverse condizioni meteorologiche
Le condizioni di funzionamento, garantendo prestazioni costanti in ambienti esterni difficili.
* Instalazione versatile: adatta sia ai metodi di posa aerea che a quelli di posa a pipeline, offrendo flessibilità di impiego
La Commissione ha adottato una serie di proposte di misure per migliorare l'efficienza dell'impianto.
* Versatilità della comunicazione: in grado di supportare le esigenze di comunicazione a lunga distanza e
le impostazioni di rete locale, che la rendono adattabile a diverse applicazioni di rete su distanze diverse.
Caratteristica
* Affidabilità meccanica e di temperatura: dimostra prestazioni costanti a diverse temperature
e livelli di sollecitazione meccanica, garantendo l'affidabilità.
* Tubo resistente all'idrolisi ad alta resistenza: offre durata e resistenza, resistente all'idrolisi per lunghi periodi
utilizzare anche in condizioni umide.
* Protezione critica delle fibre: il composto specializzato di riempimento dei tubi fornisce una protezione essenziale per le fibre chiuse
- le fibre, salvaguardandole efficacemente.
* Resistenza alla frantumazione e flessibilità: bilancia la capacità di resistere alla pressione mantenendo al contempo la flessibilità per le
installazione salitica.
* Protezione UV con guaina PE: la guaina PE protegge il cavo dalle radiazioni ultraviolette, preservando la sua struttura
- l'integrità culturale.
* Progettazione completa del riempimento: i composti di riempimento all'interno del tubo sciolto e il riempimento completo del nucleo del cavo
assicurare una protezione accurata contro gli elementi ambientali in tutto il cavo.
Dettagli della struttura
| Conteggio di fibre | 6-24C | ||||||
| Tubo sciolto | Materiale | PBT | Colore | Bianco | |||
| Diametro | 2.9±0,05 mm (6-12C) | Spessore | 0.4±0,05 mm (6-12C) | ||||
| 3.5±0,05 mm (24C) | 0.5±0,05 mm (24C) | ||||||
| Fabbricazione a partire da fili | Materiale | Fabbricazione a partire da fili di vetro | Quota | 20 fili | |||
| Corde da strappare | Quota | (1110*2) *2 | Colore | Bianco | |||
| Armatura | Materiale | nastri di acciaio ondulato | Diametro | 0.21*20 mm | |||
| Involucro esterno | Materiale | HDPE | Colore | Nero | |||
| Diametro | 7.4 ± 0,2 mm (6-12C) | Spessore | 1.2-1.3 mm (6-12C) | ||||
| 8.5±0,3 mm (24C) | 1.3±0,1 mm (24C) | ||||||
| Peso netto | 48±5 kg/km | ||||||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | - Max, ti prego. | 2000N | |||||
| Carico di schiacciamento | - Max, ti prego. | 2000N/100mm | |||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di conservazione | -50°C+70°C | ||||||
| Temperatura di funzionamento | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Stile in fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125±1 | 125±1 | 125±1 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | |||
