Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTZY |

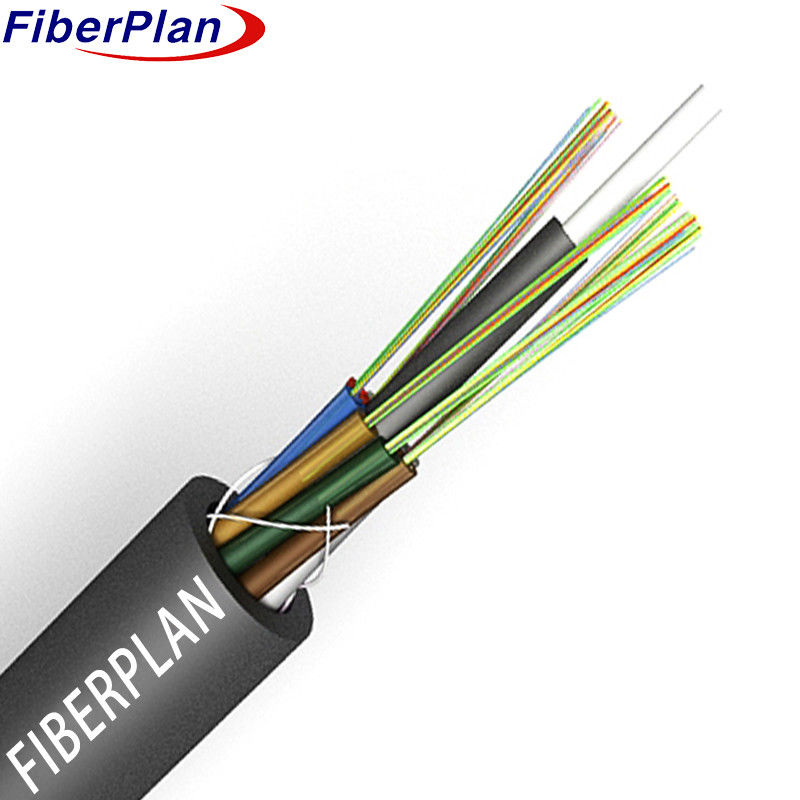

Cable di fibra ottica non blindata rinforzata in FRP Ritenente antincendio GYFTZY
Descrizione
La costruzione del cavo consiste nel posizionare le fibre all'interno di un tubo di plastica a modulo elevato, che viene quindi riempito
Nel centro del nucleo, una plastica rinforzata da fibre (FRP) agisce come un composto non metallico
Intorno a questo elemento di resistenza, i tubi e i riempitivi sono stratificati per formare un
Una volta che il nucleo del cavo è riempito con il composto per la protezione contro l'acqua, il cavo viene completato con un
Guarnizione di PE.
Applicazione
1 Ideale per la distribuzione all'aperto.
2 Adatto ai sistemi di trasmissione di potenza a tronco.
3 Applicabile nelle reti di accesso e locali, in particolare nelle aree con elevate interferenze elettromagnetiche.
Caratteristiche
1 Dispone di ottime prestazioni meccaniche e a temperatura.
2 Utilizza un tubo sciolto resistente all'idrolisi e ad alta resistenza.
3 Utilizza un composto di riempimento di tubi specializzato per garantire la protezione delle fibre critiche.
4 Dimostra resistenza alla frantumazione e flessibilità.
5 Riempie completamente il nucleo del cavo con il composto di riempimento.
Dettagli della struttura
| Specificità | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Numero di fibre | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibra per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Numero della canna di riempimento | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diametro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Spessore del tubo sciolto | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom. Diametro esterno (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Spessore della giacca (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Materiale di tubo sciolto | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Colore del tubo sciolto | Spettro standard | Spettro standard | Spettro standard | Spettro standard | Spettro standard | Spettro standard | Spettro standard | Spettro standard |
| Materiale del componente di forza centrale | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diametro del membro di forza centrale | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Strato | - | - | - | - | - | PE (solo per 96F-144F) | PE (solo per 96F-144F) | PE (solo per 96F-144F) |
| Materiale della canna di riempimento | PP | PP | PP | PP | PP | - | - | - |
| Colore della canna di riempimento | Nero | Nero | Nero | Nero | Nero | - | - | - |
| Materiale del sistema di blocco dell'acqua | Gel di riempimento | Gel di riempimento | Gel di riempimento | Gel di riempimento | Gel di riempimento | Gel di riempimento | Gel di riempimento | Gel di riempimento |
| Materiale della guaina esterna | PE | PE | PE | PE | PE | PE | PE | PE |
| Colore della guaina esterna | Nero | Nero | Nero | Nero | Nero | Nero | Nero |
Prestazioni meccaniche e ambientali
| Immobili | A lungo termine | A breve termine |
|---|---|---|
| Resistenza alla trazione | 600N | 1500 N |
| Carico di schiacciamento | 300N/100mm | 1000N/100mm |
| Raggio di piegatura | Dinamica: 20D | Statica: 10D |
| Specifiche di temperatura | Conservazione: da -20°C a +70°C | Installazione: da -10°C a +60°C |
Performance della fibra
| Stile di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 |
| Attenuazione | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diametro del rivestimento | - Sì. | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 |
| Rivestimento Non circolare | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diametro del rivestimento | - Sì. | 242±6 | 242±6 | 242±6 |
