Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTZY |

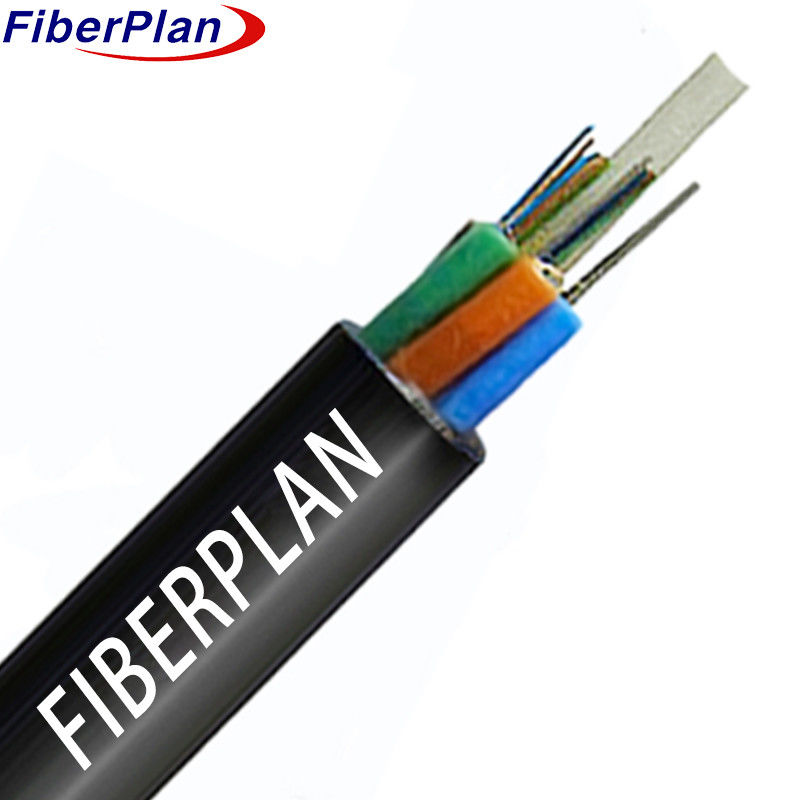

GYFTZY antiincendio mono/multi-modo per esterni non corazzati
Descrizione
L'arrangiamento consiste nel posizionare le fibre all'interno di un tubo di plastica libera ad alto modulo, riempito con un tubo impermeabile
Un componente essenziale, la plastica rinforzata a fibre (FRP), funge da resistenza non metallica
Attorno a questo elemento di resistenza, i tubi e i riempitivi sono stratificati per formare un
Per proteggere il cavo dall'ingresso dell'acqua, il cavo è riempito con un riempitore protettivo
Infine, il cavo è avvolto da una guaina in PE, completando l'assemblaggio.
Applicazione
☆ Ideale per reti di distribuzione all'aperto.
☆ Adatto ai sistemi di trasmissione di potenza a tronco.
☆ Affidabile per le reti di accesso e le reti locali in aree con elevate interferenze elettromagnetiche.
Caratteristiche
☆ Ottime prestazioni meccaniche e di temperatura.
☆ Tubo sciolto ad alta resistenza e resistente all'idrolisi.
☆ Un composto specializzato di riempimento dei tubi assicura una protezione critica delle fibre.
☆ Superiore resistenza e flessibilità.
☆ Riempimento completo del nucleo del cavo con il composto di riempimento del tubo.
Dettagli della struttura
| Specificità | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Numero di fibre | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibra per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Numero della canna di riempimento | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diametro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Spessore del tubo sciolto | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom. Diametro esterno (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Spessore della giacca (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Materiale di tubo sciolto | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Colore del tubo sciolto | Spettro standard | Spettro standard | Spettro standard | Spettro standard | Spettro standard | Spettro standard | Spettro standard | Spettro standard |
| Materiale del componente di forza centrale | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diametro del membro di forza centrale | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Strato | - | - | - | - | - | PE (solo per 96F-144F) | PE (solo per 96F-144F) | PE (solo per 96F-144F) |
| Materiale della canna di riempimento | PP | PP | PP | PP | PP | - | - | - |
| Colore della canna di riempimento | Nero | Nero | Nero | Nero | Nero | - | - | - |
| Materiale del sistema di blocco dell'acqua | Gel di riempimento | Gel di riempimento | Gel di riempimento | Gel di riempimento | Gel di riempimento | Gel di riempimento | Gel di riempimento | Gel di riempimento |
| Materiale della guaina esterna | PE | PE | PE | PE | PE | PE | PE | PE |
| Colore della guaina esterna | Nero | Nero | Nero | Nero | Nero | Nero | Nero |
Prestazioni meccaniche e ambientali
| Immobili | A lungo termine | A breve termine |
|---|---|---|
| Resistenza alla trazione | 600N | 1500 N |
| Carico di schiacciamento | 300N/100mm | 1000N/100mm |
| Raggio di piegatura | Dinamica: 20D | Statica: 10D |
| Specifiche di temperatura | Conservazione: da -20°C a +70°C | Installazione: da -10°C a +60°C |
Performance della fibra
| Stile di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 |
| Attenuazione | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diametro del rivestimento | - Sì. | 125±1 | 125±1 | 125±1 |
| Rivestimento Non circolare | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 |
