Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTY |

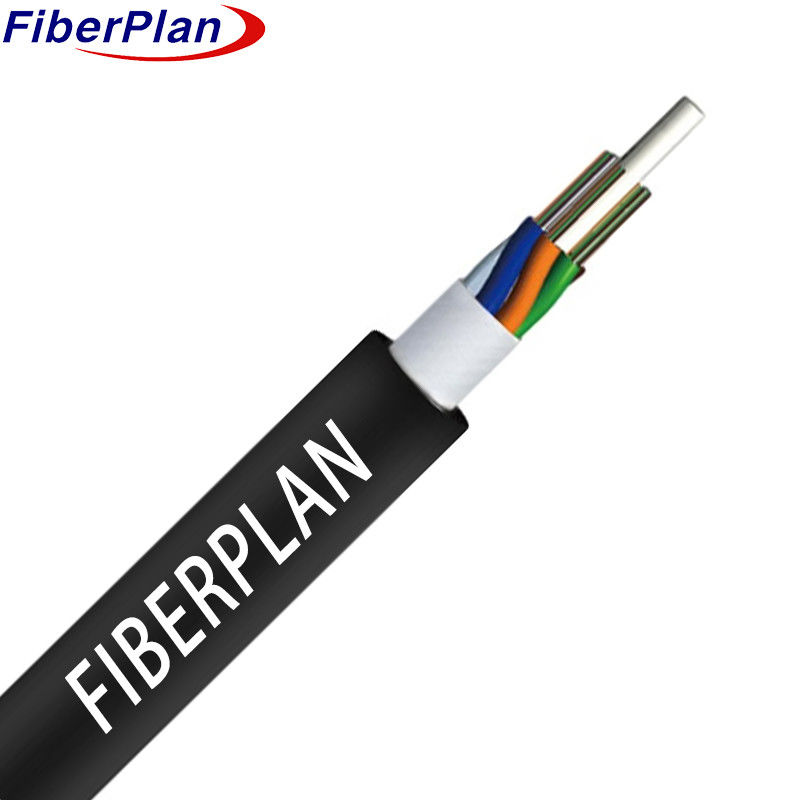

Cavo in fibra ottica non blindato in regalo con nastro antiacqua
Descrizione
Un gruppo di fibre si trova all'interno di un tubo flessibile di plastica robusta, riempito di una sostanza
All'interno del nucleo, c'è un pezzo non metallico forte chiamato fibra di plastica rinforzata (FRP).
I tubi e i riempitivi sono contorti attorno a questo pezzo di forza centrale per formare un nucleo teso e rotondo.
Il cavo viene rivestito con un rivestimento in PE per il rivestimento del cavo.
protezione.
Applicazione
1 Adatto per la distribuzione all'aperto.
2 Progettato per sistemi di trasmissione di potenza a tronco.
3 Ideale per reti di accesso e reti locali in aree con elevate interferenze elettromagnetiche.
Caratteristica
1 Dimostra una forte resistenza meccanica e gestisce efficacemente i cambiamenti di temperatura.
2 Caratterizzato da un tubo sciolto resistente all'idrolisi e ad alta resistenza.
3 Utilizza un composto di riempimento di tubi specializzato per fornire una protezione cruciale alla fibra.
4 Dimostra resistenza all'affondamento mantenendo la flessibilità.
5 Utilizza un composto di riempimento per il tubo sciolto per garantire una protezione aggiuntiva.
Dettagli della struttura
| Numero di fibre | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Numero di tubi | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibra per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Numero di canne di riempimento | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diametro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Spessore del tubo libero (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diametro nominale (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Spessore nominale della giacca (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | ||||
| Barre di riempimento | Materiale | PP | Colore | Nero | ||||
| Riempimento di tubi | Materiale | Miscela di riempimento | ||||||
| Membro della forza centrale | Materiale | FRP | Diametro | 1.5 mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Strato | PE (solo per 96C-144C) | |||||||
| Sistema di blocco dell'acqua | Materiale | nastro ad acqua | ||||||
| Corde da strappare | Tipo | 1110*2 | ||||||
| Involucro esterno | Materiale | MDPE | Colore | Nero | ||||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 600N | ||||||
| A breve termine (n) | 1500 N | |||||||
| Carico di schiacciamento | Lungo termine (N/100 mm) | 300N/100mm | ||||||
| A breve termine (N/100 mm) | 1000N/100mm | |||||||
| Raggio di piegatura | Dimensionamento (mm) | 20D | ||||||
| Impiegato (mm) | 10D | |||||||
| Temperatura di conservazione | -20°C+70°C | |||||||
| Temperatura di installazione | -10°C+60°C | |||||||
Performance delle fibre
| Stile in fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Attenuazione | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diametro del rivestimento | - Sì. | 125 ± 0.2 | 125± 0.2 | 125± 0.2 | ||||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diametro del rivestimento | - Sì. | 242±3 | 242±3 | 242±3 | ||||
