Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTY |

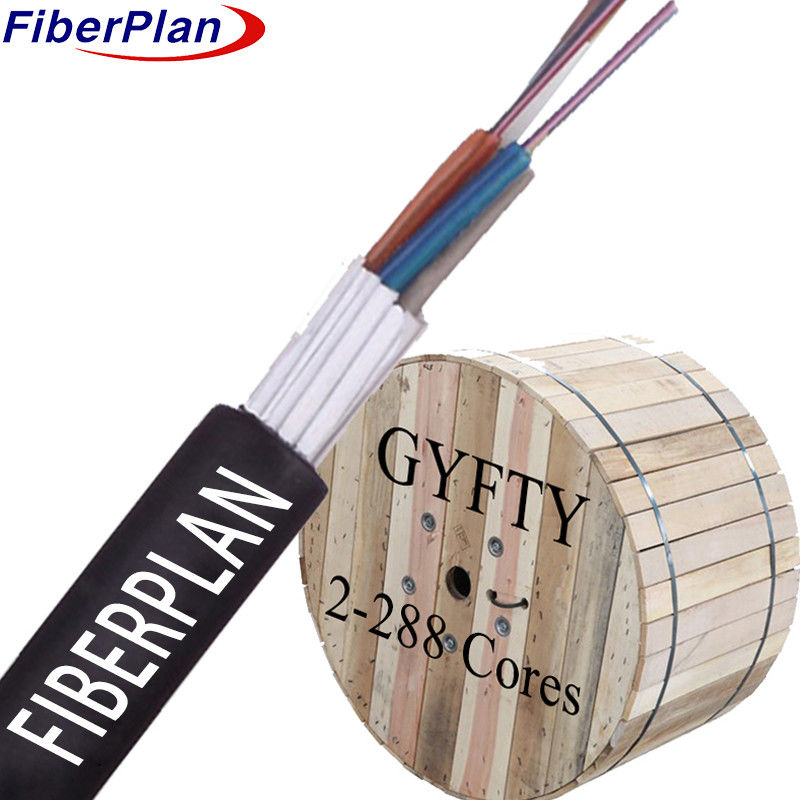

Cavo in fibra ottica a tubo libero di plastica ad alta resistenza con riempitivi impermeabili
Descrizione
Questo cavo in fibra ottica utilizza una struttura protettiva: le fibre ottiche delicate sono protette da un
tubo rigido e resistente, realizzato in plastica ad alta resistenza, riempito con un composto specializzato resistente all'acqua,
Questi tubi proteggono dall'umidità, garantendo una trasmissione ottica ininterrotta anche in condizioni avverse.
Un nucleo di fibra rinforzata di plastica (FRP) funge da spina dorsale del cavo, offrendo resistenza senza
Attorno a questo nucleo, tubi e riempitivi strettamente stratificati formano un robusto nucleo circolare.
la sua protezione contro l'infiltrazione dell'acqua è garantita avvolgendo il nucleo del cavo con nastro ad acqua.
Questo cavo, avvolto in una tenera guaina di polietilene (PE), è rinforzato contro elementi esterni, progettato
garantire una trasmissione dei dati affidabile in diverse condizioni ambientali.
Applicazione
1 Adaptazione alla distribuzione all'aperto: progettato per la distribuzione all'aperto, questo cavo sopporta vari tipi di
condizioni meteorologiche e fattori ambientali, garantendo una trasmissione dei dati affidabile in ambienti esterni.
2 Trasmissione di potenza a tronco: la sua costruzione robusta e la sua capacità di gestire applicazioni ad alta potenza
L'obiettivo è quello di rendere l'impianto un'opzione efficiente per i sistemi di trasmissione di potenza a tronco all'interno di reti estese.
3 Ambienti ad alta interferenza elettromagnetica: nei luoghi soggetti ad interferenze elettromagnetiche, quali
Il cavo è un'opzione ideale per l'accesso e per le reti locali.
In questo modo, il sistema di trasmissione dei dati è più sensibile alle interferenze, garantendo una trasmissione di dati stabile e ininterrotta in ambienti difficili.
- Le vironamenti.
Caratteristica
1 Resistenza meccanica e resistenza alle temperature: garantisce una funzionalità affidabile a fronte di variazioni di temperatura
e mostra una resistenza meccanica impressionante.
2 tubo sciolto resistente all'idrolisi: resistente all'idrolisi per prestazioni prolungate
in condizioni umide.
3 Protezione specializzata delle fibre: il composto specializzato di riempimento del tubo protegge efficacemente le fibre chiuse.
4 Resistenza alla frantumazione e flessibilità: bilancia la resistenza alla pressione mantenendo la flessibilità per la versatilità
impianti.
5 Protezione esterna migliorata: il composto di riempimento all'interno del tubo all'aria libera rafforza la difesa contro l'inquinamento ambientale.
L'obiettivo è quello di migliorare l'efficienza e la sicurezza dei dispositivi.
Dettagli della struttura
| Numero di fibre | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Numero di tubi | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibra per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Numero di canne di riempimento | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diametro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Spessore del tubo libero (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diametro nominale (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Spessore nominale della giacca (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | ||||
| Barre di riempimento | Materiale | PP | Colore | Nero | ||||
| Riempimento di tubi | Materiale | Miscela di riempimento | ||||||
| Membro della forza centrale | Materiale | FRP | Diametro | 1.4 mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Strato | PE (solo per 96F-144F) | |||||||
| Sistema di blocco dell'acqua | Materiale | nastro ad acqua | ||||||
| Corde da strappare | Tipo | 1110*2 | ||||||
| Involucro esterno | Materiale | MDPE | Colore | Nero | ||||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 600N | ||||||
| A breve termine (n) | 1500 N | |||||||
| Carico di schiacciamento | Lungo termine (N/100 mm) | 300N/100mm | ||||||
| A breve termine (N/100 mm) | 1000N/100mm | |||||||
| Raggio di piegatura | Dimensionamento (mm) | 20D | ||||||
| Impiegato (mm) | 10D | |||||||
| Temperatura di conservazione | -20°C+70°C | |||||||
| Temperatura di installazione | -10°C+60°C | |||||||
Performance delle fibre
| Stile in fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Attenuazione | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diametro del rivestimento | - Sì. | 125 ± 0.5 | 125± 0.5 | 125± 0.5 | ||||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diametro del rivestimento | - Sì. | 242±5 | 242±5 | 242±5 | ||||
