Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |

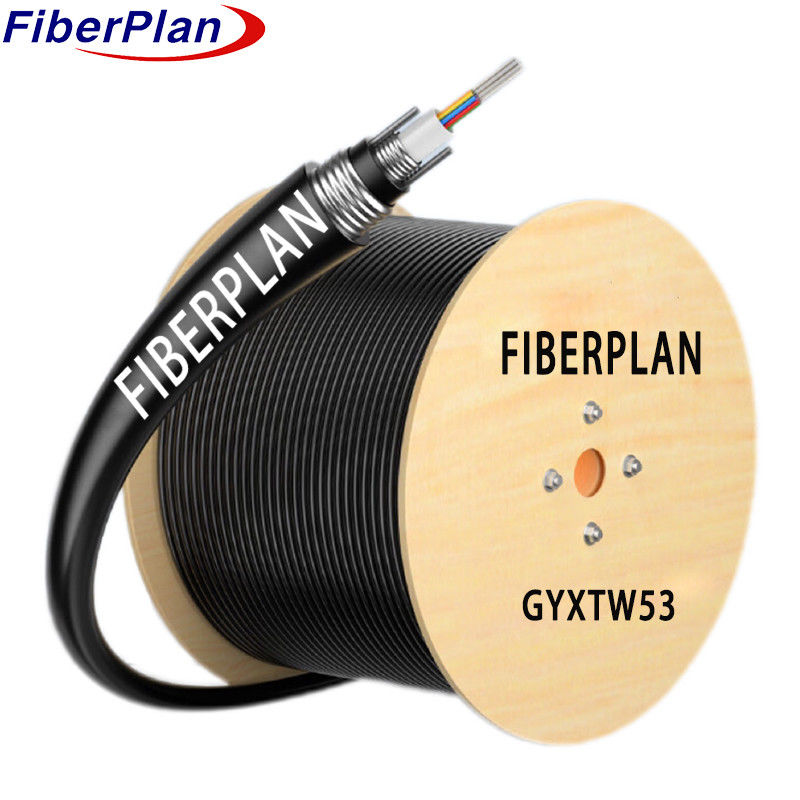

| Numero di modello | GYXTW53 |
Doppia cinta di acciaio blindata a tubo unico di acciaio parallelo
Descrizione
Le fibre ottiche sono disposte all'interno di un tubo libero costruito da plastica ad alto modulo, che viene quindi
il tubo è avvolto da uno strato di nastro in acciaio ondulato e
il materiale di blocco dell'acqua è inserito tra il nastro in acciaio ondulato e il tubo sciolto per mantenere un
strutture di cavi compatte e impermeabili.
il cavo è rivestito con una guaina di polietilene (PE), che fornisce una protezione complessiva
e di isolamento.
Applicazione
* Progettato specificamente per la distribuzione all'aperto, questo cavo è adatto a varie condizioni ambientali.
* Versatile nell'applicazione, è adatto per l'installazione attraverso metodi aerei, di condotto e di sepoltura, offrendo flessibilità
in missione.
* Per soddisfare le esigenze di comunicazione di rete sia a lunga distanza che in zona locale, questo cavo fornisce un'affidabile
Soluzione per le diverse esigenze di connettività.
Caratteristica
* Dotato di un filo di acciaio parallelo e di un riempitore per proteggere le fibre del tubo, questo cavo è blindato con nastro di acciaio
per una maggiore durata.
* Dotato di eccellenti prestazioni meccaniche e ambientali, garantisce affidabilità in condizioni difficili.
* Con una struttura compatta e un design leggero, questo cavo offre praticità senza compromettere la resistenza.
L'installazione è comoda e il funzionamento è semplice, il che lo rende una scelta efficiente per varie applicazioni.
Dettagli della costruzione del cavo
| Conteggio di fibre | 2C-24C | ||||||
| Membro della forza | Materiale | filo di acciaio | Diametro | 0.8 mm | |||
| Tubo sciolto | Materiale | PBT | Diametro | 2-16 core | 2.2 mm | ||
| 18-24 core | 2.8 mm | ||||||
| Riempimento di tubi | Matteio | Miscela di riempimento | |||||
| Sistema di blocco dell'acqua | Matteio | nastro ad acqua | |||||
| Involucro interno | Materiale | MDPE | Colore | Nero | |||
| Diametro | 70,6 ± 0,1 mm | Spessore | 1.5 ± 0,2 mm | ||||
| Guarnizione esterna | Materiale | MDPE | Colore | Nero | |||
| Diametro | 12.2±0.3 mm | Spessore | 10,7 ± 0,2 mm | ||||
Caratteristiche meccaniche e ambientali del cavo
| Resistenza alla trazione | A lungo termine ((N) | 600N | |||||
| A breve termine (n) | 1500 N | ||||||
| Carico di schiacciamento | A lungo termine ((N) | 500 N/mm | |||||
| A breve termine (n) | 1500N/mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Stile in fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±6 | 242±6 | 242±6 | |||
