Cavo a fibre ottiche all'aperto
>
|
|
| Luogo di origine | Cina |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYTA53 |

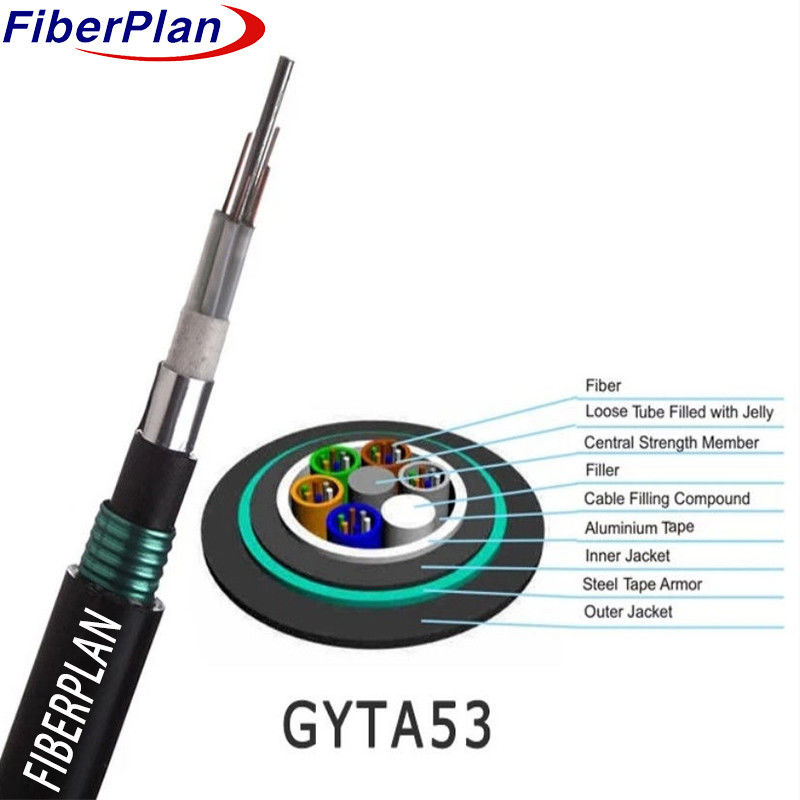

Cavo ottico esterno a doppia armatura a doppia guarnizione GYTA53
Descrizione
La struttura del cavo è costituita da fibre contenute in un tubo di plastica ad alto modulo riempito di un
Un filo d'acciaio, a volte rivestito di polietilene per la produzione di fibre
I tubi e i riempitivi sono stratificati
Questo nucleo è riempito da un
Il cavo è quindi rivestito con una tenue guaina interna in PE.
rinforzato con uno strato di PSP applicato longitudinalmente e completato con una guaina esterna in PE.
Applicazione
*Adattamento alla distribuzione all'aperto:specificamente progettato per l'uso all'aperto, questo cavo è progettato
per resistere alle sfide ambientali, garantendo prestazioni affidabili nella distribuzione all'aperto
Scenari.
*Opzioni di installazione versatili:adatte a vari metodi di installazione, compreso il dispiegamento aereo,
L'installazione di condotti e l'interramento diretto offrono flessibilità nella pianificazione delle infrastrutture.
*Ideale per le comunicazioni su lunga distanza e nelle reti locali:adattato alle esigenze
L'impostazione di reti di comunicazione a lunga distanza e di reti locali, che garantiscono un'efficacia e una
trasmissione efficiente dei dati su distanze diverse.
Caratteristica
*Definizioni meccaniche e di temperatura robuste:Assicura prestazioni affidabili in diverse condizioni
tensioni meccaniche e condizioni di temperatura.
*Tubino sciolto resistente all'idrolisi ad alta resistenza:Tubino sciolto, con proprietà di alta resistenza,
è resistente all'idrolisi, garantendo una durata prolungata del cavo.
*Compound speciale di riempimento dei tubi per la protezione delle fibre:Utilizza un composto di riempimento specializzato all'interno
il tubo per fornire la protezione essenziale alle fibre ottiche.
*Resistenza alla frantumazione e flessibilità: progettato per resistere alle forze di frantumazione mantenendo la flessibilità,
consentendo un'installazione versatile.
*Misure di progettazione impermeabili:
-Membro centrale di resistenza: un filo d'acciaio funge da elemento centrale di resistenza.
- Riempimento del nucleo del cavo: il 100% di riempimento del nucleo del cavo con un composto di riempimento migliora l'impermeabilità
l'integrità.
- barriera antiumidità:un polietilene laminato di alluminio (APL) funge da barriera antiumidità.
- PSP a prova di umidità:l'applicazione longitudinale di polietilene (PSP) migliora l'umidità
di prova.
-Materiale idrografico:Incorpora materiali idrografici per garantire ulteriormente la protezione contro
ingresso di acqua.
Dettagli della costruzione del cavo
| Numero di fibre | 12-144 nucleo | |||||||
| Corde di riempimento | 4-0 | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | materiale | Cavi in acciaio/FRP | ||||||
| dimensione | 1.3 mm | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| Involucro interno | materiale | PE/HDPE | ||||||
| diametro | 2.0 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Armatura interna | materiale | Nastro di alluminio | ||||||
| Armature esterne | materiale | nastri di acciaio ondulato | ||||||
| Involucro esterno | materiale | PE/HDPE | ||||||
| diametro | 10,7 ± 0,1 mm | |||||||
Colore della fibra
| Numero di fibre8 nucleiper tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 24 core a 42 core | 14.0±0.4 mm | 150±4 kg/km | |||||
| 48 core | 14.0±0.4 mm | 200±4 kg/km | |||||
| 60 core | 14.0±0.4 mm | 205±4 kg/km | |||||
| 72 nuclei | 15.5 ± 0,4 mm | 210±4 kg/km | |||||
| 96 nuclei | 17.1 ± 0,4 mm | 270±4 kg/km | |||||
| 144 nuclei | 20.3±0,4 mm | 310±4 kg/km | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Radius di piegatura min ((mm) | A breve termine | 20D | |||||
| Resistenza alla trazione minima ammissibile ((N) | A lungo termine | 3000 | |||||
| Resistenza alla trazione minima ammissibile ((N) | A breve termine | 4000 | |||||
| Min. carico di schiacciamento ammissibile (N/100 mm) | A lungo termine | 1000 | |||||
| Min. carico di schiacciamento ammissibile (N/100 mm) | a breve termine | 3000 | |||||
| Temperatura di funzionamento (°C) | -40 ~ +70 | ||||||
| Temperatura di installazione ((°C) | -15 ~ +60 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.4 | 9.2±0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.8 | 10.4±0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
