Cavo a fibre ottiche all'aperto
>
|
|
| Luogo di origine | Cina |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTY |

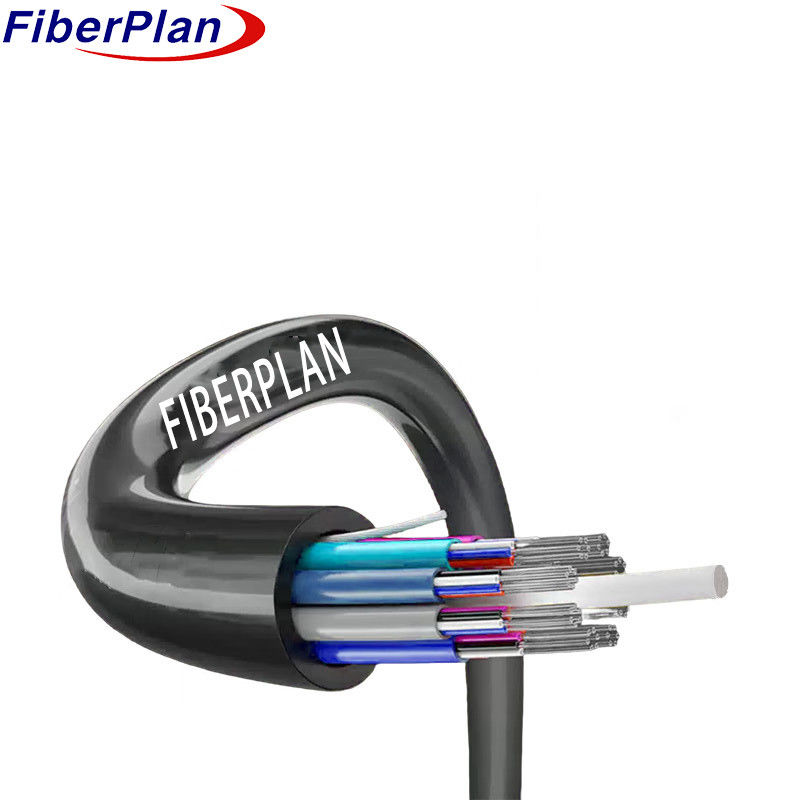

Cavo multi-tubo con nastro di blocco dell'acqua per la trasmissione di dati ad alte prestazioni
Missione GYFTY
Descrizione
Questo cavo a fibra ottica dà la priorità alla protezione: le fibre ottiche delicate sono racchiuse in un
tubo rigido, di plastica ad alta resistenza, riempito con un composto resistente all'acqua,
Questi tubi salvaguardano l'integrità della fibra evitando danni da umidità, garantendo un'interruzione ottica
Il nucleo, costruito in fibra di plastica rinforzata (FRP),
Questo nucleo è circondato da tubi stretti e
I riempitivi creano una robusta struttura circolare.
Cappato da una guaina di polietilene (PE) elastico, il cavo
Fortificato contro elementi esterni, progettato per garantire una trasmissione affidabile dei dati attraverso diversi
condizioni ambientali.
Applicazione
1. Adaptazione alla distribuzione all'aperto: progettato per applicazioni all'aperto, questo cavo sopporta diversi
condizioni meteorologiche e fattori ambientali, garantendo una trasmissione dei dati affidabile all'aperto.
2Trasmissione di potenza a tronco: dotata di una costruzione robusta adatta per applicazioni ad alta potenza, questa
Il cavo supporta in modo efficiente i sistemi di trasmissione di energia a tronco attraverso reti di vasta estensione.
3Ambienti ad alta interferenza elettromagnetica: progettati per eccellere in ambienti con
Questo cavo riduce al minimo la suscettibilità a tali interferenze, garantendo una stabilità
e trasmissione ininterrotta dei dati in condizioni difficili.
Caratteristica
1- Resistenza meccanica e resistenza alle temperature: assicura una funzionalità affidabile a tutte le temperature
Le caratteristiche della tecnologia sono le seguenti:
condizioni.
2. tubo sciolto resistente all'idrolisi: fornisce durata e resistenza resistendo all'idrolisi, assicurando
prestazioni estese anche in condizioni umide.
3Protezione specializzata delle fibre: protegge efficacemente le fibre chiuse con un composto di riempimento specializzato
dentro il tubo.
4. Resistenza alla frantumazione e flessibilità: bilancia la resistenza alla frantumazione con la flessibilità, facilitando la versatilità
installazioni in ambienti diversi.
5Protezione esterna migliorata: migliora la durata e l'affidabilità complessive rafforzando la difesa
contro i fattori ambientali con il composto di riempimento all'interno del tubo sciolto.
Dettagli della struttura
| Numero di fibre | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Numero di tubi | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibra per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Numero di canne di riempimento | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diametro del tubo (± 0,05 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Spessore del tubo libero (± 0,1 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diametro nominale (± 0,1 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Spessore nominale della giacca (± 0,05 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | ||||
| Barre di riempimento | Materiale | PP | Colore | Nero | ||||
| Riempimento di tubi | Materiale | Miscela di riempimento | ||||||
| Membro della forza centrale | Materiale | FRP | Diametro | 1.5 mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Strato | PE (solo per 96C-144C) | |||||||
| Sistema di blocco dell'acqua | Materiale | nastro ad acqua | ||||||
| Corde da strappare | Tipo | 1110*2 | ||||||
| Involucro esterno | Materiale | MDPE | Colore | Nero | ||||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 600N | ||||||
| A breve termine (n) | 1500 N | |||||||
| Carico di schiacciamento | Lungo termine (N/100 mm) | 300N/100mm | ||||||
| A breve termine (N/100 mm) | 1000N/100mm | |||||||
| Raggio di piegatura | Dimensionamento (mm) | 20D | ||||||
| Impiegato (mm) | 10D | |||||||
| Temperatura di conservazione | -20°C+70°C | |||||||
| Temperatura di installazione | -10°C+60°C | |||||||
Performance delle fibre
| Stile in fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Attenuazione | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diametro del rivestimento | - Sì. | 125 ± 0.2 | 125± 0.2 | 125± 0.2 | ||||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diametro del rivestimento | - Sì. | 242±3 | 242±3 | 242±3 | ||||
