Cavo a fibre ottiche all'aperto
>
|
|
| Luogo di origine | Cina |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | ADSS |
Cavo ad fibra ottica ADSS rinforzato con filato di Kevlar a doppia guaina
Descrizione

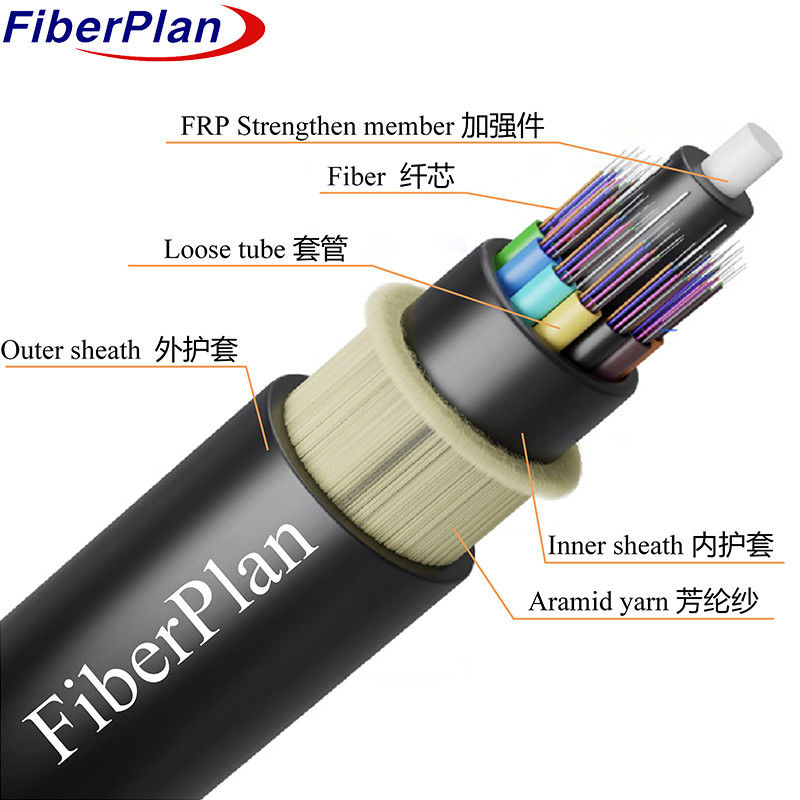

Il cavo ADSS (All-Dielectric Self-Supporting) è progettato con una struttura a fili di tubo sciolto.
le fibre sono collocate in tubi di plastica ad alto modulo riempiti con un composto resistente all'acqua
Questi tubi, insieme ai riempitivi, sono poi bloccati attorno a una resistenza centrale
Membro in FRP non metallico (plastica rinforzata a fibre), che forma un nucleo di cavo compatto e circolare.
Per migliorare ulteriormente la protezione, il nucleo è riempito con un composto di riempimento e avvolto in un sottile polietilene
Per un ulteriore rinforzo viene applicato su questa guaina interna uno strato stratificato di filati di aramide.
Infine, il cavo è rifinito con una guaina esterna, che può essere sia polietilene (PE) per lo standard
Questa costruzione garantisce l'efficacia di un sistema di controllo di velocità e di un sistema di controllo di velocità.
il cavo ADSS è altamente resistente, resistente all'umidità e in grado di resistere a varie condizioni ambientali,
Questo lo rende ideale sia per installazioni aeree che sotterranee.
Applicazione
1La progettazione del cavo ADSS tiene conto delle condizioni in tempo reale delle linee aeree di alimentazione, garantendo un'ottima
prestazioni e durata in tali ambienti.
2Un involucro esterno PE è utilizzato per linee elettriche sotto i 110 kV, mentre un involucro esterno AT (anti-tracking) è impiegato
per le linee elettriche che funzionano a 110 kV o più per fornire una maggiore protezione.
3Il progetto specifico, compresa la quantità di filati di aramide e il processo di stratificazione, è adattato per soddisfare le esigenze di tutti i tipi di filati.
variare efficacemente i requisiti di span, assicurando che il cavo funzioni in modo affidabile in diverse installazioni
Scenari.
Caratteristiche
1. Consente l'installazione senza necessità di spegnimento dell'alimentazione, garantendo un minimo di interruzione del servizio.
2Il peso leggero e il piccolo diametro riducono lo stress causato da ghiaccio, vento, torri e carichi di appoggio, migliorando così la
la durata e le prestazioni del cavo.
3Progettato per una durata di 30 anni, offre affidabilità a lungo termine ed efficienza economica.
4. presenta una forte resistenza alla trazione e resistenza alle temperature, garantendo prestazioni affidabili in vari
condizioni ambientali.
Dettagli della costruzione del cavo
| Numero di fibre | 24-144 nucleo | |||||||
| Corde di riempimento | 2.0 mm | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | materiale | FRP/FRP con PE | ||||||
| dimensione | 2.1 mm | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| riempitore | Tubo in PP/tubo in PVC | |||||||
| Involucro interno | materiale | PE | ||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 mm (esterno/interno) | |||||||
| Involucro esterno | materiale | PE/HDPE | ||||||
| diametro | 11 ± 0,2 mm | |||||||
Colore della fibra
|
Numero di fibre 8 nuclei per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | Peso | |||||
| 2 core a 60 core | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 core | 13 ± 0,2 mm | 190 ± 3 kg/km | |||||
| 96 core | 14.5 ± 0,2 mm | 220 ± 3 kg/km | |||||
| 144 nucleo | 16.5 ± 0,2 mm | 240±3 kg/km | |||||
| Tensione di lavoro massima giornaliera | 88 kN | ||||||
| Tensione di lavoro ammissibile | 32.7KN | ||||||
| Modulo di elasticità | 37KN/mm2 | ||||||
| Min. raggio di piegatura (mm) | Operazione | 240 mm | |||||
| Installazione | 390 mm | ||||||
| Carico aggiuntivo | Carico aggiuntivo 0,5% ~ 0,7% | ||||||
| Ghiaccio | 5 mm | ||||||
| Velocità del vento | 35 m/s | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.4 | 9.2±0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.8 | 10.4±0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
