| Luogo di origine | Cina |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | ASU (Mini ADSS) |

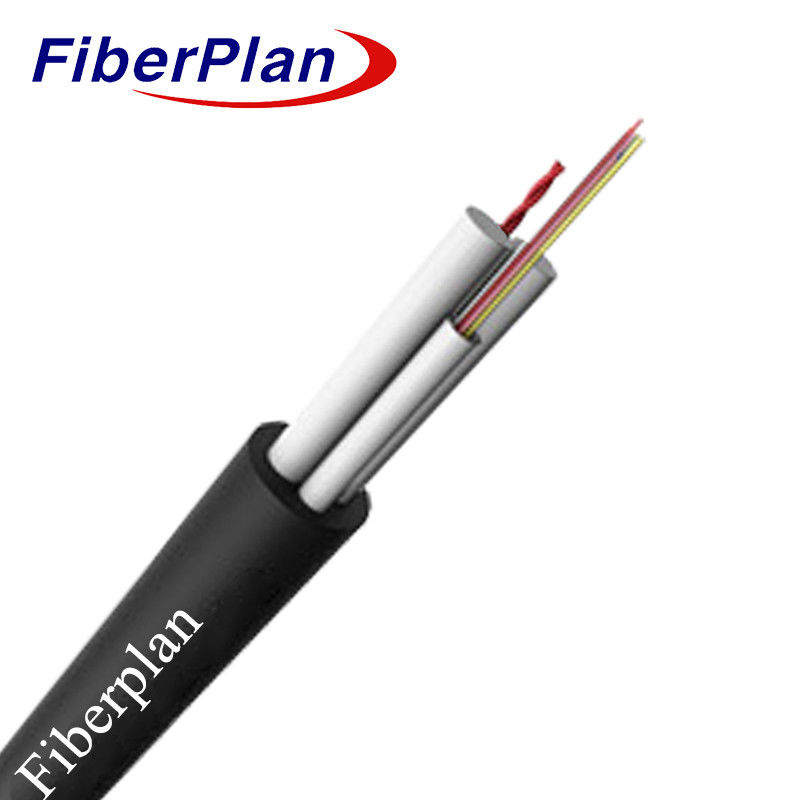

Fiberplan Cable a fibra ottica autoportante
Descrizione
Il cavo in fibra ottica ASU è molto richiesto nelle reti ottiche FTTH a causa della sua struttura piatta.
Il dispositivo è dotato di un cavo a fibra ottica di tipo G.652D, utilizza fibra di corning e fibra yofc, garantendo elevate prestazioni
Trasmissione dei dati e accessi faciliLa sua progettazione dà la priorità all'efficienza dei costi riducendo l'installazione e il consumo.
costi di manutenzione mentre maiL'impianto è dotato di un sistema di controllo di sicurezza, di un sistema di controllo di sicurezza e di un sistema di controllo di sicurezza.
una corda di fibra protetta da unscioltotubo.Inoltre, due componenti appositamente realizzati semplificano l'ancoraggio
e sospensione, migliorando la resilienza- estabilità in configurazioni di rete complesse.
Applicazione
1. Adattato per la distribuzione all'aperto: progettato per la distribuzione all'aperto, mostrando resilienza e idoneità
per varie condizioni meteorologiche e fattori esterni.
2. Trasmissione di potenza a tronco Compatibile: in grado di gestire i sistemi di trasmissione di potenza a tronco, indicati-
Infine, la Commissione ritiene che il sistema di trasmissione di potenza elevata sia un'ottima soluzione per la sicurezza e l'efficienza delle trasmissioni ad alta potenza nelle reti estese.
3- Alta adattabilità alle interferenze elettromagnetiche: adatto per l'accesso e le reti locali in aree con elevate
interferenze elettromagnetiche, dimostrando la capacità di ridurre al minimo la suscettibilità alle interferenze e di mantenere
Comunicazione stabile in ambienti elettromagnetici difficili.
Caratteristica
1. Robuste prestazioni meccaniche e di temperatura: garantisce una funzionalità affidabile in tutte le gamme di temperatura
e livelli di sollecitazione meccanica per un funzionamento costante.
2. tubo sciolto resistente all'idrolisi ad alta resistenza: struttura di tubo resistente all'idrolisi, garantendo
Lungo vita anche in ambienti soggetti all'umidità.
3Protezione specializzata delle fibre: tubo di riempimento composto con protezioni specializzate delle fibre, che garantiscono la protezione essenziale
per la loro longevità.
4. Resistenza alla frantumazione e flessibilità: bilancia la resistenza alla pressione con la flessibilità, ideale per installazioni versatili.
5- Protezione dei tubi sciolti migliorata: il composto di riempimento dei tubi sciolti fortifica il cavo contro gli effetti ambientali
fattori.
6Protezione completa del nucleo: il riempimento completo del nucleo del cavo garantisce una protezione completa,
protezione contro vari elementi esterni per una durabilità a lungo termine.
Dettagli della costruzione del cavo
| Numero di fibre | 2-12 core | |||||||
| Barriera di umidità | Nastro antiacqua | |||||||
| Tubi sciolti e elementi di riempimento | materiale | PBT | ||||||
| diametro | 2.2mmF±0.1 mm | |||||||
| Membro della forza centrale | materiale | FRP | ||||||
| dimensione | 2.0 mm±0.2 mm | |||||||
| Spano | 50 m-150 m | |||||||
| Diametro complessivo del cavo | 8.0 mm±0.5 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Involucro esterno | materiale | PE | ||||||
| diametro | 10,8 ± 0,2 mm | |||||||
| Peso del cavo per km | 60 kg/km | |||||||
Colore della fibra
|
Numero di fibre 12 nuclei per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. Per il colore nero non è necessario contrassegnare il tracciante nero, utilizzeremo invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| Articolo 2 | Descrizione | ||||||
| Temperatura di installazione ((°C) | -15 ~ +60 | ||||||
| Temperatura di funzionamento (°C) | -40 ~ +70 | ||||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| a breve termine | 20D | ||||||
| Resistenza alla trazione ammissibile ((N) | A lungo termine | 600 | |||||
| a breve termine | 1500 | ||||||
| Carico di schiacciamento ((N/100 mm) | A lungo termine | 300 | |||||
| a breve termine | 1000 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.3 | 9.2±0.3 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.5 | 10.4±0.5 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
