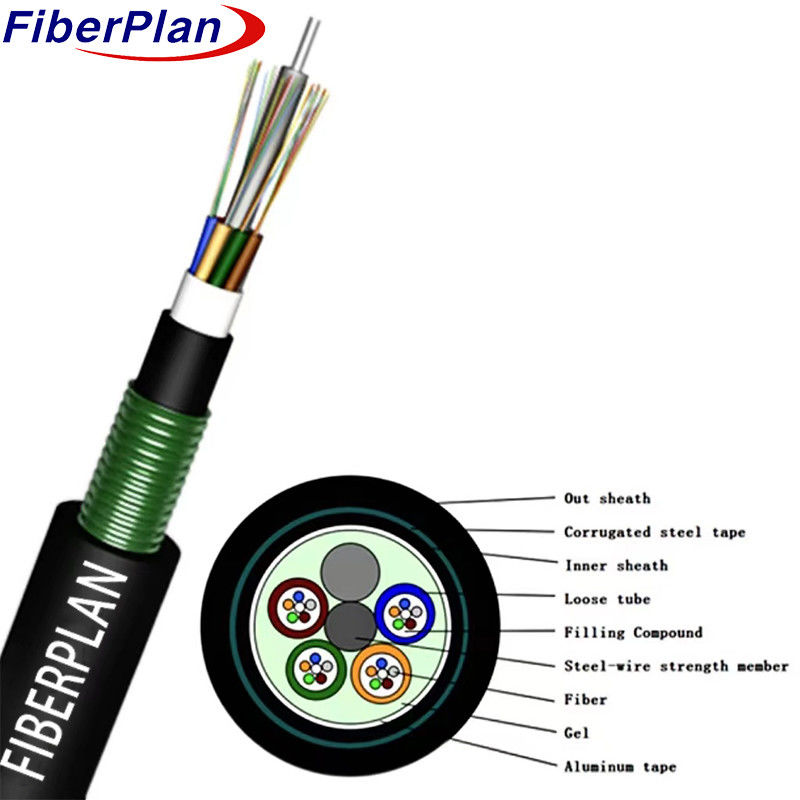

Cavo ottico esterno a doppia armatura a doppia guarnizione GYTA53
Descrizione
La costruzione del cavo prevede la collocazione di fibre in un tubo di plastica ad alto modulo riempito con un dispositivo impermeabile
Un filo d'acciaio, talvolta rivestito di polietilene per cavi ad alto numero di fibre, funge da copertura metallica.
Tubi e riempitivi sono stratificati attorno al componente di resistenza per formare un compatto,
Questo nucleo è riempito di un composto per proteggere dall'ingresso dell'acqua, seguito dall'applicazione di un dispositivo di protezione.
Infine, una PSP viene applicata longitudinalmente sulla guaina interna, completando il processo di rivestimento.
cavo con guaina esterna PE.
Applicazione
* Adottato per la distribuzione all'aperto: specificamente progettato per l'uso all'aperto, questo cavo è progettato per resistere
Sfide ambientali e garantire prestazioni affidabili in scenari di distribuzione all'aperto.
* Adatto per l'installazione aerea, di condotto e di sepoltura diretta: versatile nella sua applicazione, il cavo è adatto per
vari metodi di installazione, tra cui l'implementazione aerea, l'installazione di condotti e l'interramento diretto, che offrono flessibilità
nella pianificazione delle infrastrutture.
* Ideale per le comunicazioni a lunga distanza e per le reti locali:
In questo caso, il cavo è stato progettato per soddisfare le esigenze di entrambi gli scenari, garantendo
trasmissione di dati efficace ed efficiente su distanze diverse.
Caratteristica
* Robuste prestazioni meccaniche e a temperatura: presenta prestazioni affidabili in diverse condizioni meccaniche
manicaletensioni e condizioni di temperatura.
* Tubo sciolto resistente all'idrolisi ad alta resistenza: il tubo sciolto, dalle proprietà di alta resistenza, è
resistente all'idrolisi, garantendo una durata prolungata del cavo.
* Compound speciale di riempimento dei tubi per la protezione delle fibre: utilizza un composto di riempimento specializzato all'interno del
tubo per fornire una protezione critica alle fibre ottiche.
* Resistenza alla frantumazione e flessibilità: progettato per resistere alle forze di frantumazione mantenendo la flessibilità,
consentendo un'installazione versatile.*
* Misure di progettazione impermeabili:
Un elemento di resistenza centrale: il filo d'acciaio funge da elemento di resistenza centrale.
B Riempimento del nucleo del cavo: il 100% di riempimento del nucleo del cavo con un composto di riempimento migliora l'integrità impermeabile.
C Barriera per l'umidità APL: l'applicazione di un polietilene laminato di alluminio (APL) funge da umidità
Barriera.
D PSP resistente all'umidità: l'applicazione longitudinale di polietilene (PSP) migliora la resistenza all'umidità.
E Materiale impermeabilizzante: incorpora materiali impermeabilizzanti per garantire ulteriormente la protezione contro l'acqua
Entrata.
Dettagli della costruzione del cavo
| Numero di fibre | 12-144 nucleo | |||||||
| Corde di riempimento | 4-0 | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | materiale | Cavi in acciaio/FRP | ||||||
| dimensione | 1.3 mm | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| Involucro interno | materiale | PE/HDPE | ||||||
| diametro | 2.0 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Armatura interna | materiale | Nastro di alluminio | ||||||
| Armature esterne | materiale | nastri di acciaio ondulato | ||||||
| Involucro esterno | materiale | PE/HDPE | ||||||
| diametro | 10,7 ± 0,1 mm | |||||||
Colore della fibra
| Numero di fibre8 nucleiper tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 24 core a 42 core | 14.0±0.4 mm | 150±4 kg/km | |||||
| 48 core | 14.0±0.4 mm | 200±4 kg/km | |||||
| 60 core | 14.0±0.4 mm | 205±4 kg/km | |||||
| 72 nuclei | 15.5 ± 0,4 mm | 210±4 kg/km | |||||
| 96 nuclei | 17.1 ± 0,4 mm | 270±4 kg/km | |||||
| 144 nuclei | 20.3±0,4 mm | 310±4 kg/km | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Radius di piegatura min ((mm) | A breve termine | 20D | |||||
| Resistenza alla trazione minima ammissibile ((N) | A lungo termine | 3000 | |||||
| Resistenza alla trazione minima ammissibile ((N) | A breve termine | 4000 | |||||
| Min. carico di schiacciamento ammissibile (N/100 mm) | A lungo termine | 1000 | |||||
| Min. carico di schiacciamento ammissibile (N/100 mm) | a breve termine | 3000 | |||||
| Temperatura di funzionamento (°C) | -40 ~ +70 | ||||||
| Temperatura di installazione ((°C) | -15 ~ +60 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.4 | 9.2±0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.8 | 10.4±0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
