Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTA53 |
Giubbotto a doppia camicia GYFTA53
Descrizione

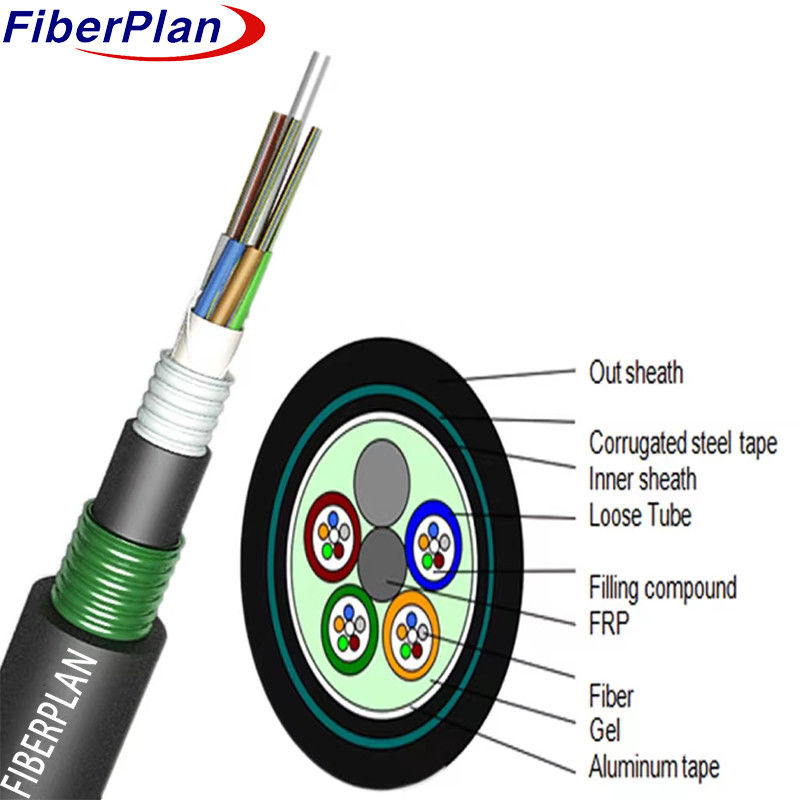

La costruzione del cavo consiste nel posizionamento di fibre di 250 μm in un tubo sciolto di plastica ad alto modulo, riempito di
con un composto resistente all'acqua. Un elemento di resistenza non metallico (FRP) è situato nel nucleo e i tubi
L'alluminio polietilene laminato (APL)
Il nucleo del cavo è quindi coperto da una sottile guaina interna in PE, e il PSP viene
Infine, il cavo è completato con una guaina esterna in PE per una protezione globale.
Applicazione
* Adottato per la distribuzione all'aperto e la sepoltura diretta, che lo rende adatto per l'installazione in ambienti esterni.
* Adottato per i sistemi di trasmissione di potenza a tronco, che lo rende adatto per l'alimentazione efficiente a lunga distanza
trasmissione.
* Utilizzato nelle reti di accesso e nelle reti locali in luoghi ad elevata interferenza elettromagnetica, fornendo un'affidabilità
la connettività in ambienti elettromagnetici difficili.
Caratteristica
* Buone prestazioni meccaniche e di temperatura, garantendo un funzionamento affidabile in varie condizioni.
* Lo speciale composto di riempimento del tubo assicura una protezione critica della fibra, migliorandone la durata.
* Resistenza e flessibilità alla frantumazione, che consentono al cavo di resistere alle pressioni esterne e
adattarsi a diversi scenari di installazione.
* Il PSP (polietilene laminato) migliora la resistenza all'umidità, proteggendo il cavo dall'acqua
l'ingresso e il mantenimento dell'integrità delle prestazioni.
Dettagli della struttura
| NO. di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Fabbricazione | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diametro del tubo sciolto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diametro interno della guaina (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diametro esterno (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Spessore del diametro esterno (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Barre di riempimento | Materiale | PP | Colore | Nero | |||
| Riempimento di tubi | Materiale | Miscela di riempimento | |||||
| Membro della forza centrale | Materiale | FRP | Diametro | 2.0 mm | |||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua / Gel di riempimento | |||||
| Corde da strappare | Quota | 2 pezzi | Colore | Bianco | |||
| Involucro interno | Materiale | PE | Colore | Nero | |||
| Armatura | Materiale | nastri di acciaio ondulato | |||||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 1000N | |||||
| A breve termine (n) | 3000N | ||||||
| Carico di schiacciamento | A lungo termine | 3000N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±3 | 242±3 | 242±3 | |||
