Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTA53 |
8 12 24F SM MM G652D Cavo esterno a sepoltura diretta GYFTA53
Descrizione

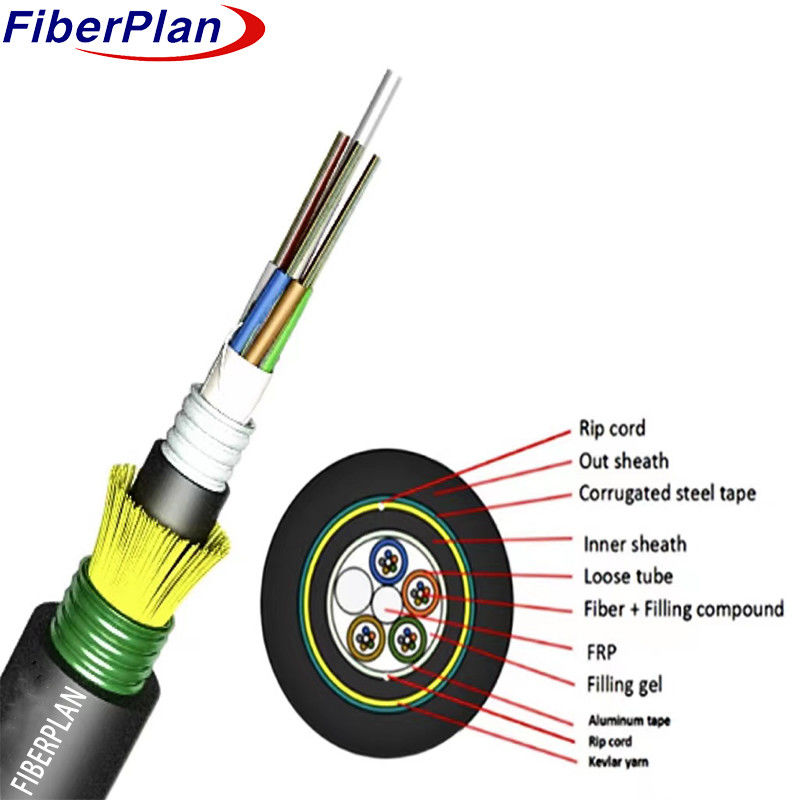

Le fibre, ciascuna di 250 μm, sono collocate in un tubo allentato, realizzato in plastica ad alto modulo, riempito con un liquido liquido.
Un FRP (Fibre Reinforced Plastic) funge da elemento di resistenza non metallica al
Questi tubi, insieme ai riempitivi, sono stratificati attorno al componente di resistenza, formando una struttura compatta e circolare.
Per proteggere il cavo dall'ingresso dell'acqua, è applicato un polietilene laminato di alluminio (APL) attorno al
il nucleo del cavo, seguito da un sottile involucro interno in PE; la resistenza alla trazione è aumentata con uno strato di filati kevlar, e
dopo l'applicazione longitudinale di PSP (Polyethylene-Stranded Polyethylene), il cavo è completato con un esterno PE
- La guaina.
Applicazione
* Adottato per la distribuzione all' aperto e la sepoltura diretta: progettato per l' uso nella distribuzione all' aperto e nella sepoltura diretta
applicazioni, garantendo durata e prestazioni affidabili in condizioni ambientali diverse.
*Adottato per il sistema di trasmissione di potenza a tronco: adatto per i sistemi di trasmissione di potenza a tronco, fornendo:
trasmissione di potenza efficiente e affidabile su lunghe distanze.
*Rete di accesso e rete locale in luoghi ad alta interferenza elettromagnetica: ideale per l'uso in accesso
le reti e le reti locali situate in ambienti ad elevata interferenza elettromagnetica, garantendo una stabilità e
connettività resistente alle interferenze.
Caratteristica
* Buone prestazioni meccaniche e a temperatura: presenta eccellenti resistenza meccanica e temperatura
la resistenza, garantendo prestazioni affidabili in varie condizioni.
* Composto speciale di riempimento dei tubi che garantisce una protezione critica delle fibre: utilizza un composto specializzato di riempimento dei tubi
e di fornire una protezione cruciale alle fibre, migliorando la loro durabilità e longevità.
* Resistenza e flessibilità agli schiacci: progettato con resistenza e flessibilità agli schiacci, consentendo l'installazione in
ambienti impegnativi mantenendo l'integrità strutturale.
* PSP che migliora la resistenza all'umidità: l'inclusione di PSP (polietilene stratificato in polietilene) migliora la resistenza all'umidità
le proprietà di resistenza all'umidità, proteggendo ulteriormente il cavo dai fattori ambientali.
Dettagli della struttura
| NO. di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Fabbricazione | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diametro del tubo sciolto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diametro interno della guaina (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diametro esterno (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Spessore del diametro esterno (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Barre di riempimento | Materiale | PP | Colore | Nero | |||
| Riempimento di tubi | Materiale | Miscela di riempimento | |||||
| Membro della forza centrale | Materiale | FRP | Diametro | 2.0 mm | |||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua / Gel di riempimento | |||||
| Corde da strappare | Quota | 2 pezzi | Colore | Bianco | |||
| Involucro interno | Materiale | PE | Colore | Nero | |||
| Armatura | Materiale | nastri di acciaio ondulato | |||||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 1000N | |||||
| A breve termine (n) | 3000N | ||||||
| Carico di schiacciamento | A lungo termine | 3000N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±3 | 242±3 | 242±3 | |||
