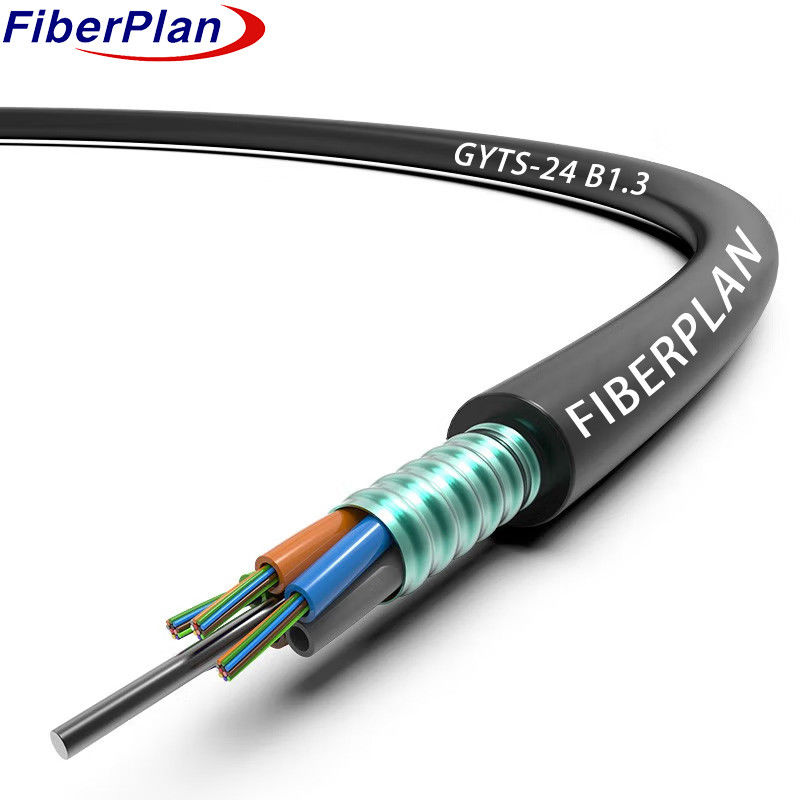

GYTS cavo in fibra ottica blindato per esterno anti roditori
Descrizione
La struttura del cavo è costituita da fibre contenute in un tubo di plastica rigido ad alto modulo, riempito di un
Un filo d'acciaio, talvolta rivestito di polietilene per cavi ad alto numero di fibre, funge da
I tubi e i riempitivi sono stratificati intorno a questo nucleo, formando una forma circolare compatta.
Il PSP applicato longitudinalmente protegge il nucleo del cavo, fortificato con il composto di riempimento per la protezione dall'acqua.
Infine, una guaina in PE completa la costruzione del cavo.
Applicazione
1 Adaptazione alla distribuzione all'aperto: questo cavo è stato progettato specificamente per l'uso all'aperto, garantendo la sua resistenza
- la resistenza e la durata alle varie condizioni ambientali.
2 Instalazione versatile: adatta per gli impianti aerei e i metodi di posa delle condotte, offrendo flessibilità di installazione
per soddisfare le diverse esigenze infrastrutturali.
3 Ampia copertura di rete: ideale sia per le connessioni a lunga distanza che per le comunicazioni in rete locale, cat-
L'obiettivo è quello di migliorare l'efficacia dei sistemi di distribuzione di energia elettrica.
Caratteristica
1 Robusta resistenza meccanica e termica: presenta prestazioni lodevoli sotto stress meccanico
e condizioni di temperatura variabili.
2 Progettazione resistente e resistente: presenta un tubo sciolto ad alta resistenza che è impermeabile all'idrolisi, fortificato
da un composto di riempimento di tubi specializzato per la protezione delle fibre.
3 Resistenza alla compressione e flessibilità: garantisce la resistenza alla compressione mantenendo al contempo la flessibilità per la
Infine, la Commissione ha deciso di adottare un programma di ricerca e di sviluppo.
4 Protezione UV con guaina PE: La guaina PE protegge il cavo dalle radiazioni ultraviolette, rafforzando la sua resistenza al raggi ultravioletti.
lunghezza di vita in ambienti esterni.
5 Misure impermeabili: comprende molteplici strategie tra cui un filo centrale di acciaio per la resistenza, riempimento del tubo
composto, riempimento al 100% del nucleo del cavo e PSP per una migliore protezione dall'umidità, garantendo un design impermeabile.
Dettagli della costruzione del cavo
| Numero di fibre | 2~144 core | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | Materiale | Cavi in acciaio/FRP/FRP con copertura PE | ||||||
| dimensione | 1.5 mm~2.0 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Riempimento di tubi | Composti di riempimento dei tubi | |||||||
| Armature | Materiale | nastri di acciaio ondulato | ||||||
| Involucro esterno | materiale | PE,HDPE | ||||||
| diametro | 10,70 ± 0,2 mm | |||||||
Colore della fibra
| Numero di fibre per tubo 8cori |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 2 core a 60 core | 10.0±0.3 mm | 115±5 kg/km | |||||
| 72 nuclei | 10.5±0,3 mm | 120±5 kg/km | |||||
| 96 nuclei | 12.5±0,3 mm | 180±5 kg/km | |||||
| 144 nuclei | 14.5±0,3 mm | 245 ± 5 kg/km | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 20D | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A lungo termine | 600 | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A breve termine | 1500 | |||||
| Carico di schiacciamento (N/100 mm) | A lungo termine | 300 | |||||
| Carico di schiacciamento (N/100 mm) | a breve termine | 1000 | |||||
| Operazione temperatura (°C) |
-40+70 | ||||||
| Installazione temperatura ((°C) |
-20+60 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
