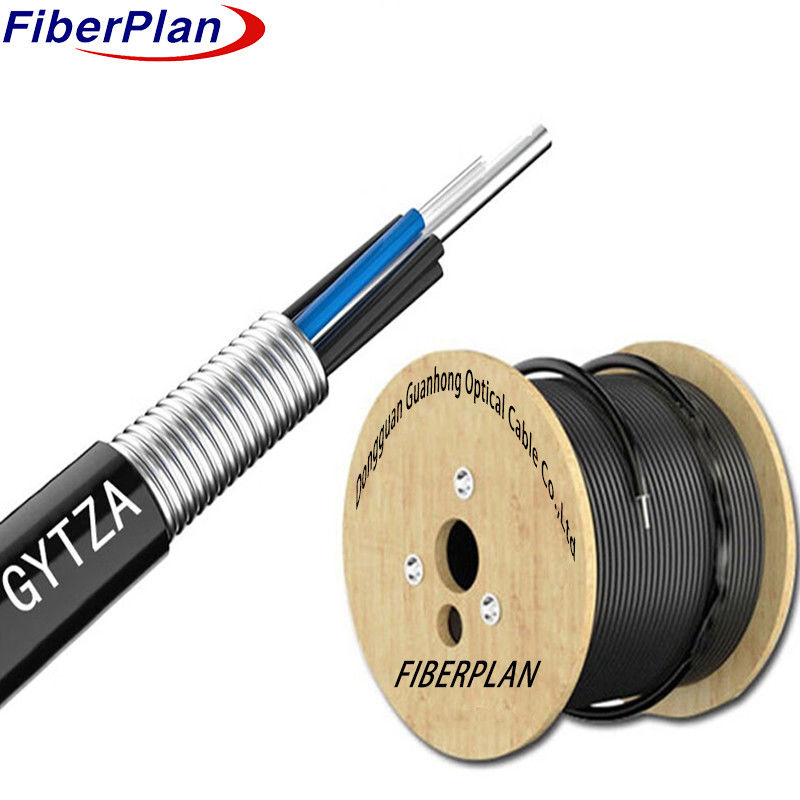

Cable esterno GYTA
Descrizione
I cavi blindati in fibra ottica GYTA vantano un tubo sciolto contenuto in PSP per una resistenza superiore all'affondamento.
Il materiale di blocco tra il PSP e il tubo mantiene l'integrità del cavo.
ideale per installazioni aeree o di condotti, reti metropolitane e scenari di fibra ad alta densità nelle comunicazioni
le installazioni tra gli uffici, le reti di accesso e le reti metropolitane.
Applicazione
1Interconstruzione della spina dorsale di comunicazione vocale o dati.
2Installato in condotti o condotti sotterranei.
Caratteristica
1 Forte prestazione meccanica e di temperatura.
2 tubi sciolti resistenti all' idrolisi.
3 Un composto specializzato per il riempimento di tubi per la protezione delle fibre.
4 Resistenza alla frantumazione e flessibilità.
Protezione UV grazie alla guaina PE.
6 Caratteristiche impermeabili che includono un elemento di resistenza centrale in acciaio, composto di riempimento e riempimento completo del nucleo del cavo.
7 Protezione dall'umidità attraverso il nastro di alluminio.
Dettagli della costruzione del cavo
| Numero di fibre | 2~144 core | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | Materiale | Cavi in acciaio/FRP/FRP con copertura PE | ||||||
| dimensione | 1.5 mm~2.0 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Riempimento di tubi | Composti di riempimento dei tubi | |||||||
| Armature | Materiale | Nastro di alluminio/acciaio | ||||||
| Involucro esterno | materiale | PE,HDPE | ||||||
| diametro | 10,70 ± 0,2 mm | |||||||
Colore della fibra
|
Numero di fibre 12 nuclei per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. Per il colore nero non è necessario contrassegnare il tracciante nero, utilizzeremo invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 2 core a 36 core | 10.0±0.3 mm | 90±3 kg/km | |||||
| 39 core a 72 core | 10.2±0.3 mm | 95±3 kg/km | |||||
| 74 core a 96 core | 12 ± 0,4 mm | 135±4 kg/km | |||||
| 98 core a 120 core | 14±0,5 mm | 145±5 kg/km | |||||
| 122 core a 144 core | 16 ± 0,7 mm | 204±7 kg/km | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 20D | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A lungo termine | 600 | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A breve termine | 1500 | |||||
| Carico di schiacciamento (N/100 mm) | A lungo termine | 300 | |||||
| Carico di schiacciamento (N/100 mm) | a breve termine | 1000 | |||||
| Operazione temperatura (°C) |
-40+75 | ||||||
| Installazione temperatura ((°C) |
-15 + 60 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda del cavo λcc | nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Apertura numerica (NA) | - Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
