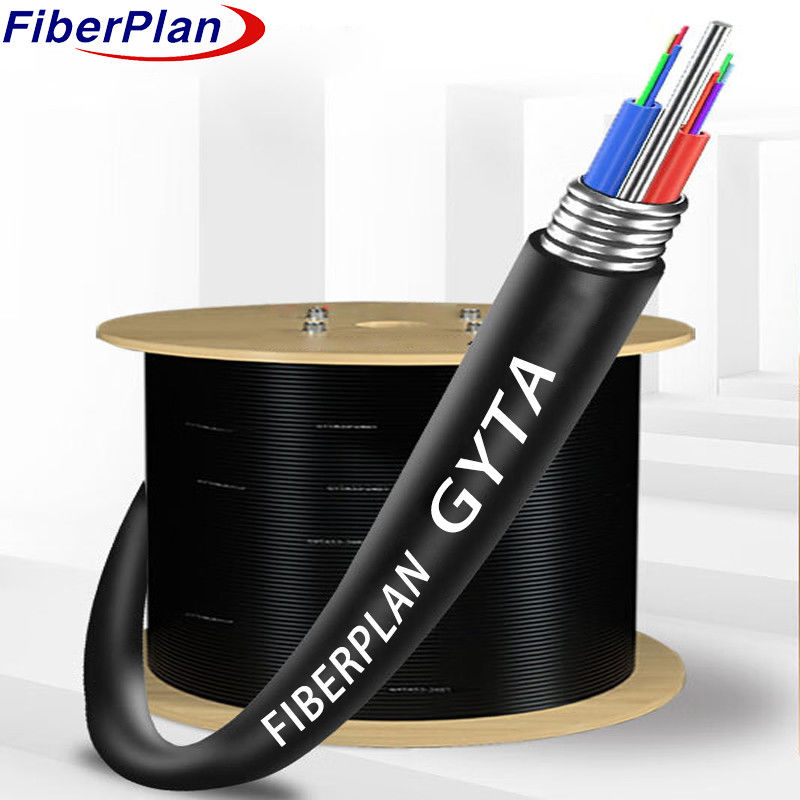

Cable esterno GYTA
Descrizione
Il cavo è costituito da fibre inserite all'interno di un tubo di plastica resistente, con un riempimento impermeabile
Un nastro di alluminio, talvolta ricoperto di polietilene per cavi ad alto contenuto di fibre, serve come
I tubi e i riempitivi sono disposti intorno a questo membro centrale per creare
un nucleo di cavo compatto e circolare, protetto dal nastro di alluminio applicato longitudinalmente sul nucleo del cavo
Infine, il cavo è rifinito con una guaina PE.
Applicazione
* Sviluppato per l'uso all'aperto, garantendo durata e affidabilità.
*Metodi di installazione versatili come la posa aerea o di condotte.
*Facilita efficacemente le comunicazioni su lunga distanza e in rete locale.
Caratteristica
* Buone prestazioni meccaniche e di temperatura
*Tubo libero ad alta resistenza resistente all'idrolisi
*Un composto speciale di riempimento dei tubi garantisce una protezione critica delle fibre
*Resistenza alla frantumazione e flessibilità
*Il rivestimento in PE protegge il cavo dalle radiazioni ultraviolette
*Per garantire l'impermeabilità del cavo si adottano le seguenti misure:
*Cavi di acciaio utilizzati come elemento di resistenza centrale
*Composto di riempimento di tubi sciolti e riempimento del 100% del nucleo del cavo
*Nastro di alluminio resistente all'umidità
Dettagli della costruzione del cavo
| Numero di fibre | 2~144 core | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | Materiale | Cavi in acciaio/FRP/FRP con copertura PE | ||||||
| dimensione | 1.5 mm~2.0 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Riempimento di tubi | Composti di riempimento dei tubi | |||||||
| Armature | Materiale | Nastro di alluminio/acciaio | ||||||
| Involucro esterno | materiale | PE,HDPE | ||||||
| diametro | 10,70 ± 0,2 mm | |||||||
Colore della fibra
|
Numero di fibre 12 nuclei per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. Per il colore nero non è necessario contrassegnare il tracciante nero, utilizzeremo invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 2 core a 36 core | 100,0±0,5 mm | 90±5 kg/km | |||||
| 39 core a 72 core | 10.2±0,5 mm | 95±5 kg/km | |||||
| 74 core a 96 core | 12 ± 0,5 mm | 135±5 kg/km | |||||
| 98 core a 120 core | 14±0,5 mm | 145±5 kg/km | |||||
| 122 core a 144 core | 16±0,5 mm | 204±5 kg/km | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 20D | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A lungo termine | 600 | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A breve termine | 1500 | |||||
| Carico di schiacciamento (N/100 mm) | A lungo termine | 300 | |||||
| Carico di schiacciamento (N/100 mm) | a breve termine | 1000 | |||||
| Operazione temperatura (°C) |
-40+75 | ||||||
| Installazione temperatura ((°C) |
-15 + 60 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
