GYXTC8Y Cavo a fibra ottica a tubo libero centrale
Descrizione

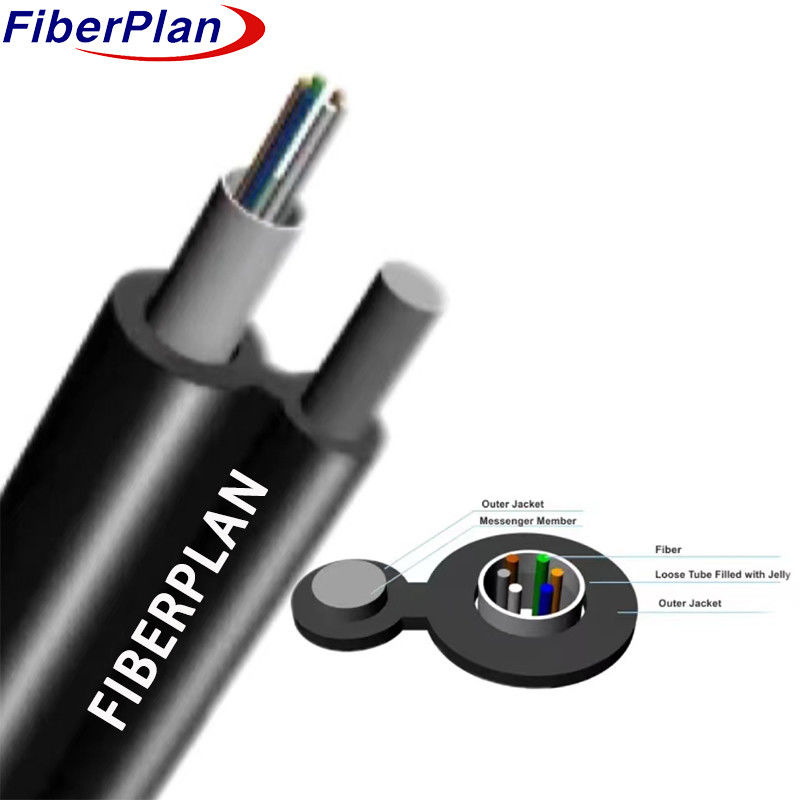

Le fibre sono contenute in un tubo di plastica rigido e riempito di un composto impermeabile.
Questa parte del cavo, insieme ai fili che forniscono il supporto, è racchiusa in una guaina in PE, formando una f-
Struttura di igure 8.
Applicazione
1 Per installazioni all'aperto.
2 Ideale per l'implementazione aerea e in condotta.
3 Facilita le comunicazioni su lunga distanza e in rete locale.
Caratteristica
1 La progettazione del tubo sciolto garantisce prestazioni affidabili.
2 La resistenza non metallica offre eccellenti proprietà anti-elettromagnetiche.
3 Dimostra una resistenza meccanica e ambientale superiore.
4 Flessibile e flessibile con buone prestazioni.
5 Leggere e di piccolo diametro, facilita l'installazione.
Dettagli della costruzione del cavo
| Conteggio di fibre |
2F-24F |
| Tubo sciolto |
Materiale |
PBT |
Diametro |
2.8 mm |
| Riempimento di tubi |
Matteio |
Miscela di riempimento |
| Sistema di blocco dell'acqua |
Materiale |
Nastro ad acqua / Gel di riempimento |
| Membro della forza mentale |
Matteio |
Fuoco di acciaio |
Dimensione |
1.4 mm |
| Gallo |
Matteio |
PE |
Dimensione
(h*w) |
1.5 mm*1.0 mm |
| Guarnizione esterna |
Materiale |
PE |
Colore |
nero |
| Diametro |
3.8*6.5-12
(± 0,5) mm |
Spessore |
10,6 ± 0,05 mm |
Caratteristiche meccaniche e ambientali del cavo
| Resistenza alla trazione |
A lungo termine |
600N |
| A breve termine |
1500 N |
| Carico di schiacciamento |
A lungo termine |
300N/100mm |
| A breve termine |
1000N/100mm |
| Raggio di piegatura |
Dinamica |
20D |
| Staticità |
10D |
| Temperatura di installazione |
-10°C+60°C |
| Temperatura di conservazione |
-40°C+70°C |
Caratteristiche delle fibre
| Tipo di fibra |
Unità |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Condizione |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Attenuazione |
dB/km |
≤ 0,36/0.24 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diametro del rivestimento |
- Sì. |
125 ± 0.3 |
125 ± 0.5 |
125 ± 0.3 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242±6 |
242±6 |
242±6 |
