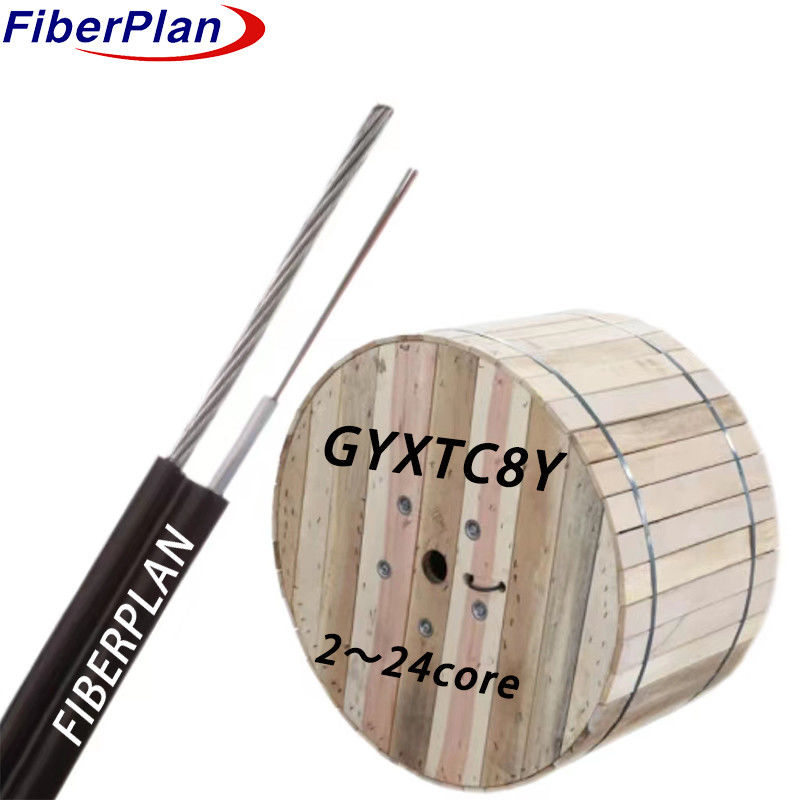

GYXTC8Y Cavo a fibra ottica aereo con progetto centrale a tubo sciolto
Descrizione
Il cavo è costituito da fibre contenute all'interno di un tubo di plastica a modulo elevato, riempito di un composto impermeabile.
Accompagnato da fili di supporto, questo gruppo è racchiuso in una guaina PE, formando una struttura a figura 8.
Applicazione
1 Progettato per l'uso all'aperto, garantendo la durata.
2 Compatibile con i metodi di installazione aerea e in condotta.
3 Ideale per comunicazioni a lunga distanza e in rete locale.
Caratteristica
1 Prestazioni dimostrate con la prova del progetto del tubo sciolto.
2 La resistenza non metallica garantisce un'eccezionale capacità antimagnetico.
3 Straordinaria resistenza meccanica e ambientale.
4 Offre eccellente flessibilità e prestazioni di piegatura.
5 Leggere con un piccolo diametro esterno, che facilita l'installazione.
Dettagli della costruzione del cavo
| Conteggio di fibre |
2F-24F |
| Tubo sciolto |
Materiale |
PBT |
Diametro |
2.8 mm |
| Riempimento di tubi |
Matteio |
Miscela di riempimento |
| Sistema di blocco dell'acqua |
Materiale |
Nastro ad acqua / Gel di riempimento |
| Membro della forza mentale |
Matteio |
Fuoco di acciaio |
Dimensione |
1.4 mm |
| Gallo |
Matteio |
PE |
Dimensione
(h*w) |
1.5 mm*1.0 mm |
| Guarnizione esterna |
Materiale |
PE |
Colore |
nero |
| Diametro |
3.8*6.5-12
(± 0,5) mm |
Spessore |
10,6 ± 0,05 mm |
Caratteristiche meccaniche e ambientali del cavo
| Resistenza alla trazione |
A lungo termine |
600N |
| A breve termine |
1500 N |
| Carico di schiacciamento |
A lungo termine |
300N/100mm |
| A breve termine |
1000N/100mm |
| Raggio di piegatura |
Dinamica |
20D |
| Staticità |
10D |
| Temperatura di installazione |
-10°C+60°C |
| Temperatura di conservazione |
-40°C+70°C |
Caratteristiche delle fibre
| Tipo di fibra |
Unità |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Condizione |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Attenuazione |
dB/km |
≤ 0,36/0.24 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diametro del rivestimento |
- Sì. |
125 ± 0.3 |
125 ± 0.5 |
125 ± 0.3 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242±6 |
242±6 |
242±6 |
