Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYXTW |

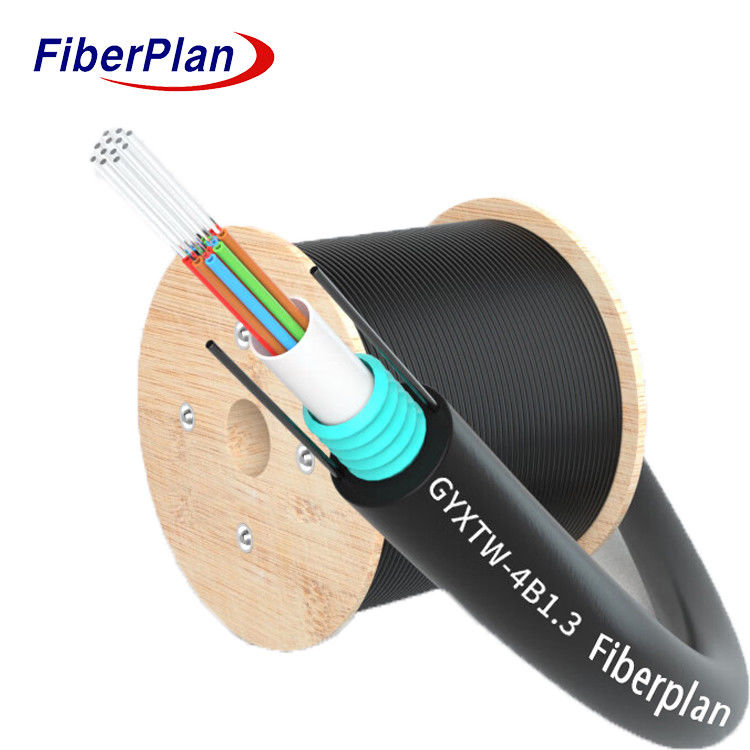

GYXTW fili di acciaio paralleli di rinforzo dell'installazione aerea
Descrizione
le fibre sono inserite in un tubo di plastica a modulo elevato, confezionato con un composto di riempimento impermeabile
Questo tubo viene poi avvolto in nastro ondulato di acciaio, rivestito di un materiale impermeabilizzante per garantire la sicurezza di un'acciaiolare.
Due fili di acciaio paralleli fiancheggiano i lati di questa configurazione, e il cavo è infine rivestito
con una guaina di polietilene (PE).
Applicazione
La presente specifica delinea i requisiti fondamentali per un cavo esterno a tubo libero centrale progettato
per gli impianti aerei o per i condotti.
Caratteristiche
1 Una robusta resistenza meccanica e alla temperatura garantisce la durata.
2 Tubo sciolto resistente all' idrolisi e ad alta resistenza per una maggiore durata.
3 Un composto specializzato per riempire i tubi fornisce una protezione fondamentale alle fibre.
4 Offre eccezionale resistenza alla frantumazione e flessibilità.
5 Incorpora fili di acciaio paralleli per una resistenza alla trazione superiore.
6 Dispone di un design compatto e leggero per un'installazione facile.
Dettagli della costruzione del cavo
| Numero di fibre | 1 ~ 24 nuclei | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Riempimento di tubi | Composti di riempimento dei tubi | |||||||
| Fuoco di acciaio | dimensione | 0.8 mm | ||||||
| Numero | 2 | |||||||
| Involucro esterno | materiale | PE,HDPE,LDPE | ||||||
| diametro | 10,8 ± 0,2 mm | |||||||
Colore della fibra
| Numero di fibre per tubo 8cori |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. Per il colore nero non è necessario contrassegnare il tracciante nero, utilizzeremo invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 1 ~ 24 | 80,0 mm + 0,3 mm | 65 kg/km+-10 kg | |||||
| Intervallo di temperatura | -40+70 | - Sì, signore. | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 20D | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A lungo termine | 1200 | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A breve termine | 1500 | |||||
| Operazione temperatura (°C) |
-40+70 | ||||||
| Installazione temperatura ((°C) |
-20+60 | ||||||
| Temperatura di conservazione (°C) |
-40+70 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
