Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFXTY |
Peso leggero Cavo in fibra ottica a tubo libero centrale con due rinforzi in FRP
GYFXTY
Descrizione
La fibra ottica è collocata in un tubo di plastica ad alto modulo, riempito con un composto resistente all'acqua.
Due componenti paralleli in FRP (Fibre Reinforced Plastic) sono
Infine, il cavo è racchiuso da una guaina di polietilene (PE) per la protezione.
Applicazione
Destinato ad installazioni aeree o di condotti.
Caratteristiche
* Dimostra eccellenti prestazioni meccaniche e di temperatura.
* E' caratterizzato da un tubo rigido e resistente all'idrolisi.
* Utilizza un composto di riempimento di tubi specializzato per garantire la protezione delle fibre critiche.
* Mostra resistenza alla frantumazione e flessibilità.
* Incorpora FRP per una maggiore resistenza alla trazione.
* Si vanta di un piccolo diametro, un design leggero per un'installazione facile e facile da usare.

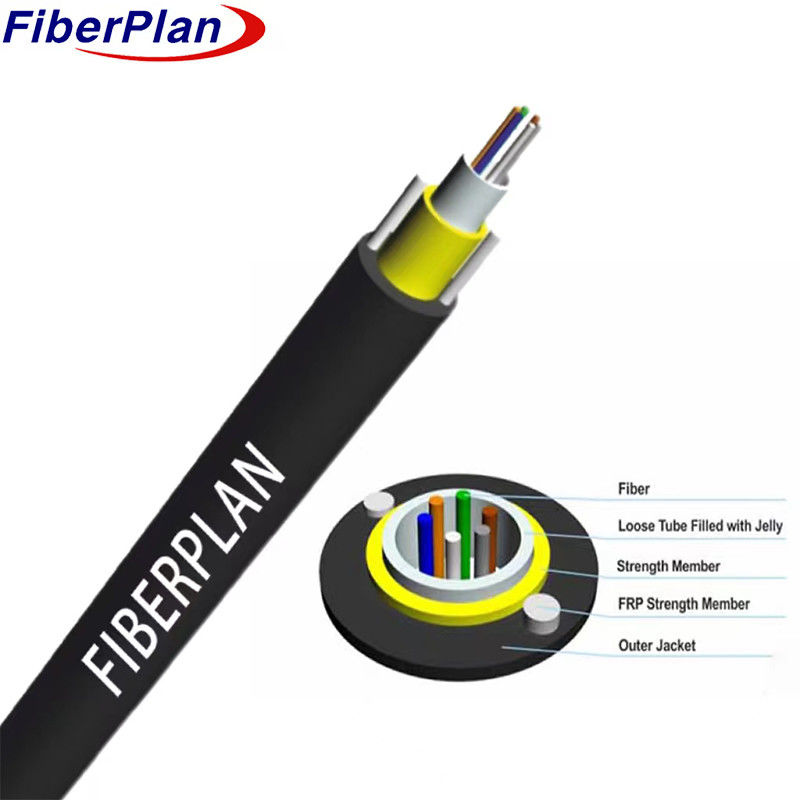

Dettagli della struttura
| Conteggio di fibre | 2F-24F | ||||||
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Diametro | 20,6 ± 0,1 mm | Spessore | 0.5±0,05 mm | ||||
| Membro della forza | Materiale | FRP | Diametro | Φ1,0 mm | |||
| Involucro esterno | Materiale | MDPE | Colore | Nero | |||
| Diametro | 7.1 ± 0,5 mm | Spessore | 2.0±0.2 mm | ||||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 400N | |||||
| A breve termine (n) | 800N | ||||||
| Carico di schiacciamento | A lungo termine | 300N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Performance delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.2 | 125 ± 0.2 | 125 ± 0.2 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±6 | 242±6 | 242±6 | |||
