Cavo ad fibra ottica ADSS rinforzato con filato di Kevlar a doppia guaina
Descrizione

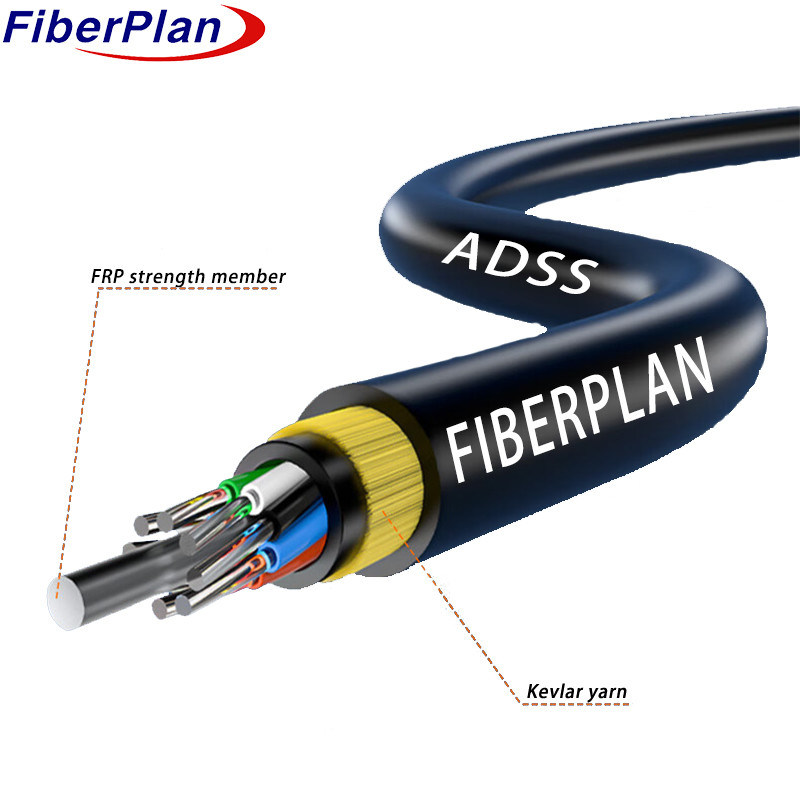

Il cavo ADSS (All-Dielectric Self-Supporting) è costituito da fili di tubo allentati.
tubi di plastica di modulo pieno di un composto resistente all'acqua.
attorno a un elemento di resistenza centrale non metallico realizzato in FRP (Fibra rinforzata di plastica), creando una
Il nucleo è riempito da un composto di riempimento e coperto da un sottile polietilene (PE) interno
Successivamente, viene applicato uno strato di filati di aramide sul rivestimento interno per il rinforzo.
Infine, il cavo è completato con un involucro esterno in polietilene (PE) o anti-tracking (AT).
Applicazione
1 La progettazione dei cavi ADSS tiene conto delle condizioni in tempo reale delle linee aeree elettriche.
La guaina esterna 2 PE è utilizzata per linee elettriche sotto i 110 kV, mentre la guaina esterna AT è utilizzata per le linee elettriche a 110 kV e 110 kV.
sopra.
3 La progettazione specifica della quantità di aramid e del processo di stratificazione soddisfa efficacemente i vari requisiti di span.
Caratteristiche
1 Consente l'installazione senza la necessità di spegnere l'alimentazione.
2 Leggera e di piccolo diametro, riducendo lo stress causato da ghiaccio, vento, carichi della torre e di appoggio.
3 Progettato per una durata di 30 anni.
4 Dimostra una forte resistenza alla trazione e una resistenza alle temperature per prestazioni affidabili.
Dettagli della costruzione del cavo
| Numero di fibre | 24-144 nucleo | |||||||
| Corde di riempimento | 2.0 mm | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | materiale | FRP/FRP con PE | ||||||
| dimensione | 2.1 mm | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| riempitore | Tubo in PP/tubo in PVC | |||||||
| Involucro interno | materiale | PE | ||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 mm (esterno/interno) | |||||||
| Involucro esterno | materiale | PE/HDPE | ||||||
| diametro | 11 ± 0,2 mm | |||||||
Colore della fibra
|
Numero di fibre 8 nuclei per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | Peso | |||||
| 2 core a 60 core | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 core | 13 ± 0,2 mm | 190 ± 3 kg/km | |||||
| 96 core | 14.5 ± 0,2 mm | 220 ± 3 kg/km | |||||
| 144 nucleo | 16.5 ± 0,2 mm | 240±3 kg/km | |||||
| Tensione di lavoro massima giornaliera | 88 kN | ||||||
| Tensione di lavoro ammissibile | 32.7KN | ||||||
| Modulo di elasticità | 37KN/mm2 | ||||||
| Radius di piegatura min ((mm) | Operazione | 240 mm | |||||
| Installazione | 390 mm | ||||||
| Carico aggiuntivo | Carico aggiuntivo 0,5% ~ 0,7% | ||||||
| Ghiaccio | 5 mm | ||||||
| Velocità del vento | 35 m/s | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.4 | 9.2±0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.8 | 10.4±0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
