Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYTC8S |

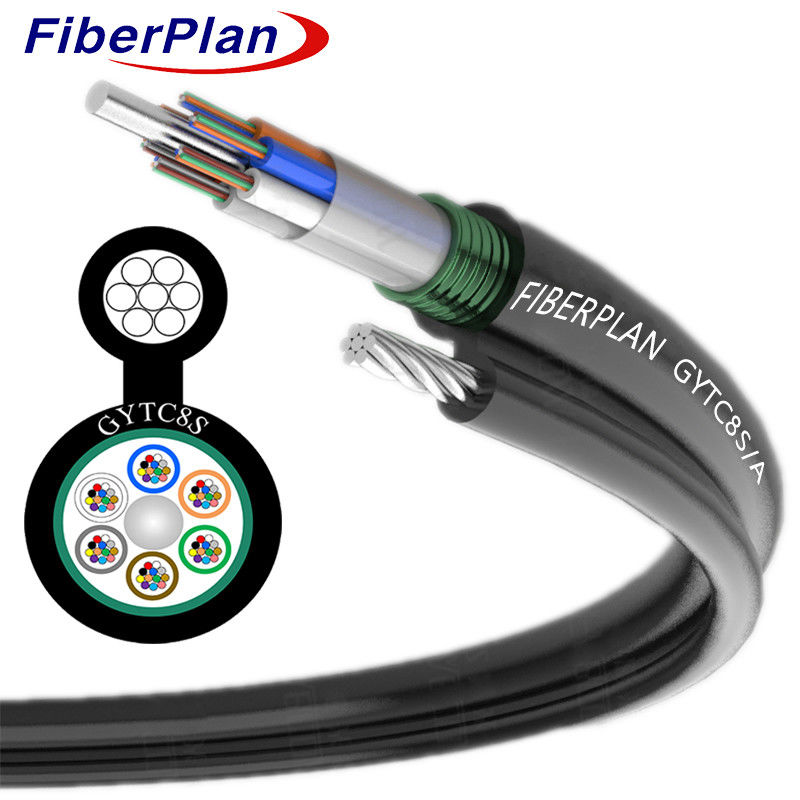

GYTC8S Figura 8 Cavo in fibra ottica aereo autoappoggiante
Descrizione
Questo cavo ha fibre all'interno di un tubo di plastica ad alto modulo riempito di un composto resistente all'acqua.
Un filo d'acciaio nel nucleo funge da elemento di resistenza metallica.
Dopo aver applicato il PSP intorno al nucleo, questa sezione, accompagnata da un cavo circolare
Il dispositivo, con i fili per il supporto, è racchiuso in una guaina di polietilene (PE), creando una struttura a figura 8.
per gli impianti aerei autosostenuti, questo cavo fornisce prestazioni affidabili in tali installazioni.
Applicazione
1 Progettato per installazioni aeree e di condotte, si adatta perfettamente a questi metodi.
2 Disponibile per la distribuzione all'aperto, garantendo la durata in vari ambienti.
3 Supporta sia le connessioni a lunga distanza che le comunicazioni in rete locale, offrendo una connessione versatile
Opzioni per la vita privata.
Caratteristiche
1 Dimostra una robusta resistenza meccanica e resistenza alle temperature.
2 Il design di tubi sciolti resistenti all'idrolisi di alta resistenza garantisce la durata.
3 Un composto specializzato di riempimento dei tubi fornisce una protezione critica delle fibre.
4 Bilanci di resistenza alla frantumazione con flessibilità per un uso versatile.
La guaina in PE 5 protegge il cavo dalle radiazioni UV dannose, migliorando la longevità.
Dettagli della costruzione del cavo
| Numero di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Fabbricazione | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diametro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Spessore del tubo libero (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diametro esterno (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Spessore della guaina esterna (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Blocco dell'acqua sistema |
Materiale | Gel di riempimento / nastro ad acqua | |||||
| Forza centrale membro |
Materiale | FRP | Diametro | 1.4 ((6-48) 2.0(72-144) |
|||
| Forza mentale membro |
Materiale | Fabbricazione a partire da materie tessili | Tipo | 1.0 mm*7 | |||
| Armatura | Materiale | Nastro di alluminio | |||||
| Gallo | Materiale | PE | Dimensione (altezza*peso) |
2.5*1,5 mm | |||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
Caratteristiche meccaniche e ambientali del cavo
| Resistenza alla trazione | A lungo termine ((N) | 3000N | |||||
| A breve termine (n) | 7000N | ||||||
| Carico di schiacciamento | A lungo termine ((N) | 300N/100mm | |||||
| A breve termine (n) | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±6 | 242±6 | 242±6 | |||
