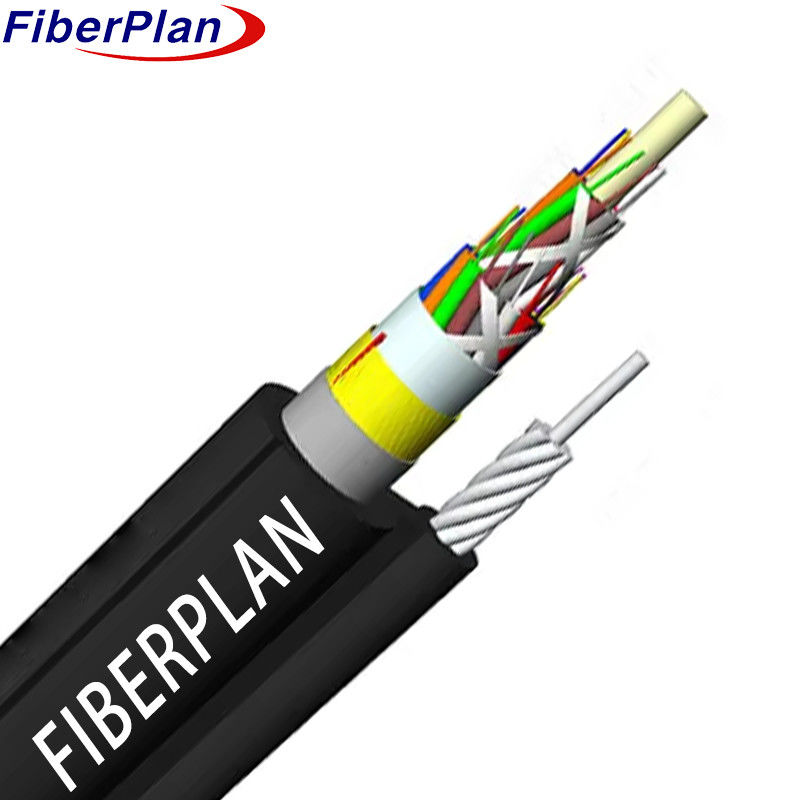

GYFTC8A, antenna di rinforzo ad alte prestazioni autoportante
Descrizione
Il cavo è costituito da fibre di 250 μm collocate all'interno di tubi di plastica ad alta resistenza riempiti con un dispositivo impermeabile
Questi tubi, riempiti con un composto impermeabile per bloccare l'acqua longitudinale, sono avvolti
Infine, il sistema di controllo delle emissioni di gas di scarico è dotato di un sistema di controllo delle emissioni di gas di scarico, il quale è dotato di un sistema di controllo delle emissioni di gas di scarico.
di etilene (PE), creando una struttura a figura 8.
Applicazione
1 Progettato per l'uso all'aperto, garantendo la durata in varie condizioni.
2 Supporta efficacemente le esigenze di comunicazione sia su lunghe distanze che su rete locale.
Caratteristica
1 Dimostra dispersione e attenuazione minime per una trasmissione efficiente del segnale.
2 Una progettazione rigorosa e un controllo preciso della lunghezza della fibra, unitamente a un'esplicita stratificazione, forniscono una resistenza eccezionale.
durabilità chimica e ambientale.
3 possiede forti capacità di interferenza anti-elettromagnetica.
4 Caratterizzato da un piccolo diametro, un design leggero, una struttura autosostenente e un'installazione facile.
Dettagli della struttura
| Conteggio di fibre |
12F |
| Fibra SM |
Tipo di fibra |
G652D |
Concentrazione centrale
errore di tricicità
|
≤ 0,5 mm |
| MFD |
80,6 ‰ 9,8 mm |
rivestimento
non circolarizzazione |
≤ 0,68% |
| Diametro del rivestimento |
125±0,7um |
Colore della fibra |
12 colori
|
| Buffer sciolto |
Materiale |
PBT |
Colore |
3 colori |
| Diametro |
20,0±0,04 mm |
Spessore |
00,4 ± 0,04 mm |
| Barre di riempimento |
Materiale |
PP |
Colore |
Bianco |
| Diametro |
2.0 |
Quota |
2 |
| Membro della forza |
Diametro |
FRP |
Diametro |
Φ2,0 mm |
| Cavi autoportanti |
Diametro |
di acciaio galvanizzato |
Diametro |
1.2*7-3.6 mm |
| Gallo |
Spessore |
2X2,5 ((+/-0,4) mm |
| Sistema di blocco dell'acqua |
Diametro |
nastro ad acqua |
| Armatura |
Diametro |
Nastro di alluminio |
| Involucro esterno |
Diametro |
PE |
Colore |
Blocco |
| Diametro |
6.6 ((±0.2) mm × 11.5 ((±0.4) mm |
Spessore |
20,0 ± 0,1 mm |
Prestazioni meccaniche e ambientali
| Resistenza alla trazione |
- Max, ti prego. |
5000N |
| carico di schiacciamento |
- Max, ti prego. |
1000N/100mm |
| Raggio di piegatura |
Dinamica |
20D |
| Staticità |
10D |
| Temperatura |
-20°C+70°C |
Performance delle fibre
| Stile in fibra |
Unità |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Condizione |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Attenuazione |
dB/km |
≤ 0,36/0.22 |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| Diametro del rivestimento |
- Sì. |
125 ± 0.8 |
125 ± 0.8 |
125 ± 0.8 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242±6 |
242±6 |
242±6 |
