| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYTY53 |

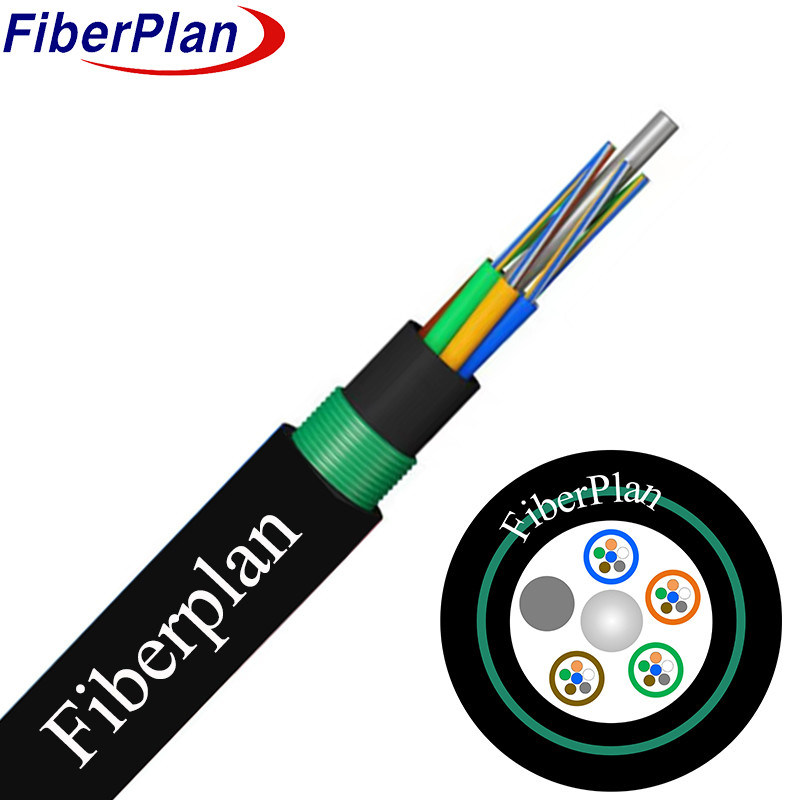

Forte doppio guarnizione blindata ad alta resistenza GYTY53
Descrizione
La configurazione del cavo consiste in fibre alloggiate all'interno di un tubo flessibile di plastica ad alta resistenza, riempito
Il nucleo è costituito da un filo d'acciaio, talvolta rivestito di polietilene.
per i cavi con un numero di fibre più elevato, che funge da elemento di resistenza metallica.
I tubi e i riempitivi sono stratificati per formare un nucleo circolare compatto.
il nucleo viene riempito con il composto di riempimento e coperto da una sottile guaina interna in PE.
applicato longitudinalmente sulla guaina interna, completando il cavo con una guaina esterna protettiva in PE.
Applicazione
1 Disponibile per la distribuzione all'aria aperta, garantendo la durata in varie condizioni.
2 Compatibile con impianti aerei, di condotta e di sepoltura diretta.
3 Progettato per le esigenze di comunicazione di rete sia a lunga distanza che a livello locale.
Caratteristica
1 Eccellente resistenza meccanica e resistenza alle temperature.
2 Costruzione di tubi sciolti resistenti all'idrolisi ad alta resistenza.
3 Un composto specializzato di riempimento dei tubi garantisce una protezione critica delle fibre.
4 Bilanci di resistenza alla frantumazione con flessibilità per un uso versatile.
5 Garantisce l'idrotermità attraverso misure multiple:
* Forza centrale fornita da filo d'acciaio.
* Riempimento completo del nucleo del cavo con composto di riempimento del tubo.
* Barriera antiumidità APL.
* Strato PSP per una maggiore resistenza all'umidità.
* Materiale impermeabile per una maggiore protezione.
Dettagli della struttura
| NO. di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Fabbricazione | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diametro del tubo sciolto (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diametro interno della guaina (± 0,2 mm) | 7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diametro esterno (± 0,5 mm) | 12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Spessore del diametro esterno (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Barre di riempimento | Materiale | PP | Colore | Nero | |||
| Riempimento di tubi | Materiale | Miscela di riempimento | |||||
| Membro della forza centrale | Materiale | FRP | Diametro | 2.0 mm | |||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua / Gel di riempimento | |||||
| Corde da strappare | Quota | 2 pezzi | Colore | Bianco | |||
| Involucro interno | Materiale | PE | Colore | Nero | |||
| Armatura | Materiale | nastri di acciaio ondulato | |||||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 1000N | |||||
| A breve termine (n) | 3000N | ||||||
| Carico di schiacciamento | A lungo termine | 3000N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±6 | 242±6 | 242±6 | |||
