Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTY53 |

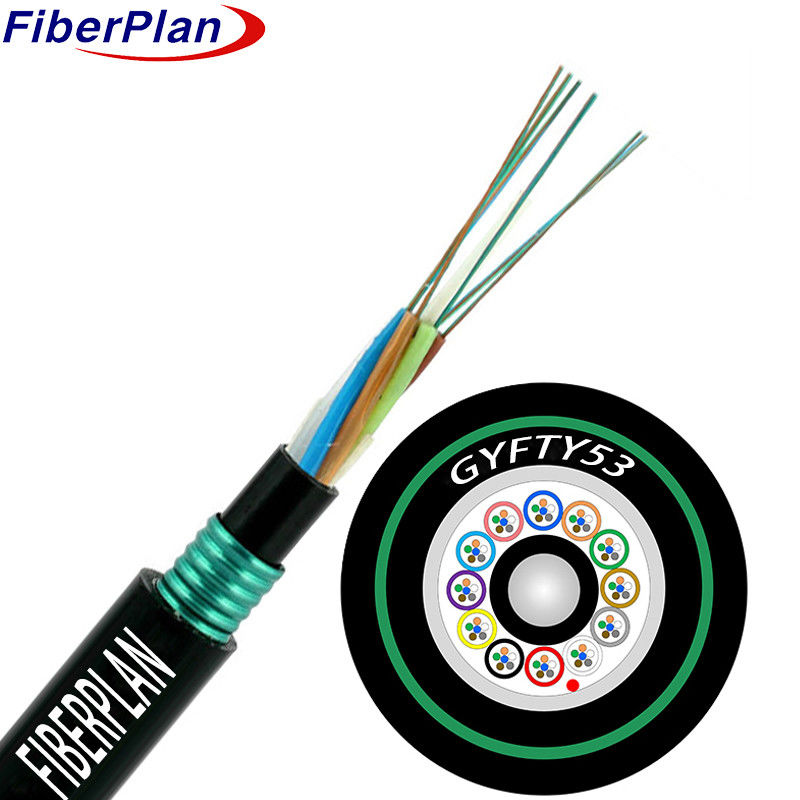

Utilizzare all'aperto con protezione anti-roditori per sepoltura diretta GYFTY53
Descrizione
La struttura del cavo è costituita da fibre contenute in un tubo di plastica ad alta resistenza, riempito da un composto resistente all'acqua.
Al centro, una plastica rinforzata da fibre (FRP), talvolta avvolta in polietilene (PE) per cavi ad alto numero di fibre,
I tubi e i riempitivi sono avvolti attorno a questo elemento di resistenza, formando una co-
Questo nucleo è protetto dalla penetrazione dell'acqua da un nastro ad acqua, coperto da un sottile
In seguito viene applicato un strato di PSP longitudinalmente sulla guaina interna e il cavo viene
per una protezione aggiuntiva.
Applicazione
★ Progettato per la distribuzione all'aperto e la sepoltura diretta, garantendo la durata in varie condizioni.
★ Su misura per sistemi di trasmissione di potenza a tronco, ottimizzando l'efficienza del trasferimento di energia.
★ Ideale per l'accesso e le reti locali in aree con elevate interferenze elettromagnetiche, garantendo una connettività affidabile
In un ambiente difficile.
Caratteristica
1 Robusta resistenza meccanica e stabilità a temperatura.
2 Costruzione di tubi sciolti resistenti all'idrolisi.
3 Protezione critica delle fibre garantita da un composto di riempimento specializzato per tubi.
4 Bilanci di resistenza alla frantumazione con flessibilità per un uso versatile.
5 Core del cavo completamente riempito con composto di riempimento di tubo allentato per una maggiore protezione.
6 Strato PSP che rafforza la resistenza all'umidità per una maggiore durata.
Dettagli della struttura
| NO. di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Fabbricazione | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diametro del tubo sciolto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diametro interno della guaina (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diametro esterno (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Spessore del diametro esterno (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Barre di riempimento | Materiale | PP | Colore | Nero | |||
| Riempimento di tubi | Materiale | Miscela di riempimento | |||||
| Membro della forza centrale | Materiale | FRP | Diametro | 2.0 mm | |||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua / Gel di riempimento | |||||
| Corde da strappare | Quota | 2 pezzi | Colore | Bianco | |||
| Involucro interno | Materiale | PE | Colore | Nero | |||
| Armatura | Materiale | nastri di acciaio ondulato | |||||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 1000N | |||||
| A breve termine (n) | 3000N | ||||||
| Carico di schiacciamento | A lungo termine | 3000N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±3 | 242±3 | 242±3 | |||
