Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTA53 |

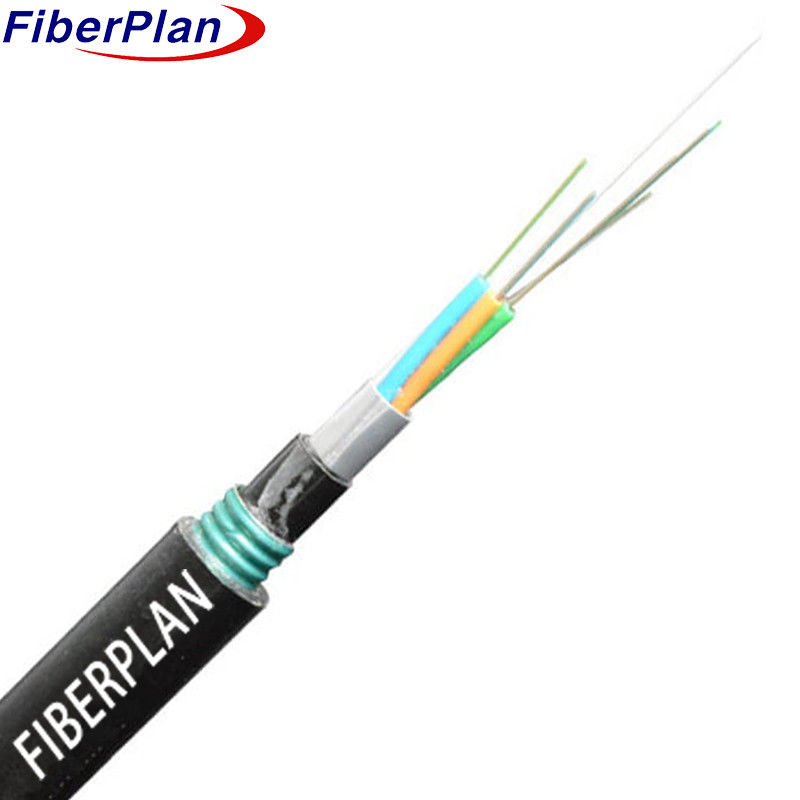

12C SM MM G652D Cavo in fibra ottica multimodo esterno a sepoltura diretta GYFTA53
Descrizione
Questo cavo in fibra ottica utilizza un tubo di alta resistenza e larghezza per ospitare le fibre da 250 μm all'interno di un modulo ad alta resistenza.
Questi tubi sono riempiti con un composto impermeabile e circondati da una struttura non metallica di FRP.
I tubi e i riempitivi formano una struttura di cavi compatta.
Per proteggere il cavo dall'ingresso dell'acqua, viene applicato un laminato di polietilene di alluminio (APL) intorno al cavo
Successivamente viene aggiunto un sottile rivestimento interno in PE, rinforzato con uno strato di filati di kevlar per aumentare la temperatura.
Il livello finale del cavo comprende un PSP applicato longitudinalmente per la resistenza all'umidità ed è
avvolto in un involucro esterno in PE per una protezione globale.
Applicazione
1 Ideale per l'uso all'aperto, compresi gli impianti di sepoltura diretta.
2 Adatto ai sistemi di trasmissione di potenza del tronco.
3 Progettato per l'accesso e le reti locali in aree ad alta interferenza elettromagnetica.
Caratteristica
1 Robuste prestazioni meccaniche e di temperatura, garantendo affidabilità in condizioni variabili.
2 Un composto specializzato per riempire i tubi protegge le fibre in modo cruciale.
3 bilancia la resistenza alla frantumazione con flessibilità per un'installazione versatile.
4 L'applicazione di PSP aumenta la resistenza all'umidità, migliorando la durata del cavo.
Dettagli della struttura
| NO. di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Fabbricazione | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diametro del tubo sciolto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diametro interno della guaina (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diametro esterno (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Spessore del diametro esterno (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Barre di riempimento | Materiale | PP | Colore | Nero | |||
| Riempimento di tubi | Materiale | Miscela di riempimento | |||||
| Membro della forza centrale | Materiale | FRP | Diametro | 2.0 mm | |||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua / Gel di riempimento | |||||
| Corde da strappare | Quota | 2 pezzi | Colore | Bianco | |||
| Involucro interno | Materiale | PE | Colore | Nero | |||
| Armatura | Materiale | nastri di acciaio ondulato | |||||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 1000N | |||||
| A breve termine (n) | 3000N | ||||||
| Carico di schiacciamento | A lungo termine | 3000N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±3 | 242±3 | 242±3 | |||
