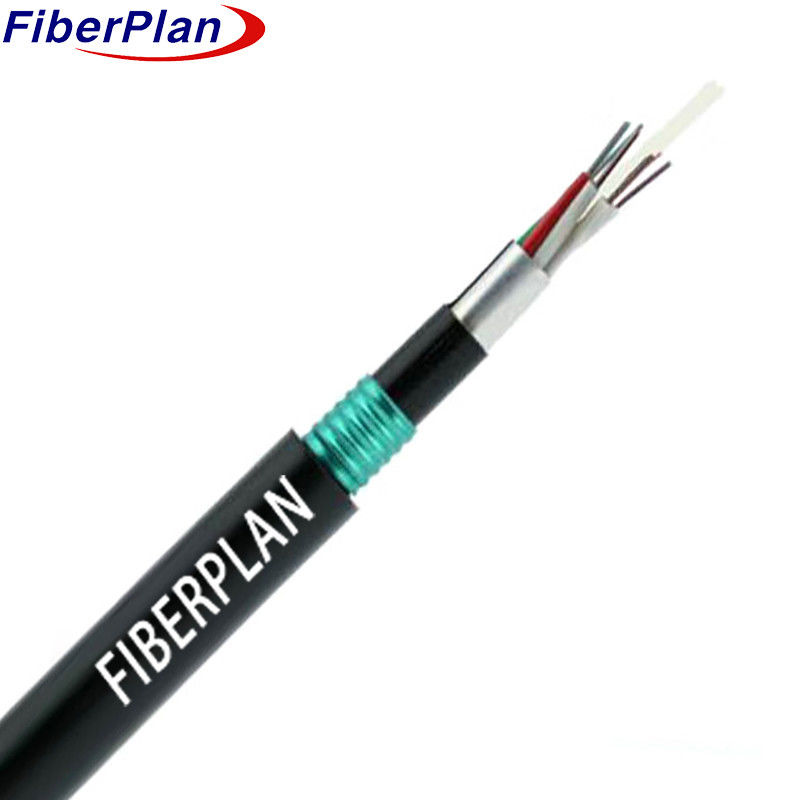

Cable blindato esterno ad alto modulo tubo di plastica a sfusione GYFTA53
Descrizione
Le fibre da 250 μm sono collocate in un tubo di plastica ad alto modulo riempito con un composto resistente all'acqua.
Un nucleo di FRP non metallico funge da elemento centrale di resistenza, attorno al quale i tubi e i riempitivi sono
Un strato di APL protegge il nucleo dall'acqua, seguito da un sottile PE
Il filo Kevlar aumenta la resistenza alla trazione, è coperto da uno strato di PSP e rifinito con un rivestimento esterno in PE
- La guaina.
Applicazione
1 Ideale per l'uso all'aperto, compresi gli impianti di sepoltura diretta.
2 Adatto ai sistemi di trasmissione di potenza del tronco.
3 Progettato per l'accesso e le reti locali in aree ad alta interferenza elettromagnetica.
Caratteristica
1 Eccellente resistenza meccanica e alla temperatura.
2 Un composto specializzato per riempire i tubi assicura la protezione delle fibre vitali.
3 Le bilanci schiacciano la resistenza con flessibilità.
4 Lo strato PSP migliora la resistenza all'umidità per una maggiore durata.
Dettagli della struttura
| NO. di fibre |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Numero di tubi |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| fibre per tubo |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Fabbricazione |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Diametro del tubo sciolto
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Diametro interno della guaina
(± 0,2 mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Diametro esterno
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Spessore del diametro esterno
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Tubo sciolto |
Materiale |
PBT |
Colore |
Spettro standard |
| Barre di riempimento |
Materiale |
PP |
Colore |
Nero |
| Riempimento di tubi |
Materiale |
Miscela di riempimento |
| Membro della forza centrale |
Materiale |
FRP |
Diametro |
2.0 mm |
| Sistema di blocco dell'acqua |
Materiale |
Nastro ad acqua / Gel di riempimento |
| Corde da strappare |
Quota |
2 pezzi |
Colore |
Bianco |
| Involucro interno |
Materiale |
PE |
Colore |
Nero |
| Armatura |
Materiale |
nastri di acciaio ondulato |
| Involucro esterno |
Materiale |
PE |
Colore |
Nero |
Prestazioni meccaniche e ambientali
| Resistenza alla trazione |
A lungo termine ((N) |
1000N |
| A breve termine (n) |
3000N |
| Carico di schiacciamento |
A lungo termine |
3000N/100mm |
| A breve termine |
1000N/100mm |
| Raggio di piegatura |
Dinamica |
20D |
| Staticità |
10D |
| Temperatura di installazione |
-10°C+60°C |
| Temperatura di conservazione |
-40°C+70°C |
Caratteristiche delle fibre
| Tipo di fibra |
Unità |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Condizione |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Attenuazione |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diametro del rivestimento |
- Sì. |
125 ± 0.3 |
125 ± 0.3 |
125 ± 0.3 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242±3 |
242±3 |
242±3 |
