Cavo di auto-appoggio completamente dielettrico
>
|
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | ADSS |
Cavo ad acqua e resistente alle fratture in fibra ottica ADSS per uso esterno
Descrizione

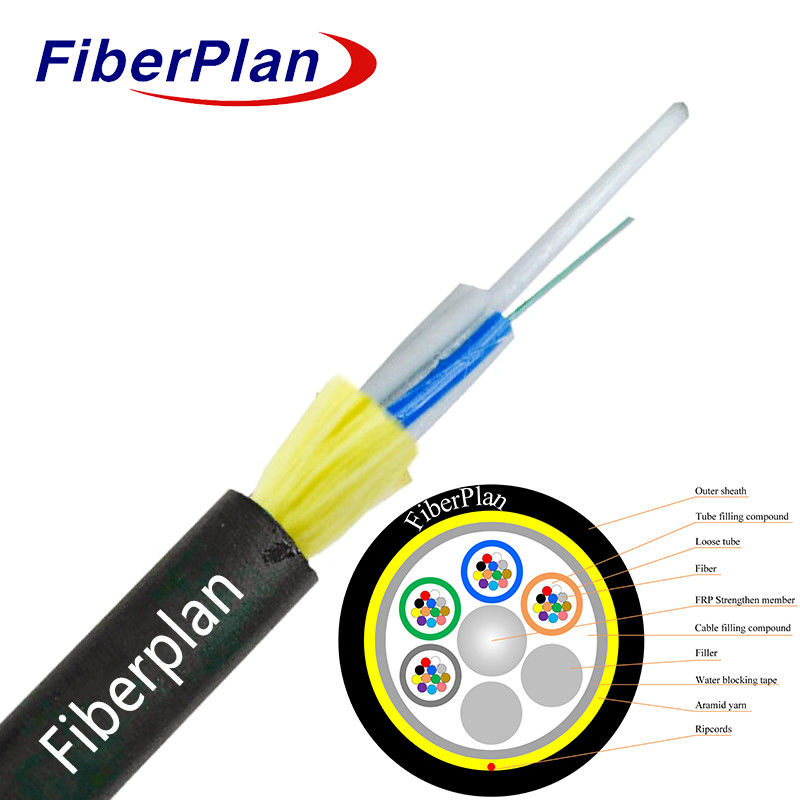

La progettazione del cavo dà la priorità alla protezione delle fibre racchiudendole all'interno di un tubo libero di plastica ad alto modulo fortificato
Questa disposizione garantisce l'isolamento contro l'umidità, salvaguardando il
Per rafforzare ulteriormente il cavo, un strato di Kevlar viene avvolto intorno al tubo, migliorandone la resistenza complessiva e
In aggiunta alle sue caratteristiche impermeabilizzanti, un materiale impermeabilizzante mantiene la compattezza del cavo
Infine, il cavo è avvolto in una guaina di polietilene (PE), che offre una protezione
- un ulteriore strato di protezione e un rafforzamento della sua resistenza ai fattori ambientali esterni.
Applicazione
La specifica stabilisce i requisiti fondamentali per un sistema monocamicia autoportante completamente dielettrico (ADSS)
cavi destinati ad installazioni aeree o di condotti.
Caratteristiche
1 Funzionamento meccanico e a temperatura affidabile: garantisce una funzionalità costante a diverse temperature
Le caratteristiche di questo sistema sono le seguenti:
2 Tubo sciolto resistente all'idrolisi ad alta resistenza: utilizza un tubo resistente all'idrolisi, garantendo
prestazioni prolungate anche in condizioni umide.
3 Compound di riempimento di tubi specializzato: fornisce una protezione essenziale alle fibre chiuse, migliorando la loro durata.
capacità e prestazioni.
4 Combinazione di resistenza alla frantumazione e flessibilità: bilancia la resistenza alla pressione con la flessibilità, consentendo la versatilità
installazione senza compromettere la durata.
5 Maggiore resistenza alla trazione con fili in acciaio paralleli: rafforza la resistenza alla trazione utilizzando due fili paralleli
fili d'acciaio.
6 Progettazione compatta e leggera: progettata per un'installazione facile e user-friendly a causa del suo peso e della facilità di utilizzo.
struttura compatta.
Dettagli della costruzione del cavo
| Numero di fibre | 2-144 nucleo | |||||||
| Barriera di umidità | Nastro antiacqua | |||||||
| Tubi sciolti e elementi di riempimento | materiale | PBT | ||||||
| diametro | 2.2mmF±0.2 mm | |||||||
| Membro della forza centrale | materiale | FRP | ||||||
| dimensione | 2.0 mm±0.2 mm | |||||||
| Fabbricazione a partire da fili | Fabbricazione a partire da fibre sintetiche | |||||||
| Spano | 50 m-150 m | |||||||
| Diametro complessivo del cavo | 15.0 mm±0.4 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Peso del cavo per km | 65 kg/km | |||||||
| Involucro esterno | materiale | PE | ||||||
| spessore | 10,8 ± 0,3 mm | |||||||
| Peso del cavo per km | 105 kg/km | |||||||
Colore della fibra
|
Numero di fibre 12 nuclei per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. Per il colore nero non è necessario contrassegnare il tracciante nero, utilizzeremo invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| Articolo 2 | Descrizione | ||||||
| Temperatura di installazione ((°C) | -15 ~ +60 | ||||||
| Temperatura di funzionamento (°C) | -40 ~ +70 | ||||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| a breve termine | 20D | ||||||
| Resistenza alla trazione ammissibile ((N) | A lungo termine | 600 | |||||
| a breve termine | 1500 | ||||||
| Carico di schiacciamento ((N/100 mm) | A lungo termine | 300 | |||||
| a breve termine | 1000 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda del cavo λcc | nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.4 | 9.2±0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.6 | 10.4±0.6 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±6 | 242±6 | 242±6 | 242± 6 | 242±6 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
