Cavo di auto-appoggio completamente dielettrico
>
|
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | ADSS |

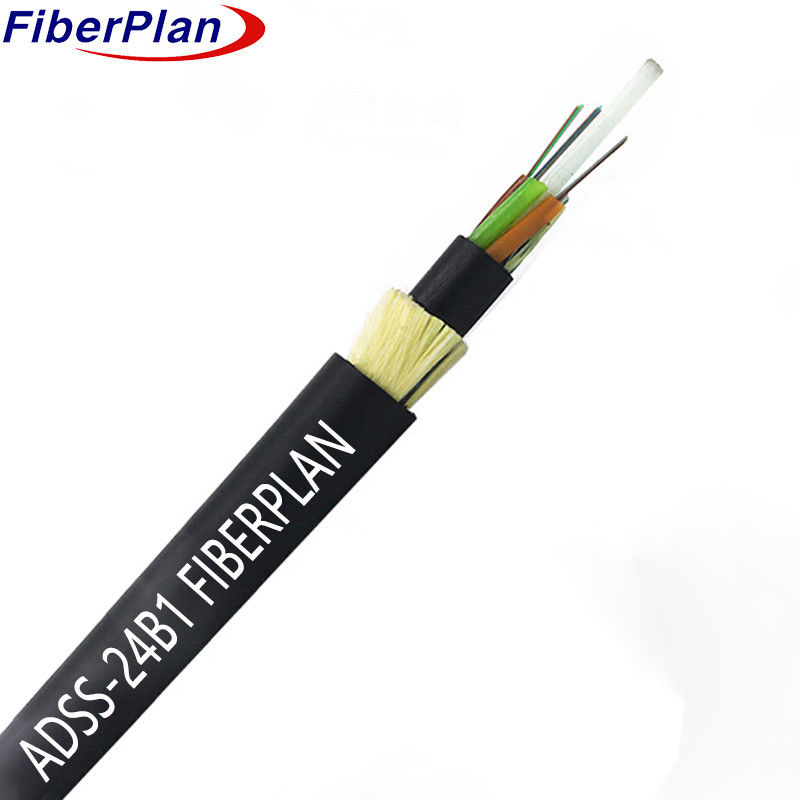

Cable di rifornimento ADSS a doppia guarnizione di filati di aramide
Descrizione
Il cavo ADSS utilizza un progetto a fili di tubo sciolto, contenente fibre all'interno di tubi di plastica ad alto modulo
Questi tubi, insieme ai riempitivi, sono avvolti da un materiale non metallico
il componente di resistenza centrale (FRP) per formare un nucleo circolare di cavi stretto, che viene quindi riempito di composto per
un sottile involucro interno in PE viene applicato sul nucleo, seguito da uno strato di filati di aramide per
Infine, il cavo è rifinito con una guaina esterna PE o AT per una protezione aggiuntiva e per una protezione interna.
Sullazione.
Applicazione
1 La progettazione del cavo ADSS si adatta alle specifiche delle linee aeree di alimentazione.
2 guaina esterna PE per linee inferiori a 110 kV; guaina AT per linee di 110 kV e più.
3 L'aramide e il filamento su misura soddisfano diverse esigenze di span.
Caratteristiche
1 Installazione senza interruzioni senza interruzioni di corrente.
2 Leggera e di piccole dimensioni per alleviare carichi di ghiaccio, vento, torre e appoggi.
3 30 anni di vita prevista.
4 Ottima resistenza alla trazione e prestazioni a temperatura.
Parametri nominali di progettazione
| NO. di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Barre di riempimento | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Diametro nominale del tubo (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diametro nominale (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Barre di riempimento | Materiale | PP | Colore | Nero | |||
| Resistenza alla trazione massima | 4000N | ||||||
| Carico di schiacciamento massimo | 3000N/100mm | ||||||
| Raggio di piegatura minimo | 10D | ||||||
| Lunghezza della lunghezza | 100 m - 500 m | ||||||
| Materiale della guaina esterna | PE | ||||||
| Intervallo di temperatura | -20°C ~ 70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.4 | 125 ± 0.4 | 125 ± 0.4 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±5 | 242±5 | 242±5 | |||
