Cavo di auto-appoggio completamente dielettrico
>
|
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | ADSS |
Cavo ad alta resistenza a doppia guaina ad fibre ottiche
Descrizione

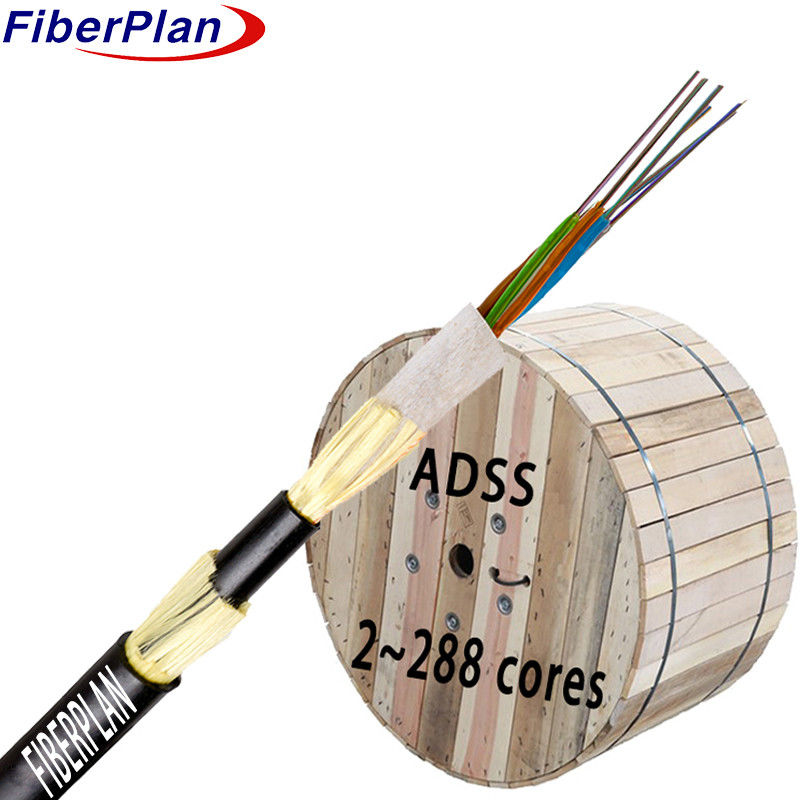

Il cavo ADSS (All-Dielectric Self-Supporting) è costruito tenendo conto della robustezza.
Questi dispositivi sono contenuti in tubi di plastica resistenti ad alto modulo, ulteriormente protetti da un composto impermeabile.
i tubi, insieme ai riempitivi, circondano un nucleo di fibra rinforzata di plastica (FRP), creando un circolo forte e compatto
Una composizione aggiuntiva rinforza la struttura, seguita da un sottile polietilene (PE) interno
Per rafforzare l'assemblaggio, i filati di aramide sono tessuti sulla guaina interna, migliorando la resistenza del materiale.
la sua resistenza alla trazione. Il cavo è completato da una guaina esterna, disponibile in materiale PE o anti-tracciamento (AT),
fornendo una difesa completa contro i fattori ambientali, garantendo la durata e l'affidabilità
per le reti di telecomunicazione.
Applicazione
1 Considerazione della tensione: i cavi ADSS sono progettati per corrispondere ai livelli di tensione delle linee elettriche aeree.
linee che funzionano sotto 110 kV, sono selezionate involucri esterni in polietilene (PE), che forniscono una protezione adeguata
e isolamento per ambienti a bassa tensione.
2 Resistenza all'alta tensione: le linee elettriche a 110 kV o più richiedono una guaina esterna anti-tracciamento (AT) in
Questo materiale è stato scelto in particolare per la sua capacità di offrire un elevato isolamento e
L'impiego di sistemi di controllo di tensione è molto più efficace in ambienti ad elevata tensione.
3 Personalizzazione dell'aramide: la quantità e il metodo di filamento dei filati di aramide all'interno dei cavi ADSS sono determinati
Questa personalizzazione comporta la possibilità di realizzare un'operazione di riparazione di una serie di apparecchiature, in modo da adattarle alle varie lunghezze tra pali o supporti lungo le linee elettriche.
garantisce la resistenza e la resistenza del cavo su distanze diverse, soddisfacendo requisiti specifici di installazione.
4 Ottimizzazione delle prestazioni: tenendo conto della tensione, delle condizioni ambientali e dei parametri di installazione,
La progettazione del cavo ADSS mira ad ottimizzare le prestazioni e la durata.
In questo caso, il sistema è in grado di soddisfare le esigenze e le sfide presentate dai diversi livelli di tensione e dall'installazione.
scenari lungo le linee aeree elettriche.
Caratteristiche
1 Robuste prestazioni: i cavi ADSS vantano eccezionale resistenza meccanica e resilienza a condizioni estreme
Temperature, garantendo l'affidabilità in condizioni difficili.
2 Tubi resistenti all'idrolisi: i cavi sono dotati di tubi sciolti di alta resistenza che resistono all'idrolisi, preservando
l'integrità delle fibre proteggendole dai danni legati all'umidità.
3 Composto di riempimento protettivo: un composto specializzato all'interno dei tubi protegge le fibre dall'inquinamento ambientale.
La maggior parte dei bambini con disabilità mentale hanno una maggiore probabilità di sviluppare problemi mentali, prolungando la loro durata di vita e migliorando le prestazioni generali.
4 Resistenza alla frantumazione e flessibilità: questi cavi raggiungono un equilibrio tra resistenza alla frantumazione e flessibilità,
garantire che possano resistere alla pressione mantenendo la capacità di piegarsi e adattarsi durante l'installazione.
5 Maggiore resistenza alla trazione: doppi fili in acciaio paralleli rafforzano la resistenza alla trazione del cavo, offrendo una robusta
supporto e stabilità.
6 Concepimento conveniente: i cavi ADSS sono progettati per essere compatti, leggeri e facili da installare, fornendo
gli utenti con comodità e facilità di implementazione.
Dettagli della costruzione del cavo
| Numero di fibre | 24-144 nucleo | |||||||
| Corde di riempimento | 2.0 mm | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | materiale | FRP/FRP con PE | ||||||
| dimensione | 2.1 mm | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| riempitore | Tubo in PP/tubo in PVC | |||||||
| Involucro interno | materiale | PE | ||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 mm (esterno/interno) | |||||||
| Involucro esterno | materiale | PE/HDPE | ||||||
| diametro | 11 ± 0,2 mm | |||||||
Colore della fibra
|
Numero di fibre 8 nuclei per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | Peso | |||||
| 2 core a 60 core | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 core | 13 ± 0,2 mm | 190 ± 3 kg/km | |||||
| 96 core | 14.5 ± 0,2 mm | 220 ± 3 kg/km | |||||
| 144 nucleo | 16.5 ± 0,2 mm | 240±3 kg/km | |||||
| Tensione di lavoro massima giornaliera | 88 kN | ||||||
| Tensione di lavoro ammissibile | 32.7KN | ||||||
| Modulo di elasticità | 37KN/mm2 | ||||||
| Radius di piegatura min ((mm) | Operazione | 240 mm | |||||
| Installazione | 390 mm | ||||||
| Carico aggiuntivo | Carico aggiuntivo 0,5% ~ 0,7% | ||||||
| Ghiaccio | 5 mm | ||||||
| Velocità del vento | 35 m/s | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.4 | 9.2±0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.8 | 10.4±0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
