Cavo di auto-appoggio completamente dielettrico
>
|
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | ADSS |

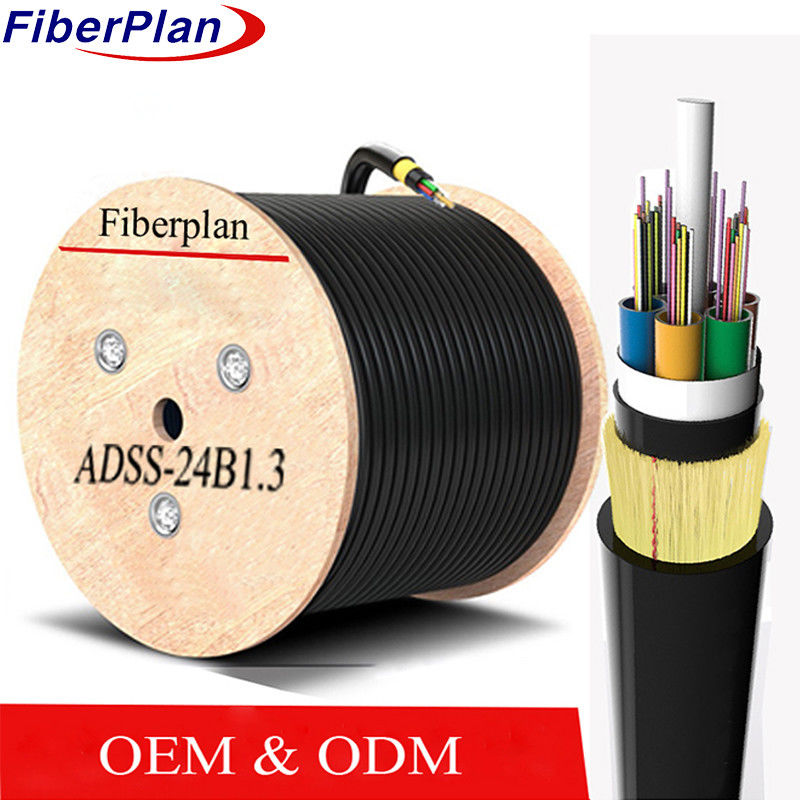

Cable ADSS G652d Single Mode Multi Mode Double Jacket Cable
Descrizione
Il cavo ADSS segue un disegno a fili di tubo sciolto con tubi di plastica ad alto modulo che ospitano le fibre
riempiti con un composto resistente all'acqua. Questi tubi e riempitivi racchiudono un elemento di resistenza centrale non metallico,
Questo nucleo, una volta riempito, riceve una sottile guaina interna in PE.
sono bloccati per una maggiore resistenza prima di applicare la guaina esterna PE o AT finale.
Applicazione
1 La progettazione dei cavi ADSS su misura riflette le condizioni delle linee aeree elettriche.
2 guaina esterna PE per linee inferiori a 110 kV; guaina esterna AT per linee di 110 kV e più.
3 La quantità specifica di aramide e il metodo di stratificazione soddisfano esigenze di span diverse.
4 La progettazione del cavo su misura tiene conto delle diverse esigenze di linea elettrica.
Caratteristiche
1 Installazione senza interruzioni, senza necessità di spegnimento dell'alimentazione.
2 Il peso leggero e il piccolo diametro riducono al minimo lo stress di carico sulle torri e sui supporti.
La durata di vita di 30 anni garantisce un'affidabilità a lungo termine.
4 Ottima resistenza alla trazione e resistenza alle temperature.
Parametri nominali di progettazione
| NO. di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Barre di riempimento | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Diametro nominale del tubo (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diametro nominale (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Barre di riempimento | Materiale | PP | Colore | Nero | |||
| Resistenza alla trazione massima | 4000N | ||||||
| Carico di schiacciamento massimo | 3000N/100mm | ||||||
| Raggio di piegatura minimo | 10D | ||||||
| Lunghezza della lunghezza | 50 m ~ 500 m | ||||||
| Materiale della guaina esterna | PE | ||||||
| Intervallo di temperatura | -20°C ~ 70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±4 | 242±4 | 242±4 | |||
