Cavo di auto-appoggio completamente dielettrico
>
|
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | ADSS |

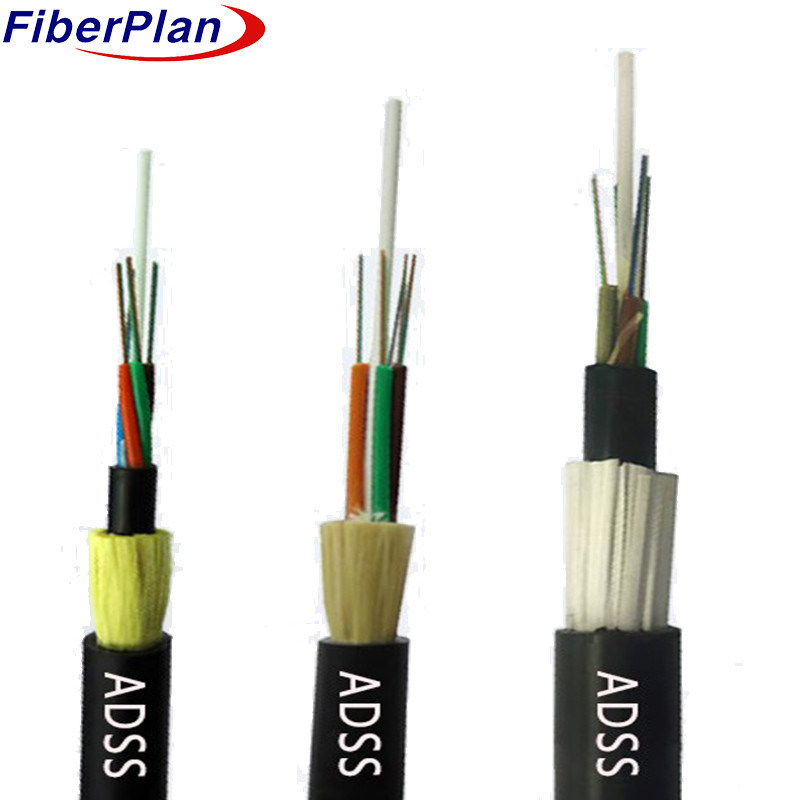

Cavo ad alta prestazione ADSS a fibra ottica a doppia guaina
Descrizione
La struttura del cavo in fibra ottica ADSS utilizza un disegno a strato a strato di tubo sciolto, contenente fibre da 250 μm
Questo impianto, insieme a un tubo non metallico, è stato realizzato con un sistema di rivestimento a base di metallo, che è stato costruito con un sistema di rivestimento a base di metallo.
il nucleo di rinforzo centrale (FRP), crea un nucleo di cavo compatto, ulteriormente rinforzato da un unguento di blocco dell'acqua
Un involucro interno di polietilene (PE) viene estruso sopra il nucleo del cavo, rinforzato con aramide per
Questa struttura è adattabile a vari tipi di apparecchiature.
Per le linee elettriche a 10 kV e 35 kV è sufficiente l'involucro in PE; per le linee elettriche a 110 kV, invece, è sufficiente l'involucro in PE.
Le linee a 220 kV, i calcoli della distribuzione del campo elettrico dettano il posizionamento dei punti di apposizione, che richiedono un sistema di accensione di
La quantità di fibra di aramide e il processo di stratificazione sono finemente regolati per soddisfare le diverse
le richieste.
Applicazione
1 Progettazione del cavo ADSS su misura per le condizioni delle linee aeree.
2 guaina esterna PE per linee inferiori a 110 kV; guaina AT per linee di 110 kV e più.
3 Quantità di aramide e stratificazione progettati per diverse esigenze di span.
4 Considerazioni strategiche per una prestazione ottimale del cavo.
Caratteristiche
1 Capacità di installazione in tempo reale senza spegnimento dell'alimentazione.
2 Progettazione leggera e compatta per ridurre al minimo il carico del ghiaccio e del vento.
3 Lunga durata: progettato per una durata di 30 anni.
4 Alta resistenza alla trazione e prestazioni a temperatura.
Parametri nominali di progettazione
| NO. di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Barre di riempimento | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Diametro nominale del tubo (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diametro nominale (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Barre di riempimento | Materiale | PP | Colore | Nero | |||
| Resistenza alla trazione massima | 4000N | ||||||
| Carico di schiacciamento massimo | 3000N/100mm | ||||||
| Raggio di piegatura minimo | 10D | ||||||
| Lunghezza della lunghezza | 100 m - 500 m | ||||||
| Materiale della guaina esterna | PE | ||||||
| Intervallo di temperatura | -20°C ~ 70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±6 | 242±6 | 242±6 | |||
