Cavo di auto-appoggio completamente dielettrico
>
|
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | ADSS |

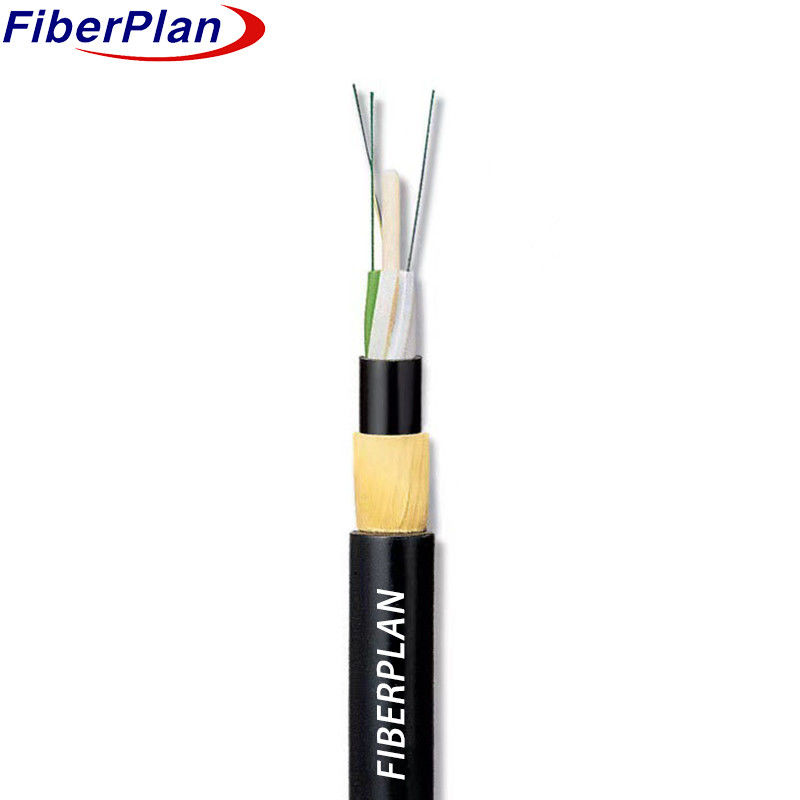

Doppio giacca Kevlar Filato Rafforzare Cable Autoportante ADSS Fibra
Cavo ottico
Descrizione
Il cavo ADSS utilizza una struttura di tubo sciolto contenente fibre in plastica ad alto modulo.
contenono un composto di riempimento resistente all'acqua e sono disposti attorno a una plastica rinforzata a fibre (FRP),
Questo assemblaggio forma un nucleo circolare compatto.
Il riempimento del nocciolo del cavo viene riempito con una sottile guaina interna in PE.
Infine, il cavo è rifinito con una guaina esterna PE o AT.
Applicazione
1 I progetti di cavi ADSS tengono conto delle caratteristiche specifiche delle linee aeree esistenti.
2 Le guarnizioni esterne PE sono utilizzate per linee sotto i 110 kV; le guarnizioni AT per le linee a 110 kV e superiori.
3 Le tecniche di misurazione della quantità di aramide e di stratificazione soddisfano le esigenze delle varie lunghezze.
Caratteristiche
• installabile senza spegnimento di corrente, garantendo un servizio ininterrotto.
• Leggerezza e diametro ridotto, riducendo al minimo lo sforzo causato dal ghiaccio, dal vento e dai carichi della torre/spalla.
• Progettato per una durata di 30 anni, offrendo un'affidabilità prolungata.
• E' dotato di ottima resistenza alla trazione e di ottime prestazioni a temperatura.
Dettagli della costruzione del cavo
| Numero di fibre | 24-144 nucleo | |||||||
| Corde di riempimento | 2.0 mm | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | materiale | FRP/FRP con PE | ||||||
| dimensione | 2.1 mm | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| riempitore | Tubo in PP/tubo in PVC | |||||||
| Involucro interno | materiale | PE | ||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 mm (esterno/interno) | |||||||
| Involucro esterno | materiale | PE/HDPE | ||||||
| diametro | 11 ± 0,2 mm | |||||||
Colore della fibra
|
Numero di fibre 8 nuclei per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | Peso | |||||
| 2 core a 60 core | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 core | 13 ± 0,2 mm | 190 ± 3 kg/km | |||||
| 96 core | 14.5 ± 0,2 mm | 220 ± 3 kg/km | |||||
| 144 nucleo | 16.5 ± 0,2 mm | 240±3 kg/km | |||||
| Tensione di lavoro massima giornaliera | 88 kN | ||||||
| Tensione di lavoro ammissibile | 32.7KN | ||||||
| Modulo di elasticità | 37KN/mm2 | ||||||
| Radius di piegatura min ((mm) | Operazione | 240 mm | |||||
| Installazione | 390 mm | ||||||
| Carico aggiuntivo | Carico aggiuntivo 0,5% ~ 0,7% | ||||||
| Ghiaccio | 5 mm | ||||||
| Velocità del vento | 35 m/s | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.4 | 9.2±0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.8 | 10.4±0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
