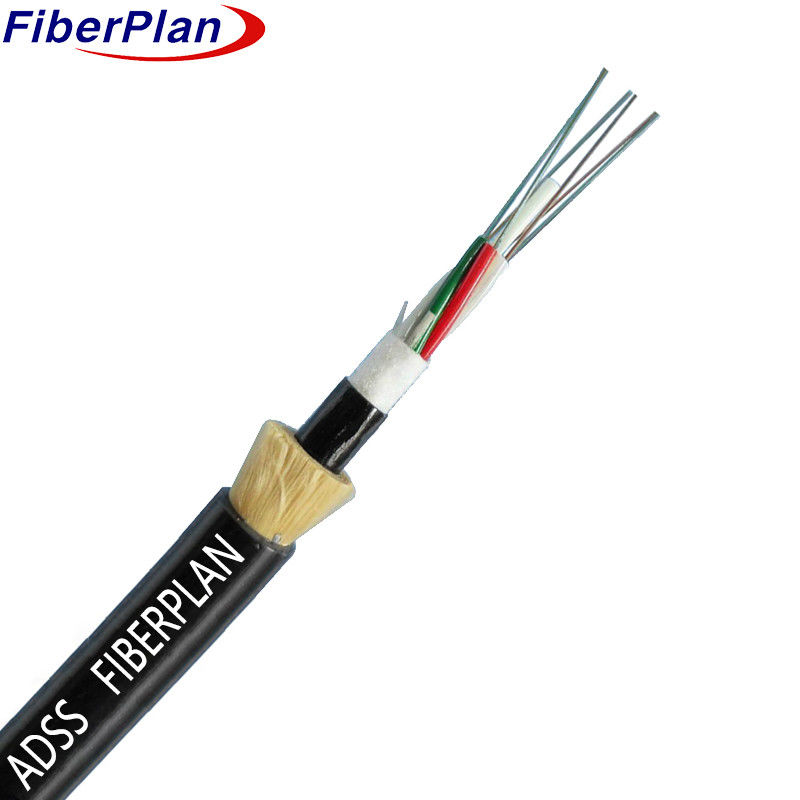

Cavo di fibra ottica ADSS autoportante completamente dielettrico
Descrizione
Il progetto del cavo comprende tubi di plastica ad alto modulo che ospitano le fibre, riempiti con un
Aggiungendo un ulteriore strato di protezione, il Kevlar avvolge questo assemblaggio.
Infine, il tubo di fibra di Kevlar, che ha una struttura compatta, è separato dal tubo sciolto da un materiale impermeabilizzante.
il cavo è racchiuso in una guaina di polietilene (PE) resistente, che fornisce una difesa contro gli elementi esterni.
Applicazione
La presente specifica descrive i requisiti generali per un sistema monocamicia autoportante completamente dielettrico (ADSS).
cavi progettati per installazioni aeree o di condotte.
Caratteristiche
1 prestazioni meccaniche affidabili a diverse temperature.
2 Tubo sciolto resistente all' idrolisi e ad alta resistenza per una maggiore durata.
3 Composto di riempimento di tubi specializzato per la protezione delle fibre vitali.
4 bilancia la resistenza alla frantumazione con flessibilità per un'installazione versatile.
5 Maggiore resistenza alla trazione fornita da due fili di acciaio paralleli.
6 Progettazione compatta e leggera per un'installazione facile e di facile utilizzo.
Dettagli della costruzione del cavo
| Numero di fibre |
2-144 nucleo |
| Barriera di umidità |
Nastro antiacqua |
| Tubi sciolti e elementi di riempimento |
materiale |
PBT |
| diametro |
2.1 mmF±0.2 mm |
| Membro della forza centrale |
materiale |
FRP |
| dimensione |
1.8 mm±0.1 mm |
| Fabbricazione a partire da fili |
Fabbricazione a partire da fibre sintetiche |
| Spano |
50 m-150 m |
| Diametro complessivo del cavo |
9 ~ 11,0 mm±0.3 mm |
| Tubo sciolto |
materiale |
PBT |
| diametro |
F2.2 (esterno/interno) |
| Peso del cavo per km |
65 kg/km |
| Involucro esterno |
materiale |
PE |
| spessore |
1.5~2.0 mm±0.2 mm |
| Peso del cavo per km |
105 kg/km |
Colore della fibra
|
Numero di fibre
12 nuclei per tubo
|
1 |
2 |
3 |
4 |
5 |
6 |
| Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Rosso |
Nero |
Giallo |
Viola |
Rosa |
Acqua |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. Per il colore nero non è necessario contrassegnare il tracciante nero, utilizzeremo invece il colore naturale. |
Caratteristiche meccaniche del cavo
| Articolo 2 |
Descrizione |
| Temperatura di installazione ((°C) |
-15 ~ +60 |
| Temperatura di funzionamento (°C) |
-40 ~ +70 |
| Radius di piegatura min ((mm) |
A lungo termine |
10D |
| a breve termine |
20D |
| Resistenza alla trazione ammissibile ((N) |
A lungo termine |
600 |
| a breve termine |
1500 |
| Carico di schiacciamento ((N/100 mm) |
A lungo termine |
300 |
| a breve termine |
1000 |
Caratteristica della fibra
| Stile in fibra |
Unità |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| condizione |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| attenuazione |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
30,010 |
- Cosa? |
- Cosa? |
| Depressione |
1550 nm |
Ps/(nm*km) |
- Cosa? |
≤ 18 |
- Cosa? |
- Cosa? |
Depressione |
| 1625 nm |
Ps/(nm*km) |
- Cosa? |
≤ 22 |
- Cosa? |
- Cosa? |
|
| Larghezza di banda |
850 nm |
MHZ.KM |
- Cosa? |
- Cosa? |
¥400 |
¢160 |
Larghezza di banda |
| 1300 nm |
MHZ.KM |
- Cosa? |
- Cosa? |
¥800 |
¥ 500 |
|
| lunghezza d'onda di dispersione zero |
nm |
1300-1324 |
¥1302,
≤ 1322 |
- Cosa? |
- Cosa? |
¥ 1295,
≤ 1320 |
| Pendiente di depressione zero |
nm |
≤ 0.092 |
≤ 0.091 |
- Cosa? |
- Cosa? |
- Cosa? |
| PMD Fibra individuale massima |
|
≤ 0.2 |
≤ 0.2 |
- Cosa? |
- Cosa? |
≤ 0.11 |
| Valore del collegamento di progettazione PMD |
Ps(nm2* km) |
≤ 0.12 |
≤ 0.08 |
- Cosa? |
- Cosa? |
- Cosa? |
| Lunghezza d'onda di taglio della fibra λc |
nm |
¢ 1180,
≤ 1330 |
¥1180,
≤ 1330 |
- Cosa? |
- Cosa? |
- Cosa? |
| Lunghezza d'onda del cavo λcc |
nm |
≤ 1260 |
≤ 1260 |
- Cosa? |
- Cosa? |
- Cosa? |
| MFD |
1310 nm |
- Sì. |
9.2±0.3 |
9.2±0.3 |
- Cosa? |
- Cosa? |
- Cosa? |
| 1550 nm |
- Sì. |
10.4±0.4 |
10.4±0.4 |
- Cosa? |
- Cosa? |
- Cosa? |
Numerico
Apertura (NA) |
|
- Cosa? |
- Cosa? |
0.200±0.015 |
0.275±0.015 |
0.200±0.015 |
Passo (media di bidirezionale)
misurazione) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Irregolarità sulla fibra
lunghezza e punto |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Discontinuità |
Differenze di scattering
coefficiente |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Uniformità dell'attenuazione |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimetro di nucleo |
- Sì. |
|
|
50±1.0 |
62.5±2.5 |
50±1.0 |
| Diametro del rivestimento |
- Sì. |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242±5 |
242±5 |
242±5 |
242± 5 |
242±5 |
Rivestimento/cappannotto
errore concentrico |
- Sì. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Rivestimento non circolare |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Errore di conentricità del nucleo/rivestimento |
- Sì. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Curl ((radius) |
- Sì. |
≤ 3 |
≤ 3 |
- Cosa? |
- Cosa? |
- Cosa? |
