Cavo ADSS per uso esterno con tubi sciolti resistenti all'idrolisi e componente di resistenza in FRP
Descrizione
Tubi di plastica ad alto modulo che ospitano le fibre, che sono riempite con un composto resistente all'acqua.
Questo, c'è il Kevlar per una protezione aggiuntiva, con un materiale impermeabile che mantiene l'impermeabile e compatto
Infine, l'intera struttura è racchiusa in una robusta pellicola polietilene.
protezione da elementi esterni con guaina di ilene (PE).
Applicazione
Tale specifica delinea i criteri fondamentali per i cavi ADSS (all-dielectric self-supporting) a capsula singola
destinati ad installazioni aeree o di condotte.
Caratteristiche
1 Esclusiva resistenza meccanica e capacità di resistere a temperature estreme.
2 tubi sciolti resistenti all' idrolisi.
3 Composto specializzato all'interno di tubi per la protezione delle fibre essenziali.
4 Equilibrata resistenza alla frantumazione e flessibilità.
5 Doppio rinforzo con filati di FRP e aramid per una maggiore resistenza alla trazione.
6 Progettato per la comodità dell'utente con un design compatto e leggero per una facile installazione.

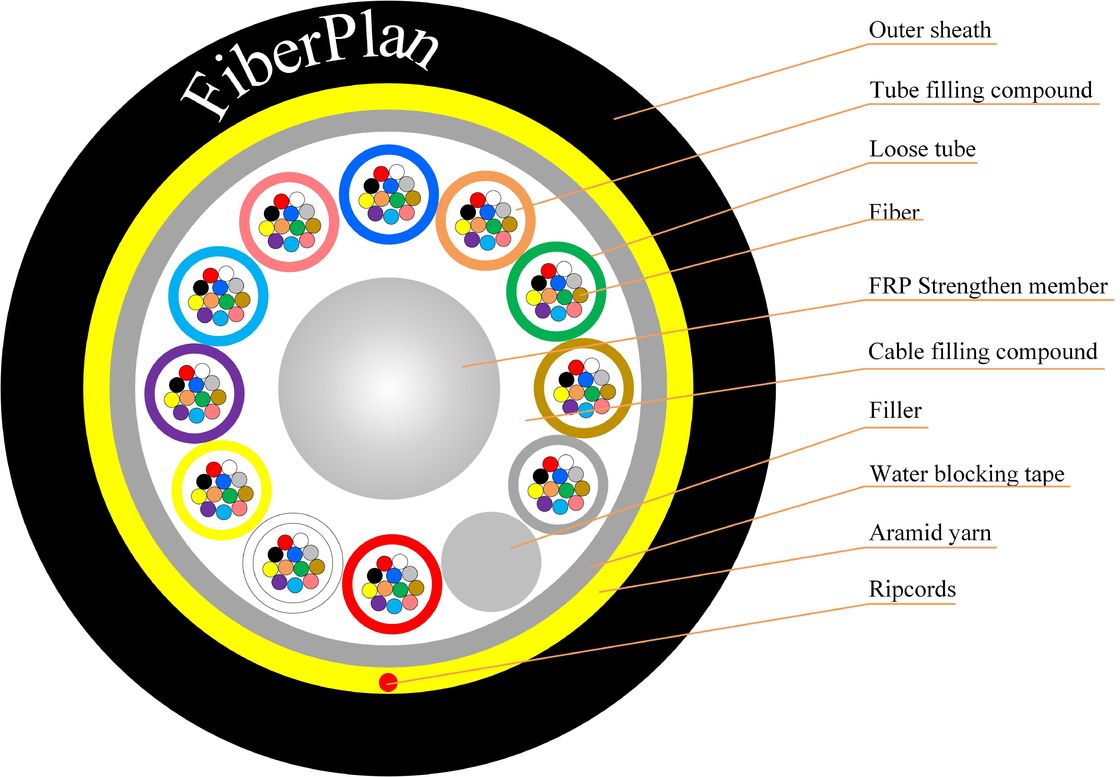

Dettagli della costruzione del cavo
| Numero di fibre |
2-144 nucleo |
| Barriera di umidità |
Nastro antiacqua |
| Tubi sciolti e elementi di riempimento |
materiale |
PBT |
| diametro |
2.2mmF±0.1 mm |
| Membro della forza centrale |
materiale |
FRP |
| dimensione |
2.0 mm±0.1 mm |
| Fabbricazione a partire da fili |
Fabbricazione a partire da fibre sintetiche |
| Spano |
50 m-150 m |
| Diametro complessivo del cavo |
15.0 mm±0.3 mm |
| Tubo sciolto |
materiale |
PBT |
| diametro |
F2.2 (esterno/interno) |
| Peso del cavo per km |
95 kg/km |
| Involucro esterno |
materiale |
PE |
| diametro |
10,8 ± 0,1 mm |
| Peso del cavo per km |
95 kg/km |
Colore della fibra
|
Numero di fibre
12 nuclei per tubo
|
1 |
2 |
3 |
4 |
5 |
6 |
| Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Rosso |
Nero |
Giallo |
Viola |
Rosa |
Acqua |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. Per il colore nero non è necessario contrassegnare il tracciante nero, utilizzeremo invece il colore naturale. |
Caratteristiche meccaniche del cavo
| Articolo 2 |
Descrizione |
| Temperatura di installazione ((°C) |
-15 ~ +60 |
| Temperatura di funzionamento (°C) |
-40 ~ +70 |
| Radius di piegatura min ((mm) |
A lungo termine |
10D |
| a breve termine |
20D |
| Resistenza alla trazione ammissibile ((N) |
A lungo termine |
600 |
| a breve termine |
1500 |
| Carico di schiacciamento ((N/100 mm) |
A lungo termine |
300 |
| a breve termine |
1000 |
Caratteristica della fibra
| Stile in fibra |
Unità |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| condizione |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| attenuazione |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
30,010 |
- Cosa? |
- Cosa? |
| Depressione |
1550 nm |
Ps/(nm*km) |
- Cosa? |
≤ 18 |
- Cosa? |
- Cosa? |
Depressione |
| 1625 nm |
Ps/(nm*km) |
- Cosa? |
≤ 22 |
- Cosa? |
- Cosa? |
|
| Larghezza di banda |
850 nm |
MHZ.KM |
- Cosa? |
- Cosa? |
¥400 |
¢160 |
Larghezza di banda |
| 1300 nm |
MHZ.KM |
- Cosa? |
- Cosa? |
¥800 |
¥ 500 |
|
| lunghezza d'onda di dispersione zero |
nm |
1300-1324 |
¥1302,
≤ 1322 |
- Cosa? |
- Cosa? |
¥ 1295,
≤ 1320 |
| Pendiente di depressione zero |
nm |
≤ 0.092 |
≤ 0.091 |
- Cosa? |
- Cosa? |
- Cosa? |
| PMD Fibra individuale massima |
|
≤ 0.2 |
≤ 0.2 |
- Cosa? |
- Cosa? |
≤ 0.11 |
| Valore del collegamento di progettazione PMD |
Ps(nm2* km) |
≤ 0.12 |
≤ 0.08 |
- Cosa? |
- Cosa? |
- Cosa? |
| Lunghezza d'onda di taglio della fibra λc |
nm |
¢ 1180,
≤ 1330 |
¥1180,
≤ 1330 |
- Cosa? |
- Cosa? |
- Cosa? |
Sutoff del cavo
lunghezza d'onda λcc |
nm |
≤ 1260 |
≤ 1260 |
- Cosa? |
- Cosa? |
- Cosa? |
| MFD |
1310 nm |
- Sì. |
9.2±0.4 |
9.2±0.4 |
- Cosa? |
- Cosa? |
- Cosa? |
| 1550 nm |
- Sì. |
10.4±0.8 |
10.4±0.8 |
- Cosa? |
- Cosa? |
- Cosa? |
| Apertura numerica (NA) |
|
- Cosa? |
- Cosa? |
0.200±0.010 |
0.275±0.010 |
0.200±0.010 |
Passo (media di bidirezionale)
misurazione) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Irregolarità sulla fibra
lunghezza e punto |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Discontinuità |
Differenze di scattering
coefficiente |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Uniformità dell'attenuazione |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimetro di nucleo |
- Sì. |
|
|
50±0.8 |
62.5±2.3 |
50±0.8 |
| Diametro del rivestimento |
- Sì. |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242±6 |
242±6 |
242±6 |
242±6 |
242±6 |
Rivestimento/cappannotto
errore concentrico |
- Sì. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Rivestimento non circolare |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Errore di conentricità del nucleo/rivestimento |
- Sì. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Curl ((radius) |
- Sì. |
≤ 4 |
≤ 4 |
- Cosa? |
- Cosa? |
- Cosa? |
