Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYFTY53 |

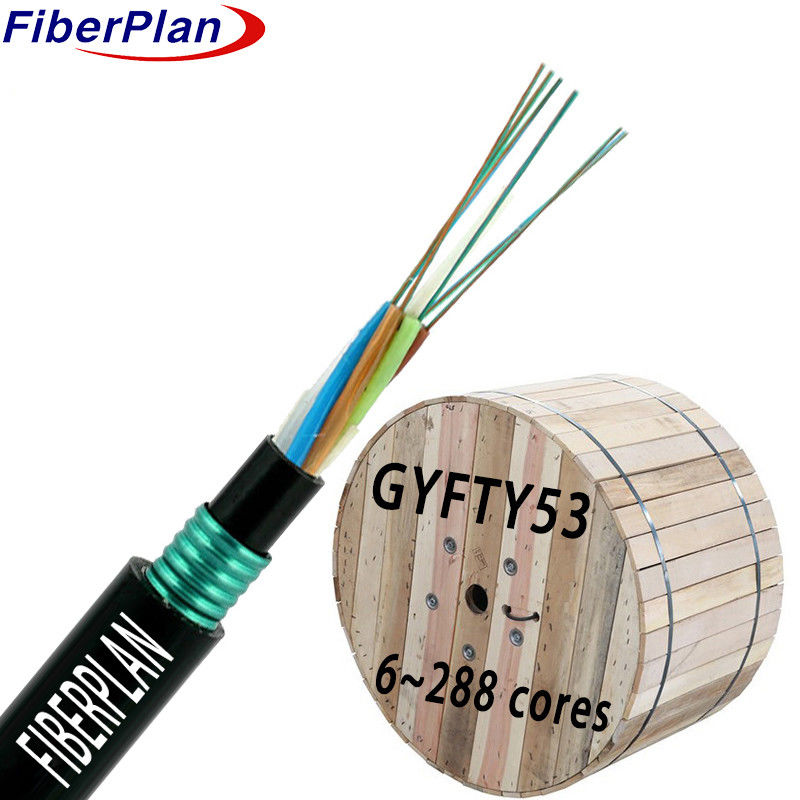

GYFTY53 Cavo di sepoltura diretta per uso esterno con protezione anti-roditori
Descrizione
Le fibre ottiche sono racchiuse in un tubo di plastica ad alta resistenza riempito da un composto impermeabile.
Fibra di plastica rinforzata (FRP) agisce come elemento di resistenza dielettrica, potenzialmente rivestito in polietilene per cavi
Intorno a questo nucleo, tubi e filler sono organizzati in modo complesso, formando una circolare compatta
Per proteggere dal penetrare dell'acqua, il nucleo del cavo è protetto da un nastro ad acqua e da un sottile PE interno.
Infine, un strato di PSP viene applicato longitudinalmente sulla guaina interna, completando il cavo con una guaina esterna in PE.
per una protezione aggiuntiva.
Applicazione
1 Ideato per la distribuzione all'aperto e le applicazioni di sepoltura diretta, garantendo prestazioni robuste in situazioni difficili
condizioni esterne.
2 Progettato specificamente per i sistemi di trasmissione di potenza a tronco, offre efficienza e affidabilità in ampie
configurazioni di rete.
3 Ideale per l'accesso e le reti locali in ambienti ad alta interferenza elettromagnetica, riducendo al minimo il segnale
interruzioni per una comunicazione stabile.
Caratteristica
1 Forte prestazione meccanica e di temperatura: eccelle nel sopportare varie temperature e condizioni meccaniche
tensione, garantendo un funzionamento coerente.
2 tubo sciolto resistente all'idrolisi ad alta resistenza: questo tubo è stato progettato appositamente per resistere a
la degradazione, garantendo la durata anche in ambienti umidi.
3 Composto di riempimento di tubi specializzato: protegge le fibre delicate, assicurando loro una longevità e una funzionalità ottimale.
4 Resistenza al frantumamento bilanciata con flessibilità: il cavo raggiunge un equilibrio tra la resistenza al frantumamento e la resistenza al frantumamento.
anche sufficientemente flessibile per installazioni versatili.
5 Riempimento completo del tubo e del nucleo del cavo con composto di riempimento: ogni centimetro del tubo e del nucleo è pieno
con il composto protettivo, migliorando la robustezza complessiva.
6 Strato PSP che migliora la resistenza all'umidità: uno strato di polietilene tereftalato agisce come uno scudo aggiuntivo contro
l'umidità, migliorando la resistenza del cavo alle condizioni di bagnato.
Dettagli della struttura
| NO. di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Fabbricazione | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diametro del tubo sciolto (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diametro interno della guaina (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diametro esterno (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Spessore del diametro esterno (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Barre di riempimento | Materiale | PP | Colore | Nero | |||
| Riempimento di tubi | Materiale | Miscela di riempimento | |||||
| Membro della forza centrale | Materiale | FRP | Diametro | 2.0 mm | |||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua / Gel di riempimento | |||||
| Corde da strappare | Quota | 2 pezzi | Colore | Bianco | |||
| Involucro interno | Materiale | PE | Colore | Nero | |||
| Armatura | Materiale | nastri di acciaio ondulato | |||||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 1000N | |||||
| A breve termine (n) | 3000N | ||||||
| Carico di schiacciamento | A lungo termine | 3000N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±3 | 242±3 | 242±3 | |||
