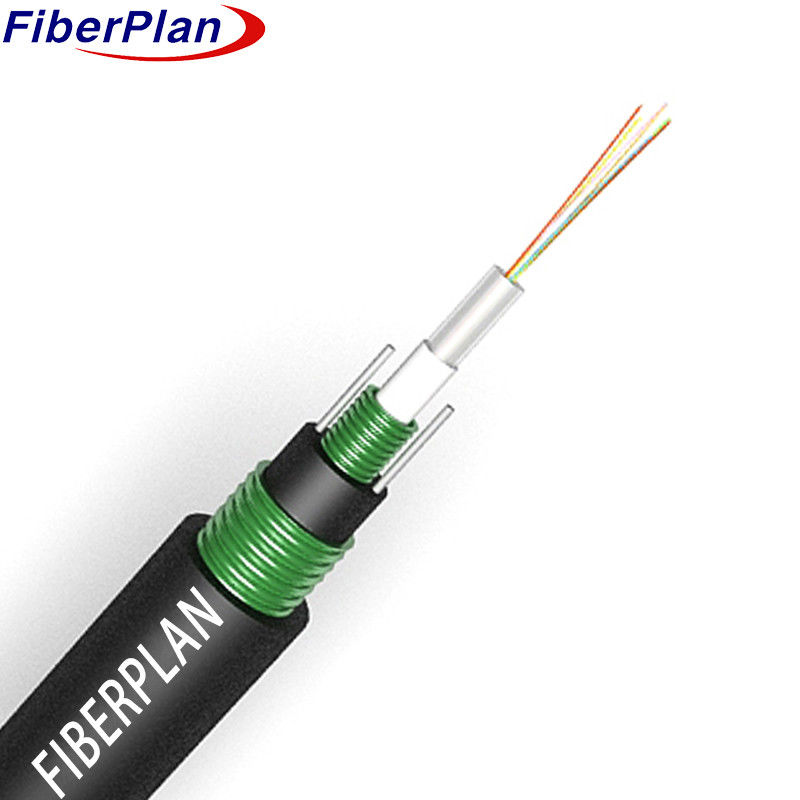

Cavo ottico a fibra ottica di sepoltura diretta - nastro di acciaio blindato GYXTW53
Descrizione
Le fibre sono racchiuse in un tubo di plastica ad alto modulo riempito con un composto resistente all'acqua.
il tubo è ulteriormente protetto da nastro in acciaio ondulato, con materiale impermeabilizzante che garantisce una tenuta, impermeabile
Accanto al nastro d'acciaio, due fili di acciaio paralleli
Per completare l'assemblaggio, il cavo è racchiuso in una guaina di polietilene (PE) per
protezione globale.
Applicazione
1 Adattabilità ottimizzata all'aperto: adattata per la distribuzione all'aperto, adattabile ad aria, condotto e sepolto
metodologie di installazione.
2 Opzioni di installazione flessibili: adatte a metodi di installazione multipli, quali antenna, condotto e set sepolto.
L'obiettivo è quello di promuovere l'innovazione e la competitività.
3 Ampia gamma di comunicazione: in grado di soddisfare le diverse esigenze di comunicazione supportando
sia le configurazioni di rete a lunga distanza che quelle di rete locale.
Caratteristica
1 Protezione da fili paralleli in acciaio e riempitivo: utilizza fili paralleli in acciaio e riempitivi protettivi per
Fortificare l'armatura con nastro in fibra di acciaio, garantendo una protezione robusta.
2 Performance meccaniche ed ambientali eccezionali: dimostra eccellenza sia nella resistenza meccanica che nella resistenza
e resilienza ambientale, garantendo una durabilità duratura.
3 Compatto e leggero: presenta una struttura compatta e una costruzione leggera, migliorando la manovrabilità
e facilità di gestione.
4 Facilità di installazione e di funzionamento: agevola l'installazione conveniente e semplifica i processi operativi,
garantire una gestione agevole per l'utente.
Dettagli della costruzione del cavo
| Conteggio di fibre |
2C-24C |
| Membro della forza |
Materiale |
filo di acciaio |
Diametro |
0.8 mm |
| Tubo sciolto |
Materiale |
PBT |
Diametro |
2-16 core |
2.2 mm |
| 18-24 core |
2.8 mm |
| Riempimento di tubi |
Matteio |
Miscela di riempimento |
| Sistema di blocco dell'acqua |
Matteio |
Nastro ad acqua |
| Involucro interno |
Materiale |
MDPE |
Colore |
Nero |
| Diametro |
7.2 ± 0,2 mm |
Spessore |
1.5 ± 0,2 mm |
| Capo esterno |
Materiale |
MDPE |
Colore |
Nero |
| Diametro |
12.2 ± 0,1 mm |
Spessore |
10,7 ± 0,2 mm |
Caratteristiche meccaniche e ambientali del cavo
| Resistenza alla trazione |
A lungo termine ((N) |
600N |
| A breve termine (n) |
1500 N |
| Carico di schiacciamento |
A lungo termine ((N) |
500 N/mm |
| A breve termine (n) |
1500N/mm |
| Raggio di piegatura |
Dinamica |
20D |
| Staticità |
10D |
| Temperatura di installazione |
-10°C+60°C |
| Temperatura di conservazione |
-40°C+70°C |
Caratteristiche delle fibre
| Stile in fibra |
Unità |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Condizione |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Attenuazione |
dB/km |
≤ 0,36/0.23 |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| Diametro del rivestimento |
- Sì. |
125 ± 0.2 |
125 ± 0.2 |
125 ± 0.3 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242±4 |
242±4 |
242±4 |
