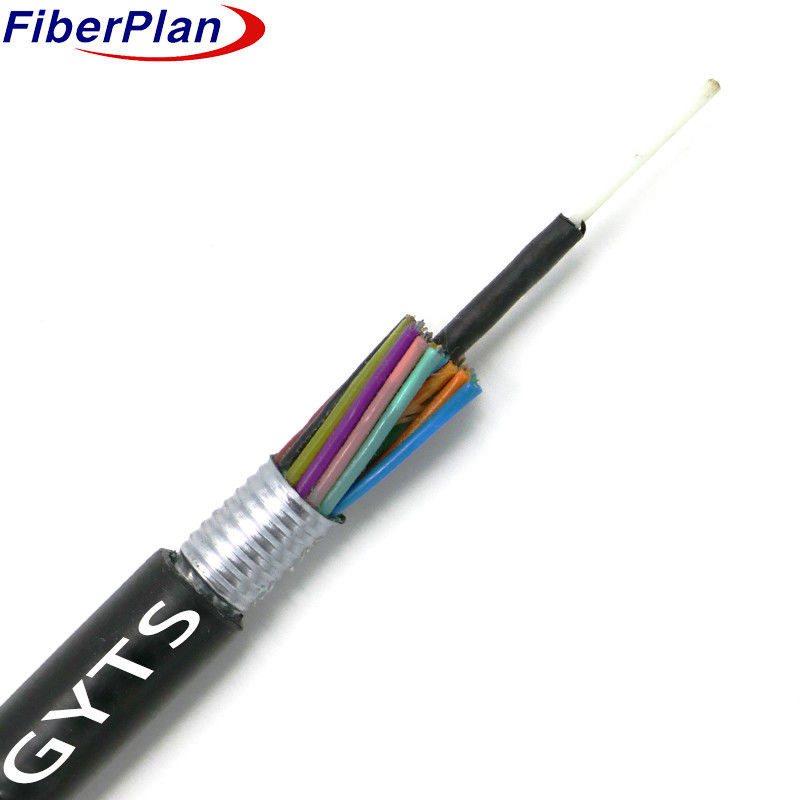

GYTS affidabile a più tubi con cavo blindato a fibra ottica
Descrizione
Il cavo protegge sia le fibre mono- che le fibre multi-mode all'interno di un tubo rigido e resistente all'acqua, fatto di
Inoltre, un filo d'acciaio, rivestito di polietilene per un maggior numero di fibre, rafforza l'installazione.
Questa disposizione, stretta all'interno di un nucleo compatto accanto a tubi e riempitivi, riceve una protezione supplementare da un
Infine, l'intero nucleo è protetto da una guaina di PE, che garantisce un'affidabilità di alto livello e un'efficienza elevata.
Difesa contro gli elementi esterni.
Applicazione
1 Resilienza all'aria aperta: adattata per l'uso all'aria aperta, garantendo prestazioni affidabili in diverse situazioni difficili
condizioni meteorologiche esterne.
2 Instalazione versatile: offre flessibilità nelle opzioni di installazione, adatta per installazioni aeree o a pipeline,
di adattamento alle diverse esigenze di installazione.
3 Adattabilità alla comunicazione: supporta il trasferimento di dati senza soluzione di continuità sia per le trasmissioni a lunga distanza che per le trasmissioni locali
le reti di area, che ospitano diverse configurazioni di comunicazione su distanze diverse.
Caratteristica
1 prestazioni adattabili: garantisce un funzionamento costante a diverse temperature e sollecitazioni meccaniche,
garantire l'affidabilità in ambienti diversi.
2 Costruzione robusta: tubi sciolti resistenti all'idrolisi e di alta resistenza garantiscono la durata, anche in condizioni umide
condizioni.
3 Protezione delle fibre: composti specializzati all'interno dei tubi proteggono efficacemente le fibre chiuse da potenziali
danni.
4 Equilibrio di resistenza e flessibilità: bilancia la resistenza alla frantumazione, la flessibilità e la protezione UV dalla guaina PE,
garantire la resistenza alle pressioni esterne.
5 Progettazione impermeabile: utilizza misure quali un filo d'acciaio elemento di resistenza centrale, riempimento composti all'interno
tubi e nucleo del cavo, e uno strato PSP, che mantiene l'integrità impermeabile e aumenta la resistenza all'umidità.
-
Dettagli della costruzione del cavo
| Numero di fibre |
2~144 core |
| Barriera di umidità |
Sistema di blocco dell'acqua |
| Membro della forza centrale |
Materiale |
Cavi in acciaio/FRP/FRP con copertura PE |
| dimensione |
1.5 mm~2.0 mm |
| Tubo sciolto |
materiale |
PBT |
| diametro |
F2.2 (esterno/interno) |
| Riempimento di tubi |
Miscela di riempimento dei tubi |
| Armature |
Materiale |
nastri di acciaio ondulato |
| Involucro esterno |
materiale |
PE,HDPE |
| diametro |
8.0±0.2 mm |
Colore della fibra
|
Numero di fibre 8
nucleipertubo
|
1 |
2 |
3 |
4 |
5 |
6 |
| Blu |
Arancione |
Verde |
Marrone |
Grigio |
Bianco |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Rosso |
Nero |
Giallo |
Viola |
Rosa |
Acqua |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. |
Caratteristiche meccaniche del cavo
| nucleo |
Diametro del cavo |
peso |
| 2 core a 60 core |
8.0±0.2 mm |
115 ± 2 kg/km |
| 72 nuclei |
10.4 ± 0,2 mm |
120±4 kg/km |
| 96 nuclei |
12.4 ± 0,3 mm |
180±5 kg/km |
| 144 nuclei |
14.4 ± 0,4 mm |
245 ± 5 kg/km |
| Radius di piegatura min ((mm) |
A lungo termine |
10D |
Min Curvatura
Radio (mm) |
A breve termine |
20D |
Min autorizzato
Resistenza alla trazione ((N) |
A lungo termine |
600 |
Min autorizzato
Resistenza alla trazione ((N) |
A breve termine |
1500 |
| Carico di schiacciamento (N/100 mm) |
A lungo termine |
300 |
| Carico di schiacciamento (N/100 mm) |
a breve termine |
1000 |
Operazione
temperatura (°C) |
-40 ~ +70 |
Installazione
temperatura ((°C) |
-20 ~ +60 |
Caratteristica della fibra
| Stile in fibra |
Unità |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| condizione |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| attenuazione |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
30,010 |
- Cosa? |
- Cosa? |
| Depressione |
1550 nm |
Ps/(nm*km) |
- Cosa? |
≤ 18 |
- Cosa? |
- Cosa? |
Depressione |
| 1625 nm |
Ps/(nm*km) |
- Cosa? |
≤ 22 |
- Cosa? |
- Cosa? |
|
| Larghezza di banda |
850 nm |
MHZ.KM |
- Cosa? |
- Cosa? |
¥400 |
¢160 |
Larghezza di banda |
| 1300 nm |
MHZ.KM |
- Cosa? |
- Cosa? |
¥800 |
¥ 500 |
|
| lunghezza d'onda di dispersione zero |
nm |
1300-1324 |
¥1302,
≤ 1322 |
- Cosa? |
- Cosa? |
¥ 1295,
≤ 1320 |
| Pendiente di depressione zero |
nm |
≤ 0.092 |
≤ 0.091 |
- Cosa? |
- Cosa? |
- Cosa? |
| PMD Fibra individuale massima |
|
≤ 0.2 |
≤ 0.2 |
- Cosa? |
- Cosa? |
≤ 0.11 |
| Valore del collegamento di progettazione PMD |
Ps(nm2* km) |
≤ 0.12 |
≤ 0.08 |
- Cosa? |
- Cosa? |
- Cosa? |
| Lunghezza d'onda di taglio della fibra λc |
nm |
¢ 1180,
≤ 1330 |
¥1180,
≤ 1330 |
- Cosa? |
- Cosa? |
- Cosa? |
Sutoff del cavo
lunghezza d'onda λcc |
nm |
≤ 1260 |
≤ 1260 |
- Cosa? |
- Cosa? |
- Cosa? |
| MFD |
1310 nm |
- Sì. |
9.2±0.2 |
9.2±0.2 |
- Cosa? |
- Cosa? |
- Cosa? |
| 1550 nm |
- Sì. |
10.4±0.6 |
10.4±0.6 |
- Cosa? |
- Cosa? |
- Cosa? |
| Apertura numerica (NA) |
|
- Cosa? |
- Cosa? |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
Passo (media di bidirezionale)
misurazione) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Irregolarità sulla fibra
lunghezza e punto |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Discontinuità |
Differenze di scattering
coefficiente |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Uniformità dell'attenuazione |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimetro di nucleo |
- Sì. |
|
|
50±0.9 |
62.5±2.1 |
50±0.9 |
| Diametro del rivestimento |
- Sì. |
125.0±0.2 |
125.0±0.2 |
125.0±0.3 |
125.0±0.3 |
125.0±0.5 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242±5 |
242±5 |
242±5 |
242±5 |
242±5 |
Rivestimento/cappannotto
errore concentrico |
- Sì. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Rivestimento non circolare |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Errore di conentricità del nucleo/rivestimento |
- Sì. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Curl ((radius) |
- Sì. |
≤ 4 |
≤ 4 |
- Cosa? |
- Cosa? |
- Cosa? |
