Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYTS |
Cavo ottico a fibra multi-tubo affidabile per ambienti difficili
Descrizione
Il cavo protegge sia le fibre mono- che le fibre multimoda in un tubo robusto e resistente all'acqua
Il rinforzo è fornito da un filo d'acciaio, con rivestimento in polietilene per il rivestimento superiore.
Il cavo, accuratamente disposto all'interno di un nucleo compatto con tubi e riempitivi, guadagna ulteriori
Un rivestimento in PE copre l'intero nucleo, garantendo un livello superiore
l'affidabilità e la difesa contro gli elementi esterni.
Applicazione
1 Resilienza all'aperto: progettato specificamente per l'uso all'aperto, garantendo prestazioni affidabili in diverse condizioni e
condizioni climatiche difficili all'aperto.
2 Instalazione versatile: opzioni di installazione flessibili per impianti aerei o su pipeline, che possono ospitare diversi tipi di impianti
necessità di installazione con soluzioni adattabili.
3 Adattabilità alla comunicazione: supporta il trasferimento di dati senza soluzione di continuità sia per le trasmissioni a lunga distanza che per le trasmissioni locali
le reti di area, che ospitano varie configurazioni di comunicazione su distanze diverse.
Caratteristica
1 Prestazioni adattabili: garantisce un funzionamento costante a diverse temperature e sollecitazioni meccaniche,
garantire l'affidabilità in vari ambienti.
2 Costruzione robusta: i tubi sciolti resistenti all'idrolisi e di alta resistenza garantiscono la durata, anche in condizioni umide.
3 Protezione delle fibre: composti specializzati all'interno dei tubi proteggono le fibre da potenziali danni.
4 Equilibrio di resistenza e flessibilità: bilancia la resistenza alla frantumazione, la flessibilità e la protezione UV dalla guaina PE,
garantire la resistenza alle pressioni esterne.
5 Progettazione impermeabile: utilizza misure come un membro centrale di resistenza del filo d'acciaio, riempimento di composti all'interno dei tubi
e un strato PSP, mantenendo l'integrità impermeabile e migliorando la resistenza all'umidità.

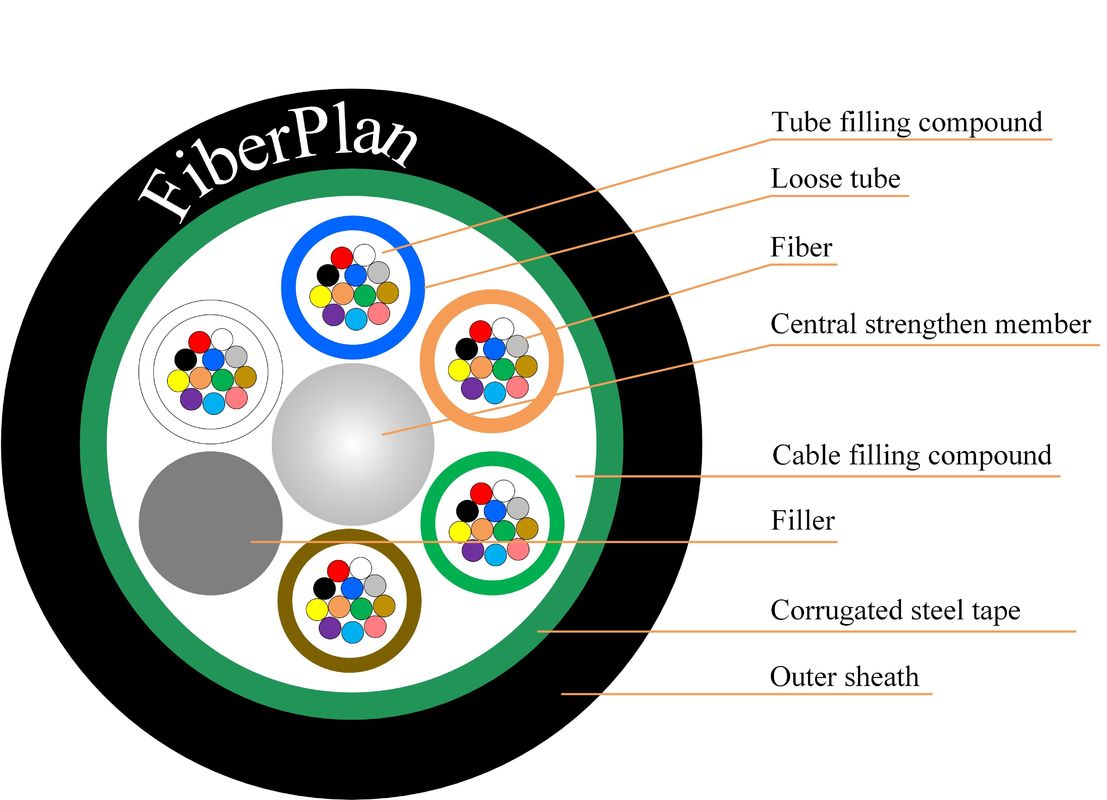

Dettagli della costruzione del cavo
| Numero di fibre | 2~144 core | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | Materiale | Cavi in acciaio/FRP/FRP con copertura PE | ||||||
| dimensione | 1.5 mm~2.0 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| Armature | Materiale | nastri di acciaio ondulato | ||||||
| Involucro esterno | materiale | PE,HDPE | ||||||
| diametro | 90,0 ± 0,1 mm | |||||||
Colore della fibra
|
Numero di fibre 8 core pertubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 2 core a 60 core | 10.0±0.2 mm | 115 ± 2 kg/km | |||||
| 72 nuclei | 10.4 ± 0,2 mm | 120 ± 2 kg/km | |||||
| 96 nuclei | 12.4 ± 0,3 mm | 180 ± 3 kg/km | |||||
| 144 nuclei | 140,4 ± 0,4 mm | 245±4 kg/km | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 20D | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A lungo termine | 600 | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A breve termine | 1500 | |||||
| Carico di schiacciamento (N/100 mm) | A lungo termine | 300 | |||||
| Carico di schiacciamento (N/100 mm) | a breve termine | 1000 | |||||
| Operazione temperatura (°C) |
-40 ~ +70 | ||||||
| Installazione temperatura ((°C) |
-20 ~ +60 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.2 | 9.2±0.2 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.6 | 10.4±0.6 | - Cosa? | - Cosa? | - Cosa? | |
| Apertura numerica (NA) | - Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
