| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYXTS |

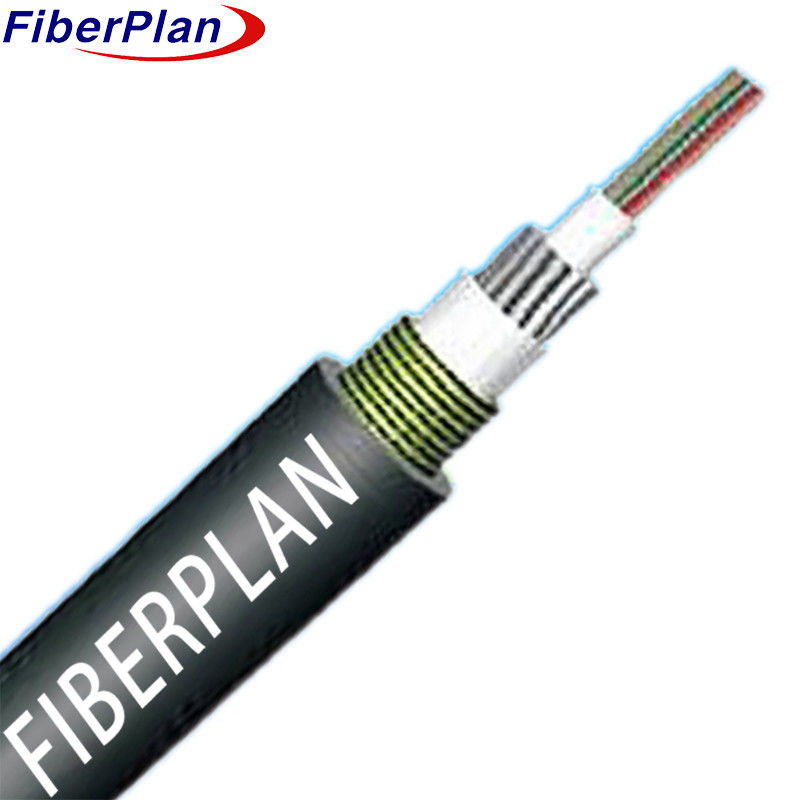

GYXTS Cavo in fibra ottica blindato esterno
Descrizione
Il design del cavo incorpora fibre ottiche all'interno di tubi di plastica flessibili riempiti con un composto impermeabile.
Per migliorare la protezione, questi tubi sono protetti da un filo di vetro impermeabile e avvolti in tessuti ondulati
Inoltre, il cavo è dotato di corde rip per la sua accessibilità ed è ulteriormente rinforzato da un resistente
strato superiore di HDPE (polietilene ad alta densità) per una maggiore resistenza e resistenza.
Applicazione
1 Adattabilità all'aperto: progettato specificamente per la distribuzione all'aperto, garantendo prestazioni affidabili in immersioni
condizioni meteorologiche.
2 Instalazione versatile: adatta sia per i metodi di posa aerea che per quelli di posa in condotta, fornendo flessibilità per diversi tipi di installazione.
scenari di rallentamento.
3 Versatilità della comunicazione: in grado di supportare sia la comunicazione a lunga distanza che la rete locale
Le nuove tecnologie di rete sono state sviluppate per offrire un'ampia gamma di soluzioni per le diverse applicazioni di rete.
Caratteristica
1 Affidabilità meccanica e di temperatura: prestazioni costanti a fronte di variazioni di temperatura e condizioni meccaniche
livelli di stress, garantendo l'affidabilità.
2 Tubo resistente all'idrolisi ad alta resistenza: fornisce una resistenza durevole e resiste all'idrolisi per un uso prolungato
in condizioni umide.
3 Protezione critica delle fibre: un composto specializzato di riempimento dei tubi protegge efficacemente le fibre chiuse, offrendo
protezione essenziale.
4 Resistenza alla frantumazione e flessibilità: bilancia la resistenza alla pressione con la flessibilità, garantendo un'installazione versatile.
5 Protezione UV con guaina PE: Conserva l'integrità del cavo proteggendolo dalle radiazioni ultraviolette con il PE
- La guaina.
6 Progettazione completa del riempimento: garantisce una protezione ambientale accurata in tutto il cavo, ottenuta
tramite composti di riempimento sia nel tubo sciolto che nel nucleo completo del cavo.
Dettagli della struttura
| Conteggio di fibre | 6-24C | ||||||
| Tubo sciolto | Materiale | PBT | Colore | Bianco | |||
| Diametro | 2.9±0,04 mm (6-12C) | Spessore | 0.4±0,03 mm (6-12C) | ||||
| 3.5±0,04 mm (24C) | 0.5±0,04 mm (24C) | ||||||
| Fabbricazione a partire da fili | Materiale | Fabbricazione a partire da fili di vetro | Quota | 20 fili | |||
| Corde da strappare | Quota | (1110*2) *2 | Colore | Bianco | |||
| Armatura | Materiale | nastri di acciaio ondulato | Diametro | 0.21*20 mm | |||
| Involucro esterno | Materiale | HDPE | Colore | Nero | |||
| Diametro | 7.4±0,1 mm (6-12C) | Spessore | 1.1±1.4 mm (6-12C) | ||||
| 8.5 ± 0,2 mm (24C) | 1.4 ± 0,1 mm (24C) | ||||||
| Peso netto | 48±5 kg/km | ||||||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | - Max, ti prego. | 2000N | |||||
| Carico di schiacciamento | - Max, ti prego. | 2000N/100mm | |||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di conservazione | -50°C+70°C | ||||||
| Temperatura di funzionamento | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Stile in fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.4 | 125 ±0.4 | 125 ±0.4 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±6 | 242±6 | 242±6 | |||
