| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYXTW |

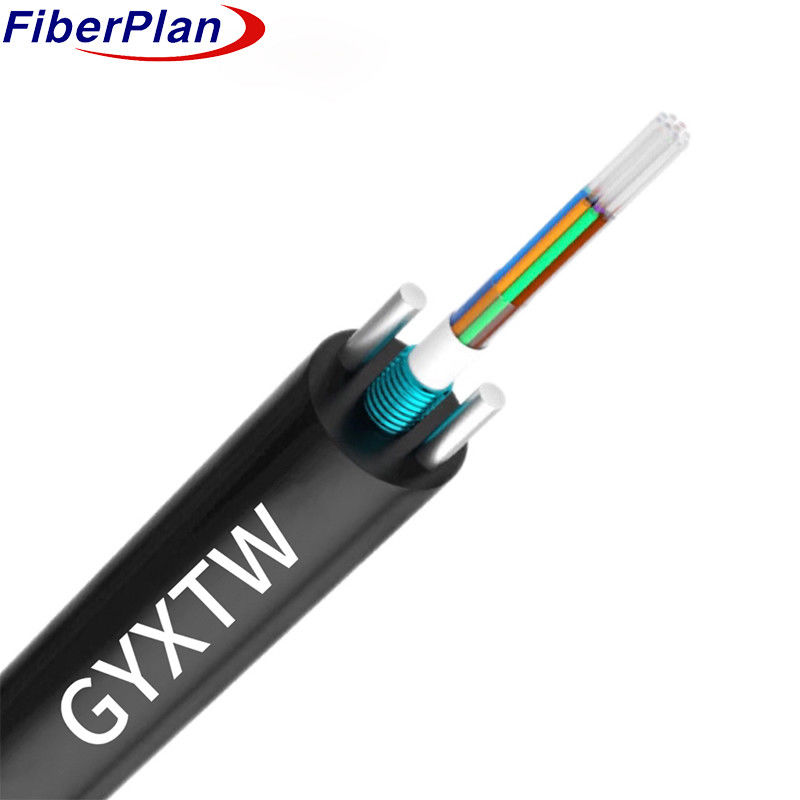

Cavo in fibra ottica monouso GYXTW G652D
Descrizione
Il cavo utilizza tubi di plastica ad alto modulo che ospitano le fibre, rinforzati con un composto resistente all'acqua.
Il nastro in acciaio ondulato, sigillato con un materiale impermeabile, crea una configurazione compatta e impermeabile.
I fili di acciaio paralleli forniscono un ulteriore rinforzo lungo il nastro.
la salute garantisce la resilienza ambientale complessiva.
Applicazione
La presente specifica descrive i requisiti fondamentali per un cavo esterno a tubo libero centrale destinato ad apparecchiature aeree.
o impianti di condotti.
Caratteristiche
1 Costruzione resistente alle temperature: assicura prestazioni costanti in diverse temperature ambientali
Ature con robusta resistenza meccanica.
2 Protezione delle fibre: fornisce una protezione critica per le fibre attraverso un tubo sciolto resistente all'idrolisi e ad alta resistenza
e composti di riempimento specializzati.
3 Forza e flessibilità combinate: migliorate da doppi fili di acciaio paralleli, che offrono un equilibrio tra schiacciamento e frantumazione
la resistenza e la flessibilità, rafforzando la sua resistenza alla trazione per un'affidabilità a lungo termine.
4 Installazione senza sforzo: progettato con un design compatto e leggero per installazioni facili e adattabili in
varie applicazioni, garantendo un'implementazione user-friendly.
Dettagli della costruzione del cavo
| Numero di fibre | 0 ~ 24 core | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| Fuoco di acciaio | dimensione | 0.8 mm | ||||||
| Numero | 2 | |||||||
| Involucro esterno | materiale | PE,HDPE,LDPE | ||||||
| diametro | 7 ± 0,3 mm | |||||||
Colore della fibra
|
Numero di fibre 8 nuclei per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. Per il colore nero non è necessario contrassegnare il tracciante nero, utilizzeremo invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 1 ~ 24 | 8.0 mm±0.3 mm | 65 kg/km±10 kg | |||||
| Intervallo di temperatura | -40 ~ +70 | - Sì, signore. | |||||
| Min. raggio di piegatura (mm) | A lungo termine | 10D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 20D | |||||
| Min autorizzato Resistenza alla trazione (N) |
A lungo termine | 1200 | |||||
| Min autorizzato Resistenza alla trazione (N) |
A breve termine | 1500 | |||||
| Operazione temperatura (°C) |
-40 ~ +70 | ||||||
| Installazione temperatura (°C) |
-20 ~ +60 | ||||||
| Temperatura di conservazione (°C) | -40 ~ +70 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.4 | 9.2±0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.8 | 10.4±0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
