| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYXTW53 |

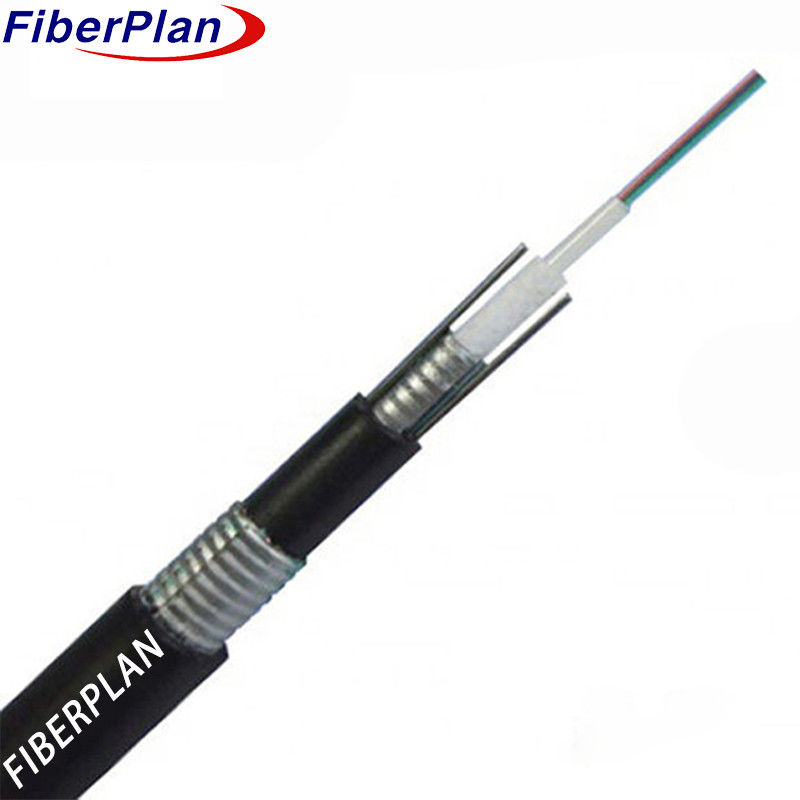

Cavo in fibra ottica Unitube - sotterramento diretto GYXTW53
Descrizione
Le fibre sono collocate in un tubo di plastica ad alto modulo riempito di un composto resistente all'acqua.
Questo tubo è circondato da nastro in acciaio ondulato, con un materiale impermeabilizzante che garantisce la compattezza e la
Due fili in acciaio paralleli si muovono lungo il
Infine, il cavo è racchiuso in una guaina di polietilene (PE) per la finalizzazione.
Applicazione
1 Adattabilità all'aria aperta: progettato specificamente per la distribuzione all'aria aperta, facilmente adattabile a antenne, condotti,
e metodi di installazione sepolti.
2 Opzioni di installazione versatili: adatte a vari metodi di installazione quali aereo, condotto e sepolto,
fornire flessibilità durante il dispiegamento.
3 Ampio campo di applicazione della comunicazione: facilita le diverse esigenze di comunicazione sostenendo sia la comunicazione a lunga distanza che la comunicazione a distanza.
e delle reti locali.
Caratteristica
1 Protezione da filtri paralleli e filtri di acciaio: utilizza filtri paralleli e filtri di protezione
per l'armatura a nastro in fibra di acciaio, che garantisce una protezione robusta.
2 Performance meccaniche ed ambientali eccezionali: eccellenza sia nella resistenza meccanica che nella resistenza ambientale
e resilienza ambientale, garantendo la durata.
3 Design compatto e leggero: caratterizzato da una struttura compatta e da una costruzione leggera, che migliora l'efficienza del dispositivo.
manovrabilità.
4 Facilità d'installazione e di funzionamento: facilita l'installazione conveniente e il funzionamento semplice
processi per la comodità dell'utente.
Dettagli della costruzione del cavo
| Conteggio di fibre | 2C-24C | ||||||
| Membro della forza | Materiale | filo di acciaio | Diametro | 0.8 mm | |||
| Tubo sciolto | Materiale | PBT | Diametro | 2-16 core | 2.2 mm | ||
| 18-24 core | 2.8 mm | ||||||
| Riempimento di tubi | Matteio | Miscela di riempimento | |||||
| Sistema di blocco dell'acqua | Matteio | nastro ad acqua | |||||
| Involucro interno | Materiale | MDPE | Colore | Nero | |||
| Diametro | 70,4 ± 0,1 mm | Spessore | 1.5±0,3 mm | ||||
| Guarnizione esterna | Materiale | MDPE | Colore | Nero | |||
| Diametro | 12.2 ± 0,2 mm | Spessore | 10,7 ± 0,3 mm | ||||
Caratteristiche meccaniche e ambientali del cavo
| Resistenza alla trazione | A lungo termine ((N) | 600N | |||||
| A breve termine (n) | 1500 N | ||||||
| Carico di schiacciamento | A lungo termine ((N) | 500 N/mm | |||||
| A breve termine (n) | 1500N/mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Stile in fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±5 | 242±5 | 242±5 | |||
