Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYTA53 |

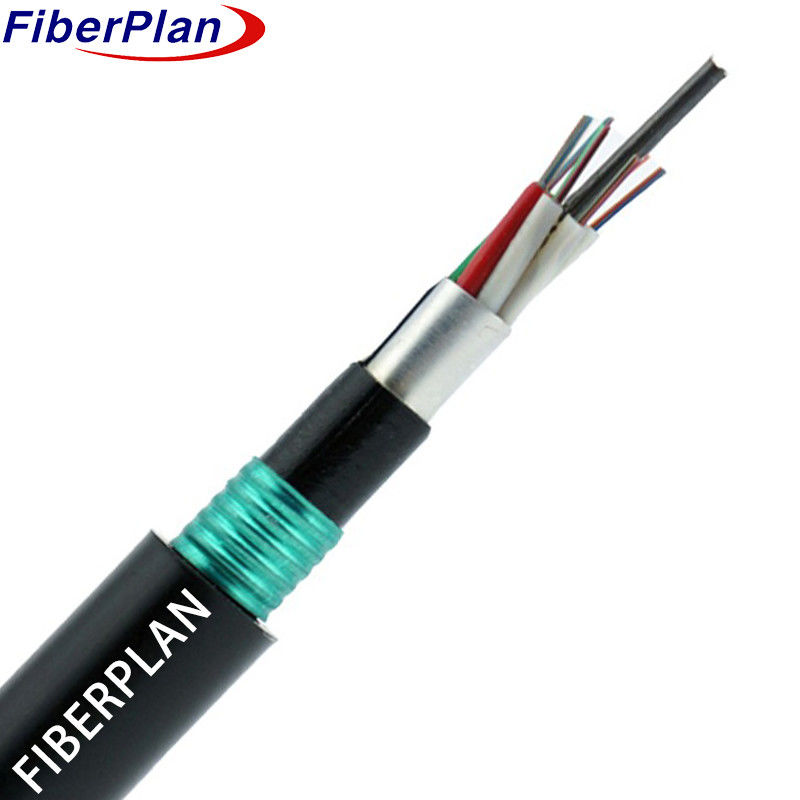

GYTS53 Cable di fibra ottica esterna a sotterramento diretto strato tubo sciolto
Descrizione
Le fibre si trovano all'interno di tubi di plastica ad alto modulo, fortificati con un composto resistente all'acqua.
In questo caso, il filo di acciaio, possibilmente rivestito di polietilene per le varianti ad alto numero di fibre, funge da strato metallico.
Questi tubi e riempitivi abbracciano il componente di resistenza, formando una cascata compatta e circolare.
Per proteggerlo dall'acqua, il nucleo è riempito di un composto protettivo e racchiuso in un sottile involucro interno di PE.
Dopo l'applicazione di PSP (polietilene tereftalato), il cavo viene completato con una guaina esterna in PE.
Applicazione
* Personalizzato per l'uso all'aperto, adatto a sopportare diverse condizioni ambientali.
* La versatilità consente l'impiego in installazioni aeree, di condotti e di sepoltura diretta.
* Sviluppato sia per le comunicazioni a lunga distanza che per la connettività delle reti locali, fornendo adattabilità per
vari requisiti di comunicazione in ambienti esterni.
Caratteristica
1 Forte prestazioni meccaniche e a temperatura: robusta resistenza e resistenza alle temperature per un funzionamento affidabile.
2 Tubo sciolto resistente all'idrolisi ad alta resistenza: un tubo resistente protegge i componenti dai danni causati dall'idrolisi.
3 Composto speciale di riempimento dei tubi: composto specifico migliora la durata e le prestazioni della fibra.
4 Resistenza alla frantumazione e flessibilità: bilancia la resistenza alla pressione con l'adattabilità dell'installazione
5 Misure di progettazione impermeabili:
* Struttura centrale del filo d'acciaio
* Riempimento completo dei tubi e del cavo
* Barriera antiumidità APL
* PSP per resistenza all'umidità
* Materiale che blocca l'acqua
Dettagli della costruzione del cavo
| Numero di fibre | 12-144 nucleo | |||||||
| Corde di riempimento | 4-0 | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | materiale | Cavi in acciaio/FRP | ||||||
| dimensione | 1.3 mm | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| Involucro interno | materiale | PE/HDPE | ||||||
| diametro | 2.0 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Armatura interna | materiale | Nastro di alluminio | ||||||
| Armature esterne | materiale | nastri di acciaio ondulato | ||||||
| Involucro esterno | materiale | PE/HDPE | ||||||
| diametro | 10,7 ± 0,1 mm | |||||||
Colore della fibra
| Numero di fibre8 nucleiper tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 24 core a 42 core | 14.0±0.4 mm | 150±4 kg/km | |||||
| 48 core | 14.0±0.4 mm | 200±4 kg/km | |||||
| 60 core | 14.0±0.4 mm | 205±4 kg/km | |||||
| 72 nuclei | 15.5 ± 0,4 mm | 210±4 kg/km | |||||
| 96 nuclei | 17.1 ± 0,4 mm | 270±4 kg/km | |||||
| 144 nuclei | 20.3±0,4 mm | 310±4 kg/km | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Radius di piegatura min ((mm) | A breve termine | 20D | |||||
| Resistenza alla trazione minima ammissibile ((N) | A lungo termine | 3000 | |||||
| Resistenza alla trazione minima ammissibile ((N) | A breve termine | 4000 | |||||
| Min. carico di schiacciamento ammissibile (N/100 mm) | A lungo termine | 1000 | |||||
| Min. carico di schiacciamento ammissibile (N/100 mm) | a breve termine | 3000 | |||||
| Temperatura di funzionamento (°C) | -40 ~ +70 | ||||||
| Temperatura di installazione ((°C) | -15 ~ +60 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.4 | 9.2±0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.8 | 10.4±0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
