Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYTS53 |

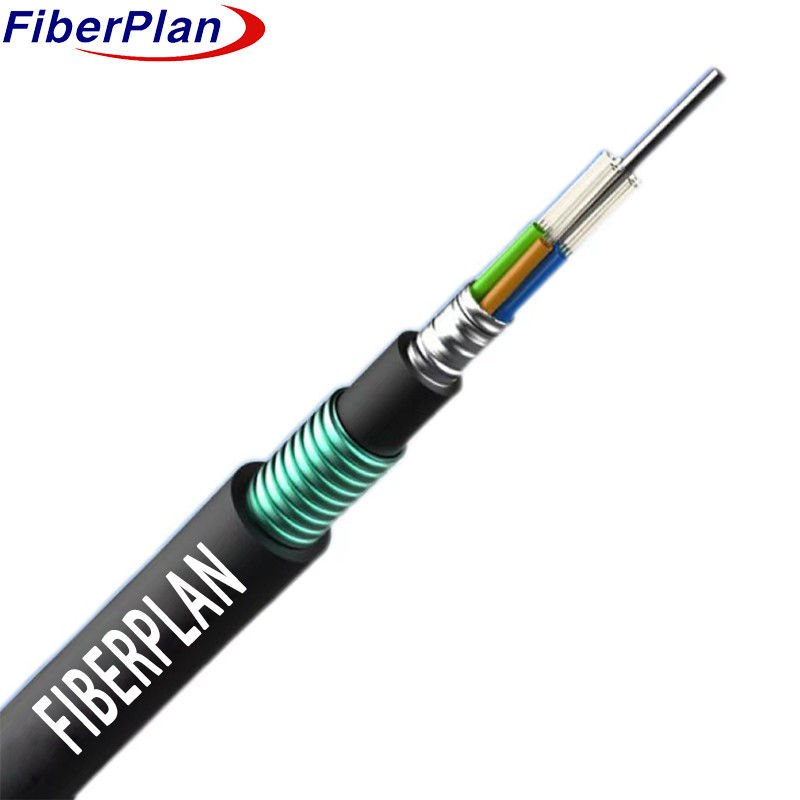

GYTA53 Cable di sepoltura diretta in fibra ottica esterna in nastro di alluminio strato tubo sciolto
Descrizione
Le fibre sono contenute in tubi di plastica ad alto modulo riempiti con un composto resistente all'acqua.
un filo d'acciaio, talvolta ricoperto di polietilene (PE) per cavi ad elevato numero di fibre, agisce come un resistente metallico
Questi tubi, insieme ai riempitivi, circondano il componente di resistenza, formando un nucleo di cavo compatto e circolare.
Il nucleo viene riempito con il composto per proteggerlo dall'acqua, quindi coperto da una sottile guaina interna in PE.
applicando PSP (polietilene tereftalato), il cavo viene completato con una guaina esterna in PE.
Applicazione
1 Ideale per l'uso all'aperto in varie condizioni ambientali.
2 Compatibilità versatile: adatto per installazioni aeree, di condotti e di sepoltura diretta.
3 Progettato sia per le comunicazioni a lunga distanza che per la connettività delle reti locali, offrendo flessibilità per diverse
esigenze di comunicazione in ambienti esterni.
Caratteristica
1 Forte prestazione meccanica e di temperatura: dimostra robustezza in termini di resistenza meccanica e di resistenza
L'efficienza di questo impianto, che è in grado di garantire un funzionamento affidabile, è in grado di essere utilizzata in vari intervalli di temperatura.
2 tubo sciolto resistente all'idrolisi ad alta resistenza: incorpora un tubo sciolto resistente all'idrolisi,
garantire una protezione a lungo termine dei componenti chiusi.
3 Composto speciale di riempimento del tubo: utilizza un composto specializzato all'interno del tubo per fornire una protezione cruciale al
le fibre, migliorando la loro durata e le loro prestazioni.
4 Resistenza alla frantumazione e flessibilità: bilancia la resistenza alla frantumazione con la flessibilità, consentendo al cavo di resistere alla pressione
senza compromettere la sua capacità di piegarsi e adattarsi durante l'installazione.
5 Misure di progettazione impermeabile: garantisce la resistenza all'acqua attraverso molteplici strategie, tra cui:
6 filo d'acciaio membro di resistenza centrale: incorpora un filo d'acciaio come componente di resistenza centrale per fortificare la cabina
L'integrità strutturale.
7 Riempimento di tubi sciolti e riempimento del nucleo del cavo al 100%: Riempie completamente il tubo sciolto e il nucleo del cavo con un composto di riempimento
e per evitare l'ingresso di acqua.
8 barriera antiumidità APL: comprende una barriera antiumidità APL (laminato di polietilene di alluminio) per prevenire l'umidità
penetrazione.
9 PSP che migliora la resistenza all'umidità: utilizza PSP (polietilene tereftalato) per una maggiore resistenza all'umidità,
Forzando la resistenza dell'acqua del cavo.
10 Materiale di blocco dell'acqua: utilizza un materiale di blocco dell'acqua per garantire una ulteriore protezione contro l'infiltrazione dell'acqua,
Valutare l'impermeabilità generale del cavo.
Dettagli della costruzione del cavo
| Numero di fibre | 24-144core | |||||||
| Corde di riempimento | 4-0 | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | materiale | Cavi in acciaio/FRP | ||||||
| dimensione | 1.4 mm | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| Involucro interno | materiale | PE/HDPE | ||||||
| diametro | 2.0 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Armatura interna | materiale | Nastro di alluminio | ||||||
| Armature esterne | materiale | nastri di acciaio ondulato | ||||||
| Involucro esterno | materiale | PE/HDPE | ||||||
| diametro | 10,7 ± 0,2 mm | |||||||
Colore della fibra
| Numero di fibre8 nucleiper tubo | 1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. per il colore nero non è necessario contrassegnare il tracciante nero, utilizzerà invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 24 core a 42 core | 14.0±0.2 mm | 150±5 kg/km | |||||
| 48 core | 14.0±0.2 mm | 200 ± 5 kg/km | |||||
| 60 core | 14.0±0.2 mm | 205±5 kg/km | |||||
| 72 nuclei | 15.5±0,3 mm | 210±5 kg/km | |||||
| 96 nuclei | 17.1 ± 0,3 mm | 270 ± 5 kg/km | |||||
| 144 nuclei | 20.3±0.3 mm | 310±5 kg/km | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Radius di piegatura min ((mm) | A breve termine | 20D | |||||
| Resistenza alla trazione minima ammissibile ((N) | A lungo termine | 3000 | |||||
| Resistenza alla trazione minima ammissibile ((N) | A breve termine | 4000 | |||||
| Min. carico di schiacciamento ammissibile (N/100 mm) | A lungo termine | 1000 | |||||
| Min. carico di schiacciamento ammissibile (N/100 mm) | a breve termine | 3000 | |||||
| Temperatura di funzionamento (°C) | -40 ~ +70 | ||||||
| Temperatura di installazione ((°C) | -15 ~ +60 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
