Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYTC8S |

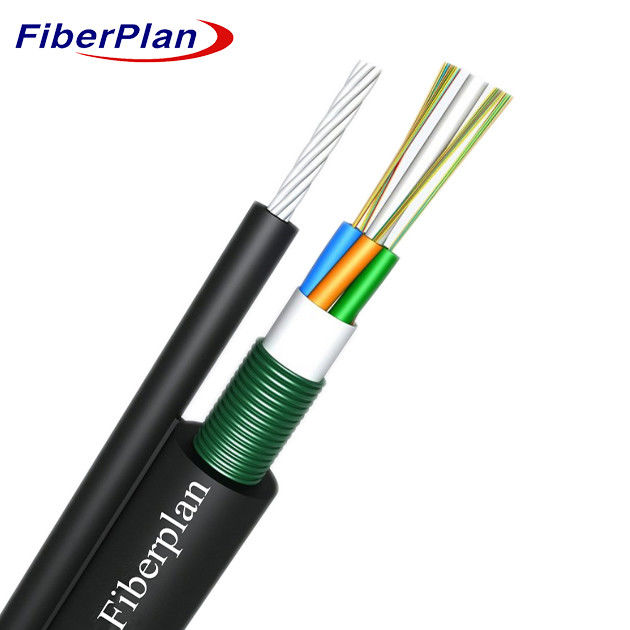

Figura 8 Cavo aereo di fibra ottica per esterni autoportante GYTC8S
Descrizione
Il cavo a fibra ottica aereo di figura 8 è stato progettato meticolosamente per una distribuzione aerea autosufficiente.
con meticoloso posizionamento di fibre monomode o multimode all'interno di un tubo protettivo all'aria libera realizzato con fibre di alta densità
Questi tubi sono ulteriormente protetti da un composto di riempimento resistente all'acqua, che garantisce la
Un filo d'acciaio centrale, situato al centro, funge da supporto del cavo.
Intorno a questo nucleo, i tubi e i riempitivi sono intricatamente stratificati, creando
Il cavo è costituito da un nucleo circolare, robusto e compatto, avvolto da uno strato di polietilene (PSP).
Infine, l'assemblaggio è completato da una guaina di polietilene (PE) che avvolge il filamento.
Il design su misura di questo cavo lo rende una scelta ideale per l'installazione di apparecchiature per il trasporto di energia elettrica.
In questo caso, il supporto aereo autonomo è essenziale, garantendo affidabilità e stabilità in ambienti esterni
condizioni.
Applicazione
Queste specifiche descrivono le norme necessarie per un cavo autoportante di Figura 8 progettato per soddisfare le seguenti condizioni:
le diverse esigenze degli impianti aerei, dei condotti e degli impianti interrati diretti.
Caratteristica
1 Lunghezza ottimizzata della fibra: una gestione precisa dell'eccesso di lunghezza della fibra garantisce una resistenza alla trazione superiore e
prestazioni a temperatura, migliorando la durata e la resistenza del cavo in condizioni variabili.
2 Protezione dei tubi robusti: incorporazione di un tubo sciolto resistente all'idrolisi e ad alta resistenza, abbinato ad un
Il composto di riempimento specializzato, fornisce una protezione cruciale per la fibra, salvaguardandola contro gli effetti ambientali.
fattori e potenziali danni.
3 Misure di progettazione impermeabile: vengono impiegate varie strategie per garantire la resistenza del cavo all'acqua
infiltrazione, compreso l'uso di un filo d'acciaio come elemento di resistenza centrale, riempimento di composti all'interno del cavo
tubi, riempimento completo del nucleo del cavo e l'applicazione di PSP per una migliore protezione contro l'umidità, insieme
garantire una resistenza completa all'acqua.
Dettagli della costruzione del cavo
| Numero di fibre | 24 ~ 144 core | |||||||
| Barriera di umidità | Sistema di blocco dell'acqua | |||||||
| Membro della forza centrale | materiale | FRP | ||||||
| diametro | 1.4 mm | |||||||
| Membro della forza mentale | materiale | Fuoco di acciaio | ||||||
| diametro | 1.0 mm*7 | |||||||
| Gallo | materiale | PE | ||||||
| diametro | 2.2 mm*2.8 mm | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Riempimento di tubi | materiale | Miscela di riempimento dei tubi | ||||||
| Armature esterne | materiale | nastri di acciaio ondulato | ||||||
| Involucro esterno | materiale | PE | ||||||
| diametro | 10,70±0,3 mm | |||||||
Colore della fibra
| Numero di fibre per tubo 8cori |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua |
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| Da 24 a 60 nuclei | 5.5*10,0±0,4 mm | 145 ±3 kg/km | |||||
| 72 nuclei | 13.1 ± 0,3 mm | 290±8 kg/km | |||||
| 96 nuclei | 140,7 ± 0,3 mm | 330±8 kg/km | |||||
| 144 nuclei | 170,9 ± 0,3 mm | 420±8 kg/km | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 20D | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A lungo termine | 3000 | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A breve termine | 7000 | |||||
| Carico di schiacciamento (N/100 mm) | A lungo termine | 1000 | |||||
| Carico di schiacciamento (N/100 mm) | A breve termine | 3000 | |||||
| Operazione temperatura (°C) |
-40 ~ +70 | ||||||
| Installazione temperatura ((°C) |
-15 ~ +60 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
