Cavo a fibre ottiche all'aperto
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYXTW |

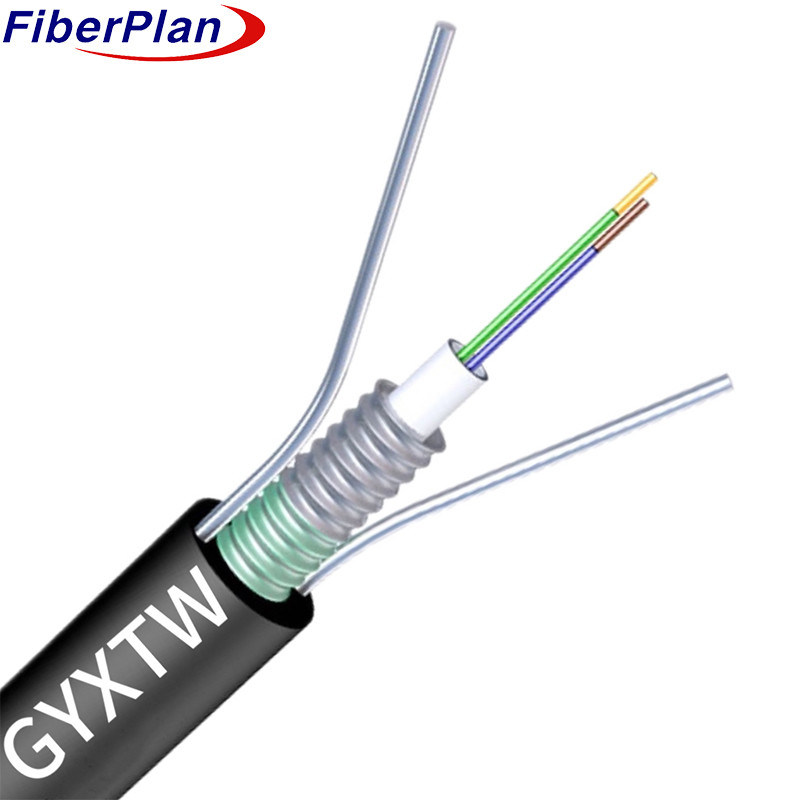

Cavo in fibra ottica GYXTW G652D per uso esterno
Descrizione
Il cavo utilizza tubi di plastica ad alto modulo contenenti le fibre, fortificati con un composto resistente all'acqua.
Uno strato di nastro ondulato di acciaio, sigillato con un materiale impermeabile, garantisce una struttura compatta e impermeabile.
Il supporto è fornito da fili di acciaio paralleli che si muovono lungo il nastro.
una guaina protettiva in polietilene (PE) che garantisce la resilienza ambientale complessiva.
Applicazione
È destinato ad installazioni aeree o di condotti.
Le norme necessarie per l'implementazione del cavo in ambiente esterno, sia sospeso in aria sia posto all'interno di un impianto.
canali per varie finalità di comunicazione o di rete.
Caratteristiche
1 Costruzione resistente alle temperature: il cavo vanta una forte resistenza meccanica
La Commissione ritiene che la proposta di direttiva non sia sufficiente per garantire un'adeguata prestazione in diverse condizioni ambientali.
2 Protezione delle fibre: il suo tubo sciolto resistente all'idrolisi e ad alta resistenza, unito a un composto di riempimento specializzato, è dotato di un sistema di riempimento che consente di riempire le fibre di un altro materiale.
L'acido nitrico fornisce una protezione vitale per le fibre, garantendo la loro protezione critica.
3 Forza e flessibilità combinate: rinforzato da doppi fili di acciaio paralleli, il cavo offre una miscela unica di
resistenza alla frantumazione e flessibilità, migliorando la sua straordinaria resistenza alla trazione per un'affidabilità duratura.
4 Installazione senza sforzo: dotato di un design compatto e leggero, questo cavo è progettato per un'installazione facile eadattabile
le installazioni in varie applicazioni, garantendo una distribuzione facile da utilizzare.
Dettagli della costruzione del cavo
| Numero di fibre | 0 ~ 24 core | |||||||
| Tubo sciolto | materiale | PBT | ||||||
| diametro | F2.2 (esterno/interno) | |||||||
| Riempimento di tubi | Miscela di riempimento dei tubi | |||||||
| Fuoco di acciaio | dimensione | 0.8 mm | ||||||
| Numero | 2 | |||||||
| Involucro esterno | materiale | PE,HDPE,LDPE | ||||||
| diametro | 7 ± 0,2 mm | |||||||
Colore della fibra
|
Numero di fibre 8 nuclei per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua | |
| Il colore 13~24 sarà contrassegnato con un tracciante nero. Per il colore nero non è necessario contrassegnare il tracciante nero, utilizzeremo invece il colore naturale. | ||||||
Caratteristiche meccaniche del cavo
| nucleo | Diametro del cavo | peso | |||||
| 1 ~ 24 | 80,0 mm + 0,3 mm | 65 kg/km+-10 kg | |||||
| Intervallo di temperatura | -40+70 | - Sì, signore. | |||||
| Min. raggio di piegatura (mm) | A lungo termine | 10D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 20D | |||||
| Min autorizzato Resistenza alla trazione (N) |
A lungo termine | 1200 | |||||
| Min autorizzato Resistenza alla trazione (N) |
A breve termine | 1500 | |||||
| Operazione temperatura (°C) |
-40+70 | ||||||
| Installazione temperatura (°C) |
-20+60 | ||||||
| Temperatura di conservazione (°C) | -40+70 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
