Figura 8 Cavo in fibra ottica
>
|
| Luogo di origine | Cina |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYXTC8Y |

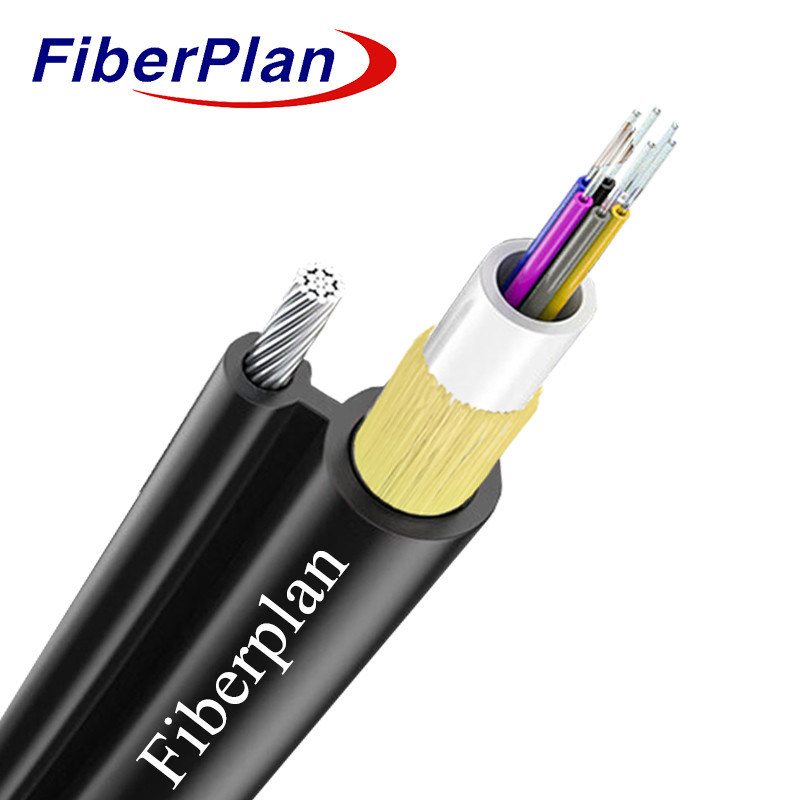

Figura 8 12 fili di cavo in fibra ottica GYXTC8Y con filato di aramide
Descrizione
Le fibre sono prodotte da fibra yofc, fibra corning e fibrahome.Le fibre sono ospitate all'interno di un modulo elevato
di una lunghezza non superiore a 50 mm,e circondato da Kevlar all'interno della giacca esterna.
Questa sezione del cavo, insieme ai fili che servono comesupporto, è finalizzato con una guaina PE per creare una figura
8 struttura.
Applicazione
La presente specifica descrive i criteri generali per un cavo ottico a tubo centrale autoportante di cui alla figura 8 destinato
per gli impianti aerei e aerei.
Caratteristiche
1 La resistenza non metallica offre una resistenza eccezionale alle interferenze elettromagnetiche.
2 La progettazione del tubo sciolto è dimostrata per garantire prestazioni affidabili.
3 Mostra un'eccezionale resistenza meccanica e ambientale.
4 Offre una buona flessibilità e capacità di piegatura.
5 Diametro esterno compatto, leggero e facile da installare.
6 Il rinforzo in kevlar migliora notevolmente la resistenza alla trazione del cavo.
Le fibre sono prodotte da fibra yofc, fibra corning e fibrahome.
Dettagli della costruzione del cavo
| Specificità | Dettagli |
|---|---|
| Numero di fibre | da 1 a 12 nuclei |
| Materiale di tubo sciolto | PBT |
| Diametro del tubo sciolto | 3.0 mm ± 0,2 mm |
| Diametro del filo di acciaio autoappoggiante | 1.6 mm |
| Diametro complessivo del cavo | 4.0 mm × 6,0 mm |
| Peso del cavo per chilometro | 45 kg/km |
Colore della fibra
| Numero di fibre per tubo | 8 nuclei |
|---|---|
| 1 | Blu |
| 2 | Arancione |
| 3 | Verde |
| 4 | Marrone |
| 5 | Grigio |
| 6 | Bianco |
| 7 | Rosso |
| 8 | Nero |
| 9 | Giallo |
| 10 | Viola |
| 11 | Rosa |
| 12 | Acqua |
Caratteristiche meccaniche del cavo
| Core | Diametro del cavo | Peso |
|---|---|---|
| 1-12 | 4.0×6.0 | 45 kg/km |
| Parametro | Dettagli |
|---|---|
| Intervallo di temperatura | -40°C a +70°C |
| Radius di piegatura min (a lungo termine) | 10D (D = diametro del cavo) |
| Radius di piegatura minimo (a breve termine) | 20D (D = diametro del cavo) |
| Min resistenza alla trazione ammissibile (a lungo termine) | 700N |
| Min Resistenza alla trazione ammissibile (a breve termine) | 1200N |
| Temperatura di funzionamento | -40°C a +70°C |
| Temperatura di installazione | -20°C a +60°C |
| Temperatura di conservazione | -40°C a +70°C |
Caratteristica della fibra
| Stile di fibra | Unità | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Attenuazione | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Cosa? | - Cosa? |
| Dispersione | 1550 nm | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | - Cosa? |
| Dispersione | 1625 nm | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | - Cosa? |
| Larghezza di banda | 850 nm | - Cosa? | - Cosa? | ≥ 400 MHz·km | ≥ 160 MHz·km | - Cosa? |
| Larghezza di banda | 1300 nm | - Cosa? | - Cosa? | ≥ 800 MHz·km | ≥ 500 MHz·km | - Cosa? |
| Lunghezza d'onda di dispersione zero | nm | 1300-1324 | ≥ 1302, ≤ 1322 | - Cosa? | - Cosa? | ≥1295, ≤1320 |
| Pendiente di dispersione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | |
| Valore del collegamento di progettazione PMD | Ps ((nm^2·km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? |
| Lunghezza d'onda di taglio della fibra λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Cosa? | - Cosa? | - Cosa? |
| Lunghezza d'onda di taglio del cavo λcc | nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? |
| MFD | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| MFD | 1550 nm | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? |
| Apertura numerica (NA) | - Cosa? | - Cosa? | 0.200+/-0.015 | 0.275 +/- 0.015 | 0.200+/-0.015 | |
| Passo (media di misurazione bidirezionale) | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Irregolarità della lunghezza e della punta della fibra | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Parametro | Unità | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Discontinuità | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Coefficiente di diffusione inversa della differenza | dB/km | - Sì, signore. | - Sì, signore. | - Sì, signore. | - Sì, signore. | - Sì, signore. |
| Uniformità di attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | - Cosa? | - Cosa? | - Cosa? |
| Diametro del nucleo | μm | - Cosa? | - Cosa? | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 |
| Diametro del rivestimento | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Non circolarizzazione del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diametro del rivestimento | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Errore di concentrazione del rivestimento/rivestimento | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Non circolarità del rivestimento | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Errore di concentricità del nucleo/rivestimento | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Curl (Radius) | μm | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? |
